2 supape cu bilă
2 supape cu bilă din oțel carbon 2000WOG cu dispozitiv de blocare
Shangtai Valve furnizează supape cu bilă din oțel carbon 2000WOG de 2 buc cu dispozitiv de blocare pentru serviciu de închidere industrială până la 1975 PSI. Corpul său din două piese facilitează înlocuirea etanșării, în timp ce mânerul de blocare ajută la prevenirea funcționării accidentale. Prețurile din fabrică, comenzile în vrac, cotațiile și cerințele OEM sunt disponibile pe baza specificațiilor.

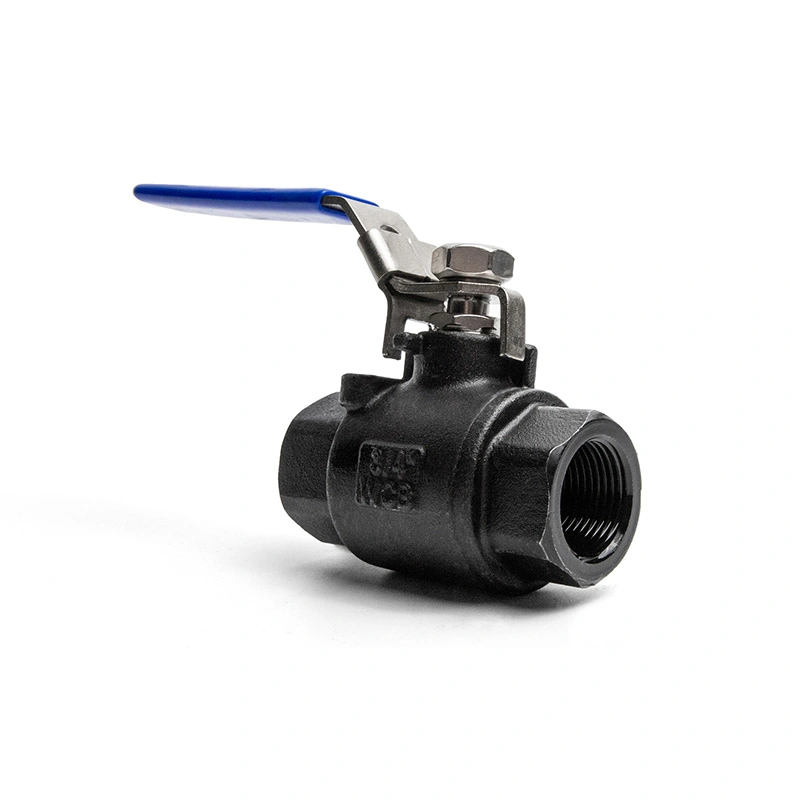

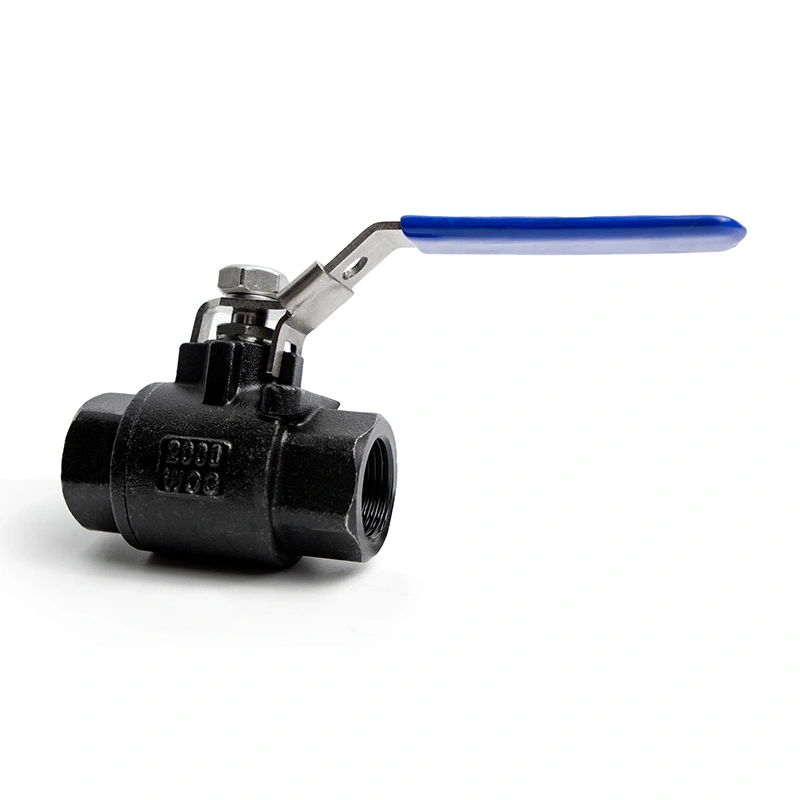

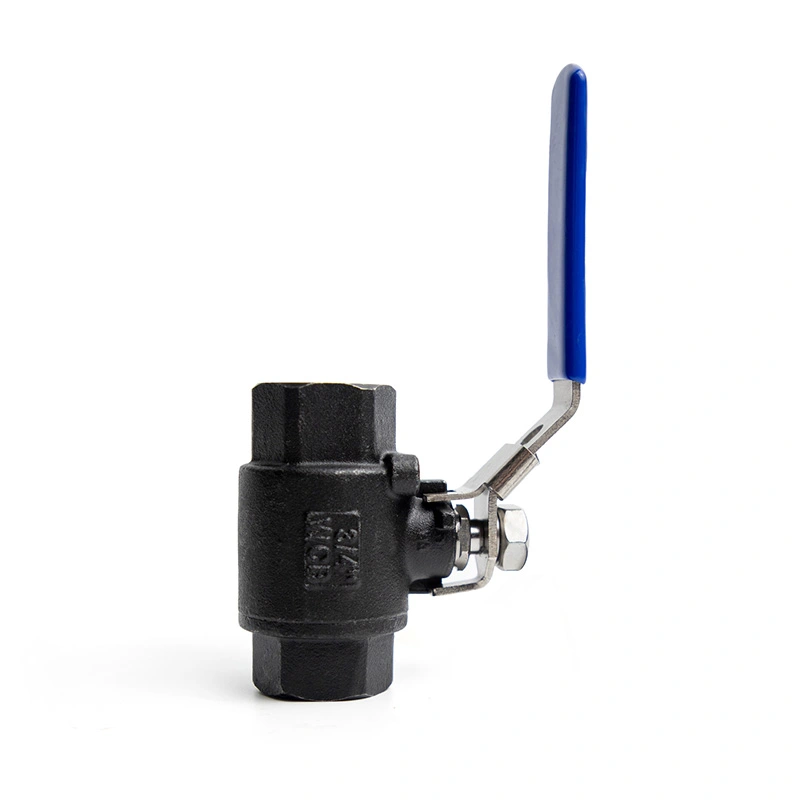

Robinetul cu bilă din oțel carbon Shangtai 2000WOG cu dispozitiv de blocare este proiectat pentru un control fiabil de pornire/oprire în conducte industriale de înaltă presiune. Cu o capacitate de presiune de până la 1975 PSI, această supapă este potrivită pentru apă, ulei, gaz, aer comprimat și aplicații compatibile cu fluide industriale în condiții fără șoc.
Structura corpului din două piese face supapa mai funcțională decât multe modele dintr-o singură piesă. Când întreținerea este necesar, supapa poate fi dezasamblată mai convenabil, permițând înlocuirea scaunelor și a componentelor de etanșare pentru extinde durata de viață și reduce costurile de înlocuire.
Pentru a asigura o calitate consecventă, supapa este inspectată prin patru etape de control al calității, de la semifabricatul brut până la produs finit:
Inspecție brută a caroseriei - verifică aspectul, dimensiunile și starea materialului.
Inspecția prelucrarii – verifică filetele, suprafețele de etanșare, precizia alezajului și dimensiunile cheie.
Inspecția ansamblului – verifică bila, scaunele, tija, inelele de etanșare, mânerul și dispozitivul de blocare.
Inspecția finală – include testarea presiunii, testarea scurgerilor, testarea funcționării, marcarea și inspecția ambalajului.
Acest proces strict de calitate ajută la îmbunătățirea consistenței produsului, la reducerea ratelor de defecte și la livrarea mai fiabilă supape pentru clienții industriali.
| Dimensiuni principale | 1/4 inch - 6 inch |
| Clasa de presiune | CL800 |
| Filet Standard | NPT, BSP |
| Presiune maximă | 1975 PSI |
| Standarde de proiectare și fabricație | ISO17292/API608 |
| Testare și inspecție | API598 |
| Evaluări presiune-temperatură | ASME B16.34 |
| Interval de temperatură | -25℃~150℃ |
| Materialul corpului | Oțel carbon |
| Material minge | ASTM A182 F304 |
| Material tulpină | ASTM A182 F304 |
| Materialul scaunului | RPTFE (PTFE+15% fv) |
| Opțiuni | Alte materiale sunt disponibile la cerere. |

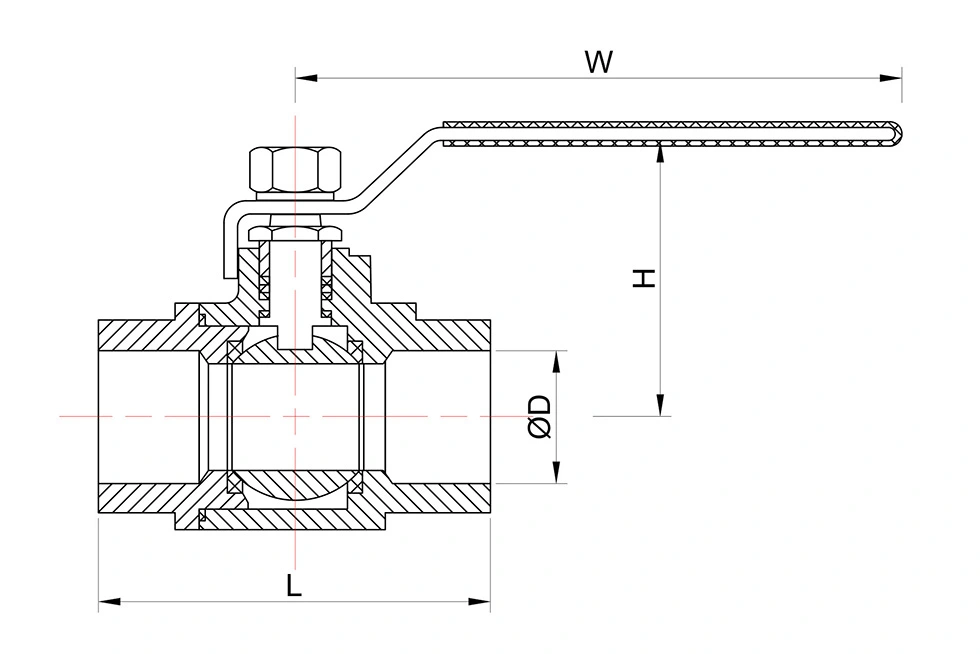

| DIMENSIUNE | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L±1,6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

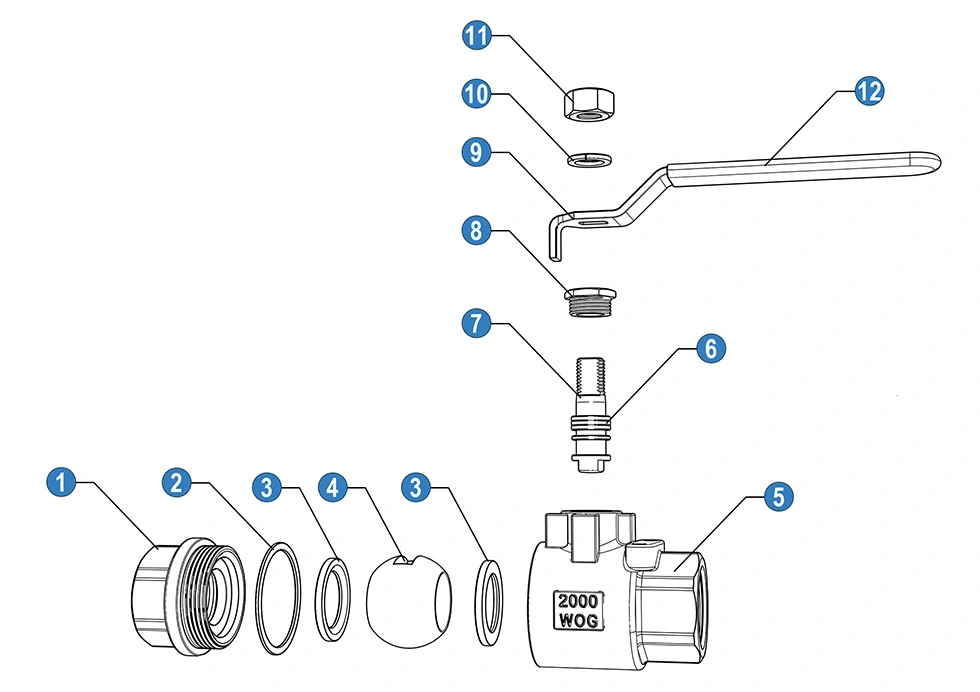

| NU | Nume | Material | ||
| 1 | CAPAC | Oțel carbon | ||
| 2 | Garnitură | PTFE | ||
| 3 | Scaun cu minge | PTFE | ||
| 4 | minge | SS201 | SS304 | SS316 |
| 5 | Corp | Oțel carbon | ||
| 6 | Ambalare a tulpinii | PTFE | ||
| 7 | Tulpina | SS 201 | SS 304 | SS 316 |
| 8 | Glandă | SS 201 | SS 304 | SS 316 |
| 9 | Mâner | SS | ||
| 10 | Spalator cu arc | SS201 | ||
| 11 | Piuliţă | SS201 | ||
| 12 | Capac mâner | PVC | ||
*N:Capetele filetelor conform ANSI B 2.1 NPT
*B: Capetele firelor conform BS21 BSP
Principiul de funcționare al supapei
O supapă cu bilă controlează debitul prin rotirea unei bile găurite cu precizie în interiorul corpului supapei.
Poziție deschisă
Când mânerul este paralel cu conducta, orificiul prin bilă este aliniat cu conducta. Fluidul trece prin supapa cu rezistență scăzută la curgere.
Poziție închisă
Când mânerul este rotit cu 90 de grade, partea solidă a mingii blochează calea fluxului. Scaunele se apasă pe minge pentru a crea o etanșare etanșă.
Funcția de blocare
După ce supapa este deschisă sau închisă, dispozitivul de blocare poate asigura poziția mânerului. Acest lucru ajută la prevenire operare greșită, operare neautorizată sau mișcare accidentală cauzată de vibrații.
Design de întreținere din două piese
Corpul din două piese permite o dezasamblare mai ușoară în comparație cu o supapă dintr-o singură piesă. Scaune, garnituri și piese de etanșare aferente poate fi inspectat sau înlocuit atunci când este necesar, contribuind la prelungirea duratei de viață a supapei.
Notă: Supapele cu bilă sunt proiectate în principal pentru serviciu complet deschis sau complet închis. Limitarea pe termen lung nu este recomandată deoarece poate deteriora mingea și scaunele.
Industrii aplicabile și motive
| Industrie / Aplicație | De ce această supapă este potrivită |
| Sisteme de petrol și gaze | Presiunea de înaltă presiune de până la 1975 PSI îl face potrivit pentru liniile de transfer de petrol, gaz și combustibil sub conditii compatibile. Mânerul blocabil ajută la controlul punctelor critice de izolare. |
| Linii de aer comprimat și gaz | Oferă închidere rapidă cu un sfert de tură și etanșare fiabilă pentru sistemele de aer și gaz de înaltă presiune. The dispozitivul de blocare ajută la prevenirea funcționării accidentale. |
| Sisteme hidraulice și de lubrifiere | Corpul din oțel carbon și designul de înaltă presiune sunt potrivite pentru multe sisteme pe bază de ulei. Cele două piese structura permite întreținerea mai ușoară și înlocuirea etanșării. |
| Petrochimice și linii de utilități de rafinărie | Potrivit pentru servicii compatibile cu apă, petrol și gaze. Funcția de blocare permite o funcționare mai sigură în medii vegetale complexe. |
| Mașini industriale și echipamente montate pe skid | Structura compactă, funcționarea rapidă și designul util îl fac practic pentru echipamente OEM, testare bancuri, patine pentru compresoare și module de proces. |
| Tratarea apei și sisteme de apă de înaltă presiune | Poate fi folosit pentru liniile de apă de înaltă presiune compatibile, unde închidere fiabilă și construcție durabilă sunt necesare. |
| Sisteme auxiliare centrale electrice | Potrivit pentru linii auxiliare compatibile cu apă, ulei și gaz, unde este necesară oprirea la presiune înaltă. Temperatura și compatibilitatea cu mediul trebuie confirmate înainte de utilizare. |
| Utilaje miniere, construcții și grele | Construcția puternică din oțel carbon și funcționarea cu blocare sunt utile în mediile de lucru dificile, unde trebuie evitată mișcarea accidentală a supapei. |
Notă de selecție: Oțelul carbon este puternic și rentabil, dar nu este cea mai bună alegere pentru mediile foarte corozive. Pentru substanțele chimice corozive sau mediile marine, trebuie luate în considerare opțiunile din oțel inoxidabil sau materiale speciale.
