Producător profesional de filtre Y pentru sisteme de filtrare industrială durabile

Shangtai Y Filtresunt concepute pentru a îndepărta particulele solide și reziduurile din mediul conductelor înainte ca acestea să ajungă la pompe, supape de control, contoare, schimbătoare de căldură și alte echipamente din aval. Corpul în formă de Y oferă un aranjament de filtrare compact cu o sită detașabilă, făcând aceste filtre potrivite pentru sistemele de conducte în care sunt necesare protecție a echipamentelor și întreținere convenabilă a ecranului.

Filtrele de tip Y pot fi utilizate cu apă, ulei, gaz, abur și alte medii industriale compatibile, în funcție de corpul, ecranul și materialele de etanșare selectate. Configurațiile disponibile pot fi specificate în funcție de dimensiunea conductei, presiunea nominală, direcția fluxului, cerințele de filtrare, standardul de conectare și condițiile de instalare.

Cum o sită Y protejează echipamentele din aval

Sita de filtrare interceptează particulele solide transportate de mediul conductei în timp ce permite fluidului să continue prin pasajul principal de curgere. Acest lucru ajută la reducerea riscului de intrare a deșeurilor în componente sensibile din aval și poate sprijini funcționarea mai stabilă a pompelor, supapelor de control, contoarelor, schimbătoarelor de căldură și a echipamentelor similare.

Spre deosebire de un filtru proiectat pentru separare fină sau specializată, o sită de conductă este în general utilizată pentru îndepărtarea mecanică a particulelor solide mai mari și a resturilor din partea de instalare. Deschiderea corespunzătoare a ecranului trebuie selectată în funcție de nivelul necesar de protecție și de căderea de presiune admisă a sistemului.

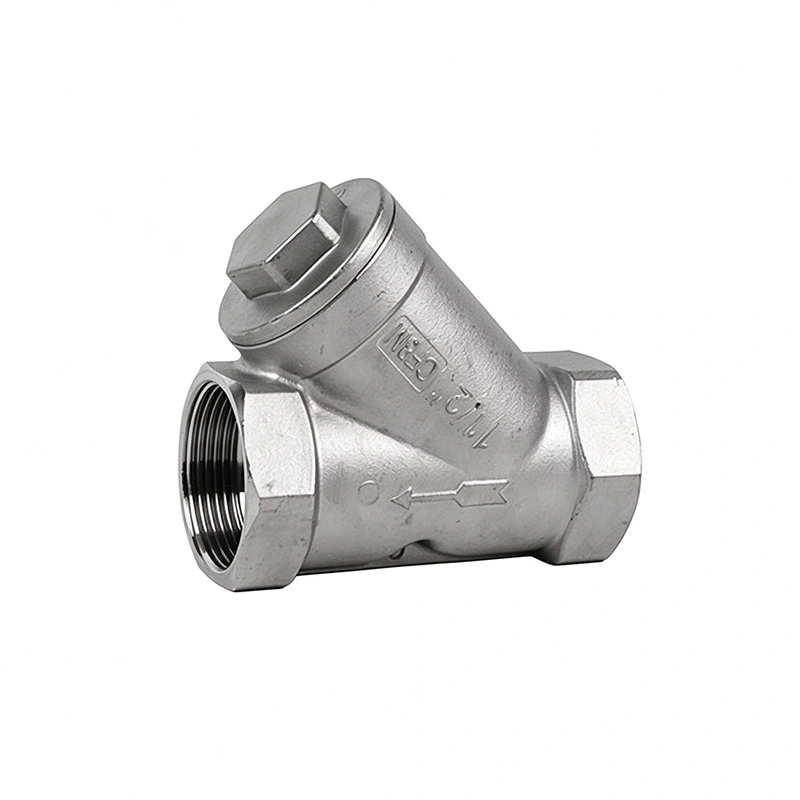

Corpul tip Y și designul ecranului detașabil

Corpul caracteristic în formă de Y găzduiește sita de filtrare într-un unghi față de calea de curgere principală. Această configurație oferă un aranjament compact pentru multe sisteme de conducte industriale, permițând în același timp îndepărtarea ecranului pentru inspecție și curățare.

În funcție de design, poate fi prevăzută și o conexiune de scurgere sau de purjare pentru a ajuta la îndepărtarea resturilor acumulate fără a demonta complet conducta. Configurația reală trebuie confirmată în funcție de modelul de supapă sau sită, aranjamentul de instalare și cerințele proiectului.

Selecția ochiurilor și perforațiilor ecranului

Deschiderea ecranului este unul dintre cei mai importanți parametri atunci când alegeți o sită de tip Y. O deschidere mai mică poate asigura o retenție mai fină a particulelor, dar poate crește și căderea de presiune și poate necesita curățare mai frecventă atunci când conducta conține un nivel ridicat de reziduuri.

Selecția ar trebui să ia în considerare dimensiunea particulelor care trebuie îndepărtată, vâscozitatea medie, debitul, pierderea admisibilă de presiune și sensibilitatea echipamentului din aval. Shangtai poate revizui acești parametri atunci când confirmă configurația corespunzătoare a ecranului.

Căderea de presiune și capacitatea de debit

Orice sită introduce o oarecare pierdere de presiune deoarece mediul trece printr-o sită. Căderea de presiune poate crește pe măsură ce particulele se acumulează pe elementul de filtrare. Din acest motiv, selectarea filtrei Y ar trebui să ia în considerare debitul necesar, dimensiunea țevii, zona sită, deschiderea sită și presiunea diferențială admisă.

Curățarea regulată este importantă atunci când conducta transportă o cantitate semnificativă de resturi. Manometrele sau indicatoarele de presiune diferențială pot fi utilizate în sisteme adecvate pentru a ajuta la determinarea când ecranul necesită inspecție sau curățare.

Orientarea instalării și direcția fluxului

Instalarea corectă este importantă pentru colectarea eficientă a particulelor și întreținerea convenabilă. Săgeata de curgere de pe corpul sităi trebuie să se potrivească cu direcția reală de curgere a conductei. Camera ecranului trebuie, de asemenea, poziționată în funcție de modelul și mediul specific, astfel încât resturile colectate să poată rămâne în camera desemnată.

Multe modele de tip Y pot fi instalate în conducte orizontale, în timp ce anumite configurații pot fi utilizate și în conducte verticale atunci când direcția fluxului și orientarea ecranului sunt adecvate. Cerințele de instalare trebuie confirmate înainte de a monta sita în sistem.

Pentru abur sau alte servicii speciale, orientarea instalării poate necesita o considerație suplimentară pentru a gestiona accesul la condens, drenaj și întreținere. Respectați întotdeauna documentația aplicabilă a produsului și cerințele privind conductele de proiect.

Materiale pentru corp și ecran

Selectarea materialului trebuie să se bazeze pe mediul conductei, presiune, temperatură și condițiile de coroziune. Materialele comune ale corpului includ oțel carbon, oțel inoxidabil, fontă, fontă ductilă și oțel aliat. Oțelul inoxidabil și alte materiale rezistente la coroziune pot fi selectate pentru ecran în funcție de mediul de service.

Pentru medii corozive sau cu temperaturi mai ridicate, atât corpul, cât și materialele interne ale ecranului trebuie verificate pentru compatibilitate. Materialele de etanșare trebuie, de asemenea, selectate în funcție de temperatura de funcționare și mediu.

Conexiuni de capăt pentru conducte industriale

Filtrele de tip Y Shangtai pot fi configurate cu diferite opțiuni de conectare la capăt în funcție de designul conductei și standardele aplicabile. Configurațiile obișnuite includ conexiuni cu flanșă, filetate, sudură cap la cap și sudură prin mufă.

Când selectați o conexiune, luați în considerare standardul conductei, dimensiunea nominală, presiunea nominală, metoda de instalare, spațiul disponibil și cerințele de întreținere. Potrivirea conexiunii filtrului cu sistemul de conducte existent ajută la simplificarea instalării și a înlocuirii viitoare.

Aplicații ale produsului

Filtrele Y sunt instalate în mod obișnuit în amonte de echipamente care pot fi afectate de particule solide sau resturi de instalare. Aplicațiile tipice includ:

• Sisteme de conducte de petrol și gaze
• Prelucrari petrochimice si chimice
• Sisteme de tratare și alimentare cu apă
• Generare de energie și conducte de utilități
• Sisteme HVAC și apă răcită
• Conducte maritime și de bord
• Conducte de proces industrial
• Protecția pompei și a supapei de control
• Protecția schimbătorului de căldură și a contorului

Configurația adecvată a filtrului depinde de mediu, de condițiile de funcționare, de cerințele de filtrare și de standardul de conducte aplicabil. Pentru fluide speciale sau servicii severe, parametrii tehnici trebuie revizuiți înainte de selecție.

Producție, inspecție și control al calității

Shangtai controlează cerințele cheie de producție și inspecție în conformitate cu specificațiile aplicabile ale produsului. Selecția materialului, dimensiunile corpului, configurația ecranului, dimensiunile conexiunii, componentele de etanșare și cerințele legate de presiune pot fi revizuite în timpul producției și inspecției calității.

Shangtai operează conform unui sistem de management al calității ISO 9001 și oferă produse cu suport de certificare CE și EAC aplicabil. Acolo unde proiectul este cerut, standardele relevante și cerințele de inspecție, cum ar fi API 6D și API 598, pot fi revizuite în conformitate cu produsul specific și documentația comenzii.

Cum să selectați sita potrivită de tip Y

Înainte de a solicita o ofertă, pregătiți următoarele informații:

• Dimensiunea nominală a țevii sau sită
• Presiune nominală
• Mediu de lucru
• Temperatura de functionare
• Dimensiunea necesară pentru plasă de ecran sau perforație
• Material pentru corp și ecran
• Terminați tipul conexiunii
• Orientarea instalării conductei
• Debitul necesar
• Cantitatea și cerințele proiectului
• Desene, specificații sau documente tehnice, dacă sunt disponibile

Dacă sita este destinată să protejeze o anumită pompă, supapă de control, contor sau schimbător de căldură, furnizarea informațiilor despre echipament și a nivelului de filtrare necesar poate ajuta la determinarea unei configurații adecvate.

Întrebări frecvente

Trimiteți întrebareasauContactați Shangtai Valvepentru asistență în alegerea filtrului de tip Y, specificații tehnice, cerințele proiectului și cotație.
