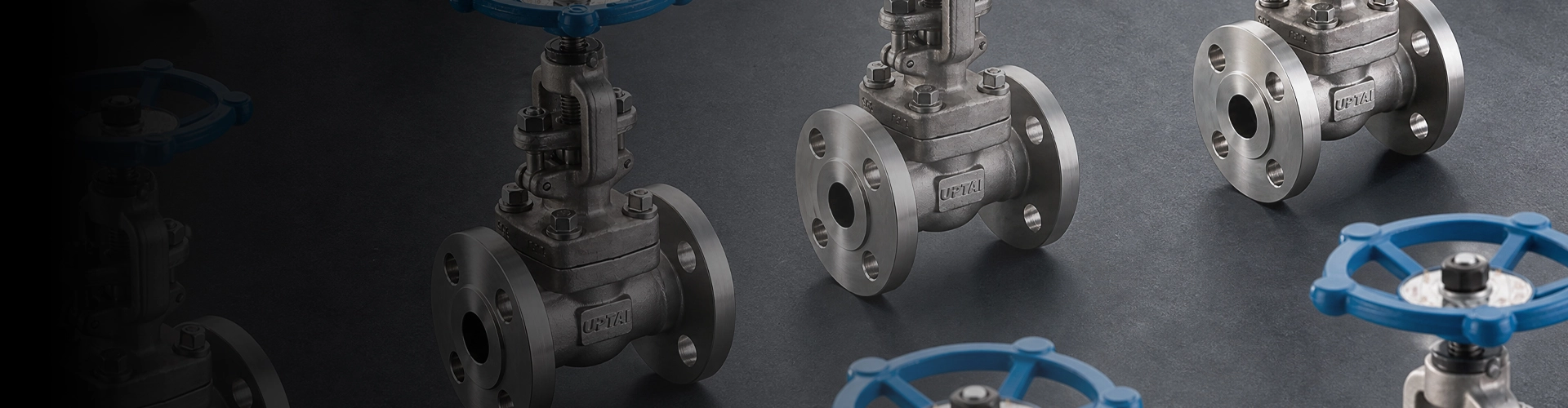

Supape cu glob
Producător de supape cu glob pentru controlul precis al debitului în sistemele industriale
Robinetele cu glob Shangtai sunt proiectate pentru aplicații care necesită reglare controlată a debitului, clasificare și închidere de încredere în sistemele de conducte industriale. Mișcarea liniară a discului împotriva scaunului permite reglarea progresivă a deschiderii supapei, făcând acest tip de supapă potrivit pentru sistemele în care controlul debitului este mai important decât menținerea celei mai mici pierderi de presiune posibile.
Shangtai furnizează configurații de supape glob turnate și forjate din oțel carbon și oțel inoxidabil pentru abur, apă, petrol, gaz, procesare chimică, petrochimie, generare de energie și servicii industriale generale. Construcția supapei, presiunea nominală, conexiunea finală, tăierea și metoda de funcționare pot fi selectate în funcție de mediu și de condițiile de funcționare.
Furnizare supapă cu glob pentru conducte industriale
Shangtai acceptă configurații de supape cu glob standard și specifice proiectului, bazate pe dimensiunea supapei, clasa de presiune, temperatură, mediu, cerințele de debit, tipul de conexiune, materialul și acționarea. Trimiteți cerințele dumneavoastră tehnice pentru confirmarea configurației și ofertă.
Modele de supape glob pentru diferite structuri de conducte
Modelul corpului supapei afectează direcția fluxului, pierderea de presiune, spațiul de instalare și accesul la întreținere. Shangtai poate oferi diferite modele de supape glob în funcție de aranjamentul conductei și cerințele de service.
Supape cu glob drept model
Intrarea și ieșirea sunt dispuse de-a lungul axei corpului principal, cu fluxul redirecționat prin supapă. Aceasta este o configurație comună pentru aplicațiile generale de conducte industriale.
Supape glob cu model unghiular
Intrarea și ieșirea sunt poziționate în unghi, permițând supapei să schimbe direcția de curgere, reducând în același timp nevoia unui cot suplimentar pentru țeavă în instalațiile adecvate.
Supape cu glob cu model Y
Aranjamentul înclinat al corpului și al tijei oferă o cale de curgere mai directă decât construcția convențională cu model drept, făcând modelele în Y potrivite pentru servicii cu debit mare sau solicitante.
Selectarea modelului:Modelul adecvat al corpului trebuie evaluat împreună cu debitul, căderea de presiune admisă, direcția conductei, spațiul de instalare, temperatura de funcționare și cerințele de întreținere.
Construcție de robinet cu glob turnat și forjat
Shangtai oferă atât construcții turnate, cât și forjate pentru diferite cerințe de servicii industriale. Metoda de fabricație adecvată depinde de dimensiunea supapei, clasa de presiune, materialul, cerințele mecanice și specificațiile proiectului.
Supape cu glob turnat
Construcția turnată este potrivită pentru o gamă largă de dimensiuni și configurații de supape industriale. Poate suporta diferite modele de caroserie și aranjamente de conectare pentru conductele de proces și de utilități.
Supape cu glob forjat
Construcția forjată este în mod obișnuit luată în considerare pentru aplicații de service cu alezaj mai mic, presiune mai mare sau solicitante, unde proprietățile mecanice ale materialului corpului sunt importante.
Selectarea materialului trebuie să se bazeze pe mediu de lucru, temperatură, presiune, condiții de coroziune și standardele aplicabile ale proiectului. Configurațiile din oțel carbon și oțel inoxidabil pot fi selectate pentru diferite procese și servicii de utilități.
Selecția materialelor și a ornamentelor
Corpul supapei este doar o parte a procesului de selecție a materialului. Scaunul, discul, tija și alte componente umede sau care conțin presiune trebuie, de asemenea, luate în considerare în funcție de mediu și de mediu de operare.
Oțel carbon
Folosit pentru aplicații adecvate pentru apă, petrol, gaz, abur și procese industriale în care condițiile de funcționare sunt compatibile cu construcția din oțel carbon.
Oţel inoxidabil
Selectat acolo unde este necesară o rezistență îmbunătățită la coroziune. Calitatea adecvată de oțel inoxidabil trebuie determinată în funcție de mediu, temperatură și condiții chimice.
Materiale pentru disc și scaune
Materialele de tăiere și de etanșare trebuie să fie potrivite cu mediul de lucru, temperatură, presiune, condiții de eroziune și performanța de oprire necesară.
Ambalare și etanșare
Selectarea ambalajului și a garniturii ar trebui să ia în considerare temperatura de funcționare, presiunea, compatibilitatea cu mediul și cerințele de întreținere.
Considerații privind reglarea debitului și căderea de presiune
Supapele cu glob sunt selectate în mod obișnuit atunci când conducta necesită o reglare mai controlată a debitului decât poate oferi o supapă de izolare simplă. Poziția discului poate fi modificată treptat pentru a regla zona de trecere și a influența debitul.
Cu toate acestea, calea de curgere internă a unei supape cu glob creează, în general, o pierdere de presiune mai mare decât o supapă cu pas complet cu un pasaj drept. Din acest motiv, selectarea supapei ar trebui să echilibreze funcția de control necesară cu căderea de presiune admisă și cerințele energetice ale sistemului.
Luați în considerare debitul înainte de selectarea supapei
Pentru aplicațiile de control al debitului, furnizați debitul necesar, presiunea de intrare și ieșire, temperatura de funcționare, medie și căderea de presiune estimată ori de câte ori este disponibilă. Acești parametri ajută la determinarea unei dimensiuni adecvate a supapei și a configurației interne.
Operare manuală și automată
În funcție de dimensiunea supapei, condițiile de funcționare și cerințele de control, supapele cu glob Shangtai pot fi configurate pentru funcționare manuală sau automată. Operarea manuală cu roată de mână este potrivită pentru aplicațiile în care reglarea locală este suficientă, în timp ce configurațiile acționate pot fi integrate în sistemele automate de control al procesului.
Funcționarea roții de mână
O soluție practică pentru conductele acționate manual în care reglarea și închiderea supapelor sunt efectuate local.
Funcționarea angrenajului
Cutiile de viteze pot fi luate în considerare pentru supape mai mari sau aplicații în care forța de operare necesară face ca funcționarea directă a roții de mână să fie mai puțin practică.
Acționare electrică
Actuatoarele electrice pot fi integrate cu sisteme de control adecvate pentru operarea de la distanță și controlul automat al procesului.
Acționare pneumatică
Actuatoarele pneumatice pot fi utilizate acolo unde sunt disponibile sisteme cu aer comprimat și este necesară funcționarea rapidă sau la distanță a supapelor.
Pentru cerințele supapelor automate, selectarea actuatorului trebuie să ia în considerare cuplul de operare sau împingerea, dimensiunea supapei, diferența de presiune, frecvența de control, alimentarea cu energie sau aer disponibilă și condițiile de mediu.
Aplicații în sisteme Steam, de proces și utilitare
Supapele cu glob sunt utilizate pe scară largă în sistemele industriale în care este necesară reglarea debitului, controlul presiunii sau închiderea sigură. Aplicațiile lor variază în funcție de materialul corpului, presiunea nominală, intervalul de temperatură, echipamentul și configurația conexiunii.
Sisteme cu abur
Folosit pentru servicii adecvate de conducte de abur unde temperatura, presiunea, materialele de etanșare și construcția supapei sunt selectate pentru condițiile de funcționare.
Petrol și gaze
Se aplică în liniile de utilități și procese de petrol și gaze selectate unde sunt necesare debit controlat și oprire fiabilă.
Chimice și Petrochimice
Configurațiile materialelor și ornamentelor pot fi selectate în funcție de mediul chimic, temperatură, presiune și caracteristicile de coroziune.
Generare de energie
Folosit în sisteme adecvate de abur, apă, răcire și auxiliare unde sunt necesare reglarea debitului și izolarea.
Conducte de apă și utilități
Selectat pentru conducte de apă industrială, utilități și procese în funcție de presiunea, temperatura, materialul și funcția de control necesare.
Servicii industriale generale
Pot fi specificate configurații adecvate pentru fabricile de producție și alte sisteme de conducte industriale care necesită debit controlat sau oprire.
Terminați conexiunile și cerințele de instalare
Shangtai poate furniza supape cu glob cu diferite configurații de conexiune la capăt, inclusiv conexiuni cu flanșă, sudură cap la cap, sudură, filetate și alte conexiuni specificate de proiect. Conexiunea selectată trebuie să se potrivească cu standardul conductei, clasa de presiune, dimensiunile și metoda de instalare.
Înainte de instalare, verificați eticheta și dimensiunea supapei, presiunea nominală, dimensiunile conexiunii, direcția de curgere, compatibilitatea garniturii, alinierea șuruburilor, curățarea conductei și spațiul disponibil pentru operarea roții de mână sau a actuatorului.
Majoritatea corpurilor de supape glob includ un marcaj pentru direcția fluxului. Supapa trebuie instalată în conformitate cu direcția marcată și cu desenele de conducte aplicabile sau cu specificațiile proiectului.
Pentru alte configurații de supape industriale, vizitațiGama de produse pentru valve Shangtaipentru a revizui produsele și aplicațiile disponibile.
Producție, testare și control al calității
Shangtai gestionează producția și inspecția conform configurației supapei specificate și cerințelor proiectului. Controlul calității poate acoperi inspecția dimensională, cerințele materialelor, testarea presiunii, performanța de etanșare, funcția de operare și alte elemente de inspecție aplicabile.
Robinetele Shangtai sunt certificate ISO 9001, CE și EAC. Produsele selectate pot fi, de asemenea, fabricate și testate conform standardelor internaționale aplicabile, inclusiv API 6D și API 598, atunci când proiectul este necesar.
Documentatia proiectului:Când este necesar, vă rugăm să specificați standardele aplicabile, cerințele de inspecție, documentele de certificare, desenele, cerințele privind materialele și procedurile de testare atunci când trimiteți o cerere.
Cum să specificați o supapă cu glob
Pentru o selecție precisă a supapei, furnizați cât mai multe informații de funcționare posibil. Specificația de bază include în mod normal dimensiunea nominală, clasa de presiune, mediu de lucru, temperatura de funcționare, debitul necesar, căderea de presiune admisibilă, conexiunea finală, materialul corpului, cerințele de echipare și metoda de funcționare.
Pentru aplicațiile de proces, informații suplimentare, cum ar fi presiunea în amonte și în aval, debitul normal și maxim, densitatea sau vâscozitatea fluidului, cerințele de închidere și condițiile de control pot ajuta la determinarea configurației adecvate a supapei.
Întrebări frecvente
Ce tipuri de modele de supape glob sunt disponibile?
ComunSupape cu globmodelele includ modelul drept, modelul unghiular și modelul Y. Selecția depinde de structura conductei, căderea presiunii, cerințele de debit, spațiul de instalare și condițiile de întreținere.
Cum aleg supapa potrivită?
Luați în considerare dimensiunea supapei, clasa de presiune, temperatura de lucru, mediu, debitul, căderea de presiune admisă, conexiunea finală, cerințele de reglare și metoda de funcționare. Aplicațiile de proces pot necesita, de asemenea, informații despre presiune în amonte și în aval.
Ce conexiuni finale sunt disponibile?
Configurațiile disponibile pot include conexiuni cu flanșă, sudură cap la cap, sudură prin mufă, filetate și alte conexiuni specificate de proiect, în funcție de designul supapei și de cerințele aplicației.
Este importantă direcția fluxului în timpul instalării?
Da. Majoritatea modelelor au un marcaj al direcției fluxului pe corp. Instalarea trebuie să urmeze direcția marcată împreună cu desenele de conducte aplicabile și cerințele proiectului.
Produsele pot fi echipate cu actuatoare?
Da. În funcție de aplicație, produsele pot fi configurate cu roți de mână, cutii de viteze, actuatoare electrice, actuatoare pneumatice sau alte componente de automatizare adecvate.
Ce trebuie verificat înainte de instalare?
Verificați dimensiunea supapei, presiunea nominală, standardul de conectare, direcția debitului, compatibilitatea garniturii, curățenia conductei, alinierea șuruburilor și spațiul de operare disponibil înainte de instalare.
Ce întreținere este necesară în mod normal?
Se recomandă inspecția regulată a garniturii, tijei, îmbinării capotei, suprafețelor de etanșare și mecanismului de operare. Intervalele de întreținere trebuie determinate în funcție de condițiile de service, frecvența de operare și instrucțiunile producătorului.
Ce informații sunt necesare pentru o cotație?
Vă rugăm să furnizați dimensiunea supapei, clasa de presiune, tipul de conexiune, cerințele corpului și ale garniturii, mediu de lucru, temperatura, debitul, tipul de funcționare, cantitatea, standardele aplicabile și orice desene sau documente tehnice necesare.
Aveți nevoie de o supapă cu glob pentru sistemul dvs. de conducte?
Trimiteți dimensiunea supapei, presiunea, mediul, temperatură, cerințele de debit, standardul de conectare și metoda de funcționare către Shangtai pentru confirmare tehnică și ofertă.
- View as
Supapă cu glob cu flanșă standard ANSI
Robinetele cu glob cu flanșă standard Shangtai ANSI oferă o reglare precisă a debitului și o închidere etanșă fiabilă pentru conductele industriale. Fabricate în strictă conformitate cu specificațiile ANSI B16.34, acestea au o structură robustă și o performanță stabilă de etanșare. Fiind o fabrică directă cu control riguros al calității și ambalare la export, furnizăm robinete cu glob durabile pentru aplicații petrochimice, energie și tratare a apei.
Supapă cu glob cu flanșă din oțel inoxidabil forjat clasa 150
Robinetul cu glob cu flanșă din oțel inoxidabil forjat Shangtai Clasa 150 oferă un control superior al debitului și rezistență la coroziune. Având o construcție robustă forjată și o instalare ușoară cu flanșe, asigură o etanșare fiabilă pentru sistemele de conducte critice.
Supapă cu glob din oțel carbon forjat ASTM A105N de 800 lb
Supapa cu glob din oțel carbon forjat UPTAI 800LB ASTM A105N oferă o rezistență excepțională pentru accelerarea la presiune înaltă. Normalizat pentru o rezistență superioară, asigură o reglare fiabilă a debitului și o închidere strânsă în sistemele de conducte industriale solicitante.
Shangtai Valve este un producător și furnizor profesionist Supape cu glob din China. Bine ați venit să importați produse de calitate din fabrica noastră aici.
