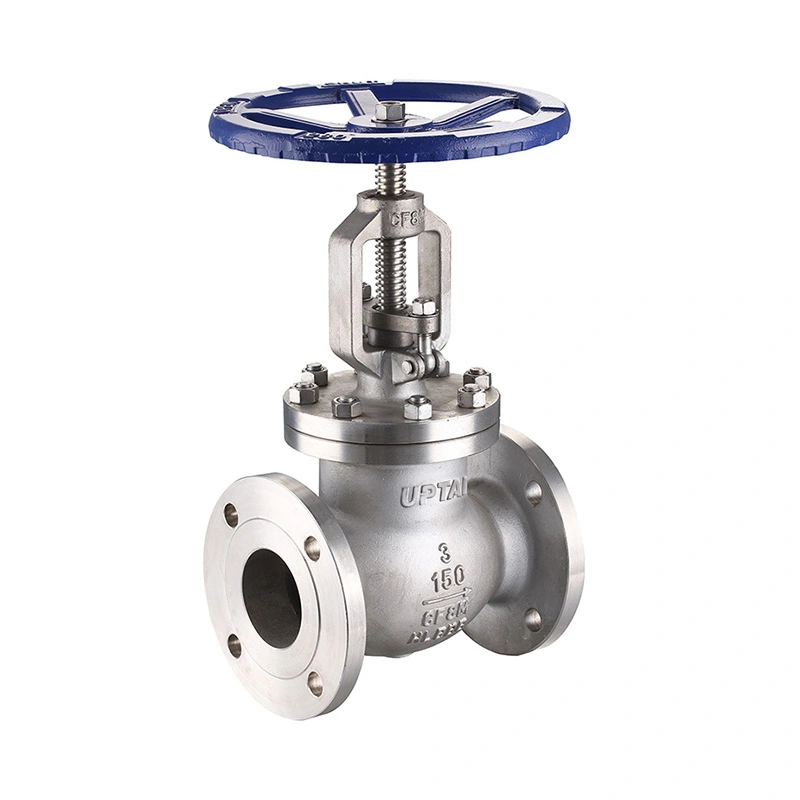

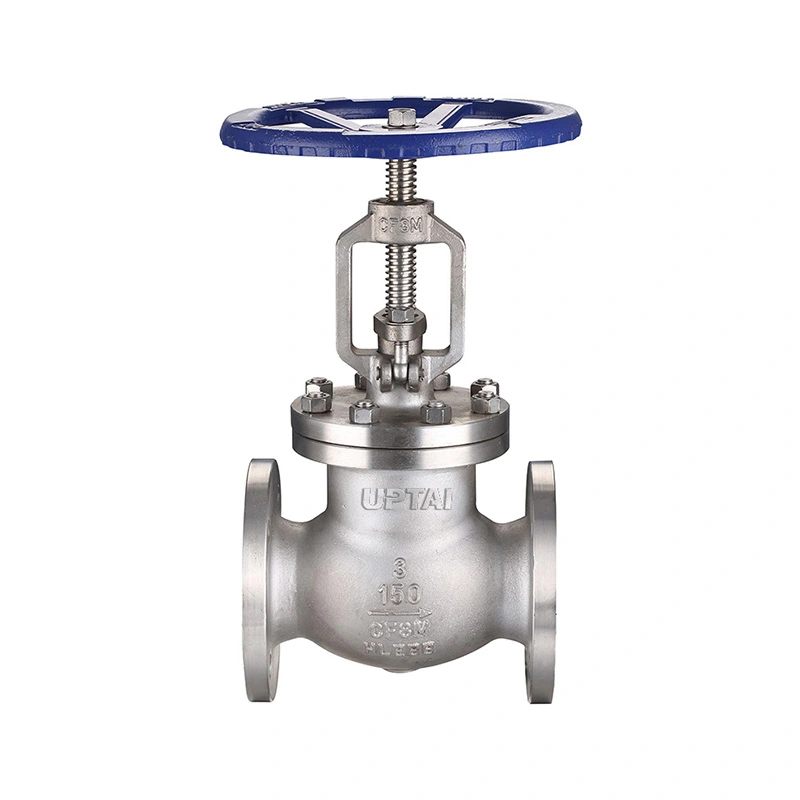

Supapă cu glob cu flanșă din oțel inoxidabil forjat clasa 150

Supapa cu glob cu flanșă din oțel inoxidabil forjat Clasa 150 este o supapă cu glob forjată din oțel inoxidabil pentru conducte industriale și echipamente de proces. Utilizează un disc cu mișcare liniară pentru oprire și reglare a debitului, cu capete cu flanșe compatibile cu RF și funcționare cu roată de mână. Supapa este disponibilă în dimensiuni de 1/2" până la 2" cu opțiuni de material F304 și F316.

Materialele forjate ale corpului, discului, tijei și scaunului pot fi selectate în funcție de mediu de lucru, presiune și temperatură. Specificația supapei include și cerințele NACE MR0175 / ISO 15156 pentru condițiile de serviciu aplicabile.

Dimensiuni principale

Condiții de construcție și servicii

Corpul supapei este fabricat din oțel inoxidabil forjat ASTM A182 F304 sau F316. Discul se deplasează de-a lungul axei supapei și se închide pe scaun. Rotirea roții de mână schimbă poziția discului, permițând ca supapa să fie utilizată pentru închidere sau reglarea controlată a debitului.

Discul este disponibil în ASTM A182 F304 sau ASTM A182 F316 cu opțiunea STL#6 așa cum este listată în specificație. Tija și scaunul sunt disponibile în F304 sau F316. Selectarea materialului trebuie să țină cont de fluidul procesului, concentrația, temperatura de funcționare și condițiile de coroziune.

Supapa este clasificată CL150 cu o presiune maximă de lucru de 285 PSI. Intervalul de temperatură specificat este -29℃ + 425℃. Presiunea admisibilă reală trebuie verificată în raport cu valoarea nominală de presiune-temperatura aplicabilă la temperatura de funcționare.

Conexiune cu flanșă și aplicații

Supapa cu glob cu flanșă din oțel inoxidabil forjat Clasa 150 utilizează capete cu flanșe compatibile cu RF cu ASME B16.5 specificat pentru standardul de conectare. Conexiunea cu flanșă permite supapei să fie fixată cu șuruburi pe o flanșă de conductă potrivită și îndepărtată atunci când este necesară inspecția sau întreținerea.

Înainte de instalare, verificați dimensiunea flanșei, clasa de presiune, garnitura, șuruburi și dimensiunea față în față. Conducta trebuie aliniată corect pentru a evita încărcarea mecanică excesivă asupra conexiunii supapei.

Supapa poate fi utilizată în petrol și gaze, petrochimie, procesare chimică, utilități industriale și alte sisteme de conducte în care sunt necesare construcție din oțel inoxidabil și control manual al debitului. Mediile adecvate pot include apă, abur, aer, ulei și fluide de proces compatibile în limitele specificate de presiune, temperatură și material.

Supapele cu glob au în mod normal o cădere de presiune mai mare decât supapele de izolare directă din cauza căii interne de curgere. În cazul în care supapa va fi utilizată pentru reglarea continuă a debitului, în timpul dimensionării trebuie luate în considerare debitul necesar, căderea de presiune și frecvența de funcționare.

Selectare, testare și întrebări frecvente

La comanda, furnizați dimensiunea supapei, clasa de presiune, standardul de flanșă, mediul, presiunea de funcționare, temperatura, corpul și materialele de garnitură, cantitatea și orice cerințe speciale de inspecție sau documentație. Pentru aplicațiile de înlocuire, desenele supapelor existente, informațiile de pe plăcuța de identificare sau dimensiunile față în față pot fi utilizate pentru confirmarea configurației.

Specificațiile enumeră API 602 pentru proiectare și producție, ASME B16.10 pentru dimensiuni față în față, ASME B16.34 pentru evaluările presiune-temperatură și API 598 pentru testare și inspecție. Inspecția poate include verificarea materialelor, verificări dimensionale, testarea carcasei, testarea scurgerilor scaunelor și inspecția finală a funcționării în conformitate cu cerințele aplicabile.

Shangtai produce supape industriale în Wenzhou, Zhejiang, China. Producția acoperă prelucrarea, asamblarea, testarea și inspecția, documentația produsului fiind disponibilă conform cerințelor comenzii.

1. Pentru ce se folosește o supapă cu glob din oțel inoxidabil forjat?

Pentru oprirea manuală și reglarea debitului este utilizată o supapă cu glob din oțel inoxidabil forjat. Mișcarea liniară a discului permite reglarea deschiderii în funcție de condițiile de curgere necesare.

2. Care este diferența dintre o supapă cu glob și o supapă cu poartă?

O supapă cu glob folosește un disc care se mișcă spre scaun și este potrivit atât pentru închidere, cât și pentru reglarea debitului. O supapă cu poartă utilizează o poartă care se mișcă vertical și este, în general, utilizată pentru serviciul de izolare atunci când este complet deschisă sau complet închisă.

3. Pot fi selectate materialele F304 și F316?

Da. Specificațiile enumeră opțiunile ASTM A182 F304 și F316 pentru corp, tijă și scaun. Materialul potrivit trebuie selectat în funcție de mediu, temperatură și condiții de coroziune.

4. Ce informații sunt necesare pentru selectarea supapei?

Informațiile cheie includ dimensiunea supapei, clasa de presiune, standardul de flanșă, mediul, presiunea de funcționare, temperatura, cerințele de material și orice cerințe NACE sau de inspecție. Desenele existente pot fi, de asemenea, furnizate pentru confirmarea supapei de înlocuire.

5. Pot fi furnizate alte materiale?

Da. Alte materiale sunt disponibile la cerere. Combinația de materiale necesară trebuie confirmată în funcție de mediul de serviciu, condițiile de operare și specificațiile aplicabile ale proiectului.

6. Care este funcția îmbinării cu flanșă?

Conexiunea cu flanșă permite fixarea supapei la flanșele de conductă potrivite. De asemenea, permite scoaterea supapei din conductă pentru inspecție sau întreținere fără a tăia conducta.

7. Ce este o supapă cu glob cu flanșă din oțel inoxidabil forjat de clasa 150?

Combină un corp de supapă forjat din oțel inoxidabil cu capete cu flanșă Clasa 150 și un mecanism de disc cu supapă glob. Este destinat fluidelor industriale compatibile în limitele specificate de presiune, temperatură și material.
