Producător profesional din China de supape cu bilă cu trei căi

ShangtaiSupapele cu sferă cu trei căi sunt proiectate pentru sistemele de conducte industriale care necesită comutarea debitului, devierea sau combinarea într-un singur corp de supapă. Cu trei porturi și modele de flux selectabile cu portul L sau cu portul T, ele pot direcționa mediile între diferite căi de conducte, ajutând în același timp la simplificarea aranjamentelor de conducte.

Aceste supape sunt potrivite pentru tratarea apei, procesarea chimică, HVAC, alimente și băuturi, aer comprimat, transfer de combustibil și manipulare generală a fluidelor industriale. Shangtai furnizează diferite tipuri de conexiuni, materiale, opțiuni de etanșare și metode de operare în funcție de mediul, presiunea, temperatura și configurația conductei necesare. Pentru alte construcții de supape cu bilă, consultațigama de produse cu robinete cu bilă.

Modele de flux L-Port și T-Port

Configurația internă a bilei determină modul în care cele trei porturi sunt conectate la diferite poziții ale mânerului. Designurile L-port și T-port nu sunt interschimbabile deoarece oferă combinații diferite de căi de curgere.

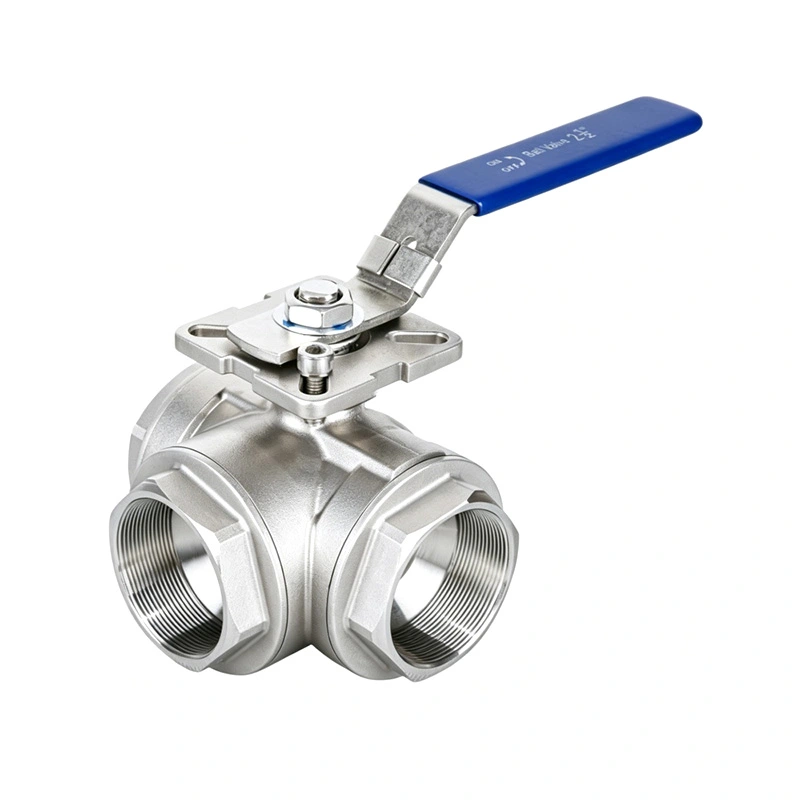

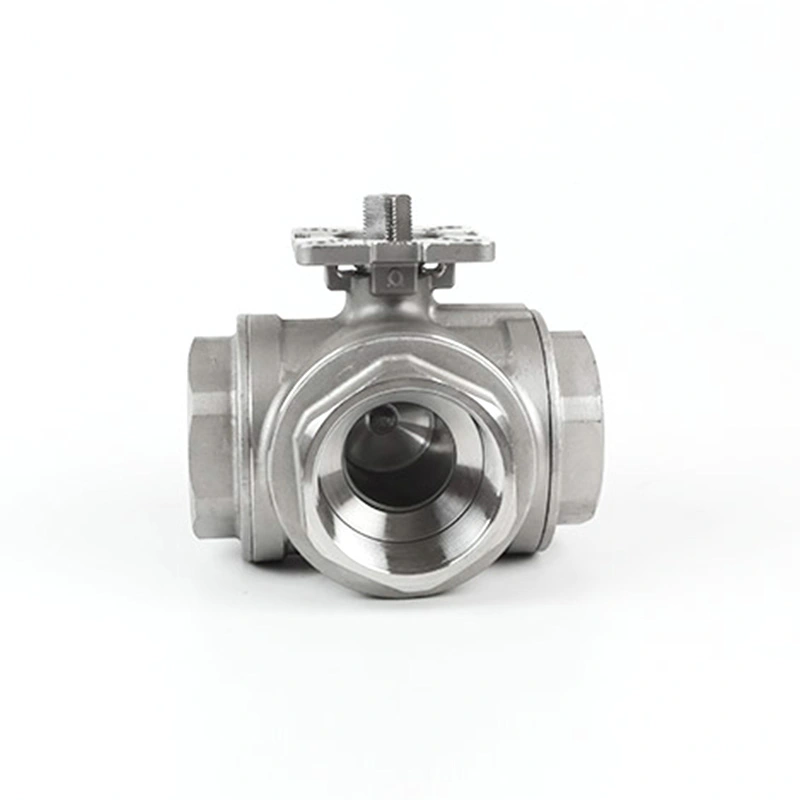

Configurație L-Port în trei căi

Un aranjament L-port este utilizat în mod obișnuit atunci când supapa trebuie să schimbe debitul între două dintre căile disponibile. În funcție de designul specific al bilei, poate direcționa mediul de la o intrare la una dintre cele două ieșiri sau poate comuta între două direcții de curgere.

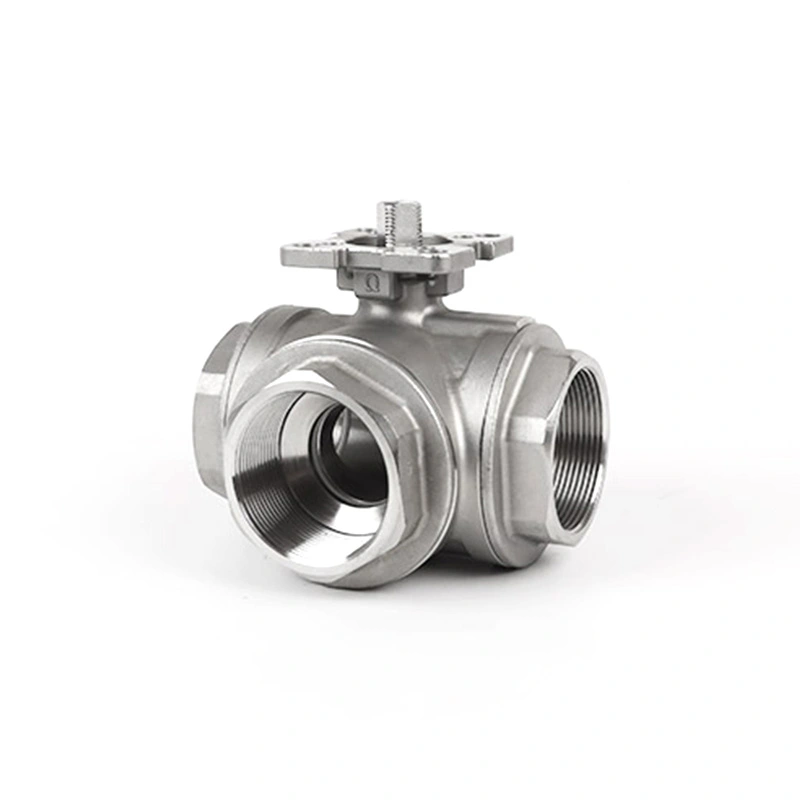

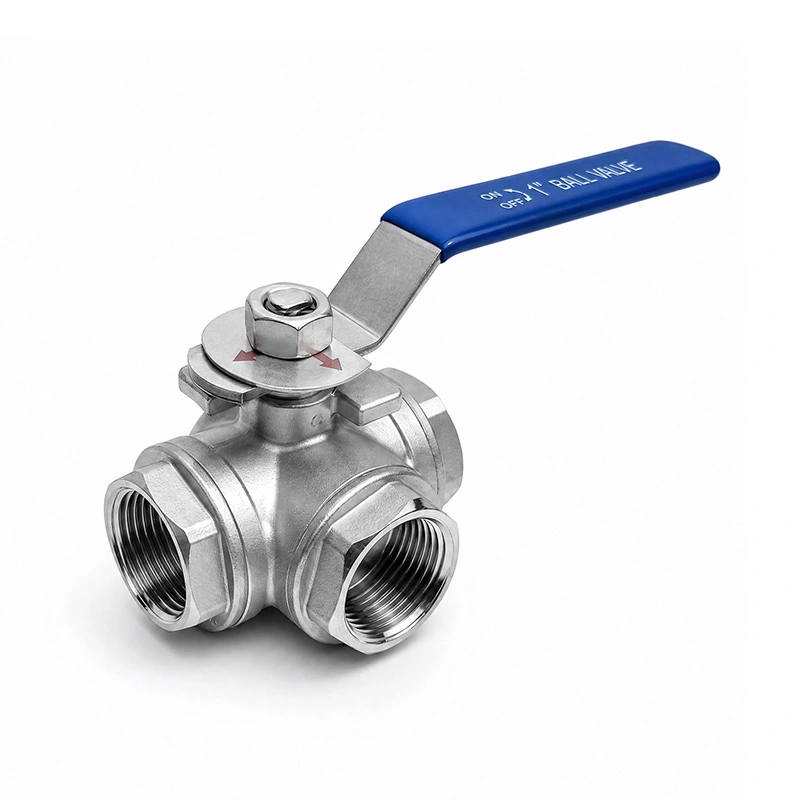

Configurație în trei căi T-Port

Un aranjament T-port oferă combinații suplimentare de căi de curgere și poate fi utilizat pentru aplicații care implică devierea sau combinarea fluxului. Traseele reale disponibile depind de geometria bilei interioare și de poziția mânerului, astfel încât secvența de operare necesară trebuie confirmată înainte de producție.

Comutarea fluxului, devierea și combinarea

Spre deosebire de o supapă cu bilă standard cu două porturi, utilizată în principal pentru izolarea pornit/oprit, o configurație cu trei căi permite supapei să gestioneze fluxul între mai multe căi de conductă. În funcție de modelul portului, acesta poate fi utilizat pentru a comuta între linii, pentru a devia un mediu către echipamente diferite sau pentru a combina fluxuri compatibile.

Acest lucru poate reduce numărul de supape individuale necesare în anumite aranjamente de conducte și poate simplifica dispunerea echipamentului. Configurația supapei ar trebui să fie întotdeauna selectată în funcție de cerințele actuale ale debitului procesului, mai degrabă decât pur și simplu în funcție de dimensiunea conductei.

Opțiuni de conectare pentru diferite sisteme de conducte

Shangtai poate oferi diferite configurații de conexiune finală în conformitate cu standardul conductei și cerințele de instalare. Opțiunile disponibile pot include conexiuni filetate, cu flanșe, prin sudură și sudură cap la cap, în funcție de designul și specificațiile supapei.

Selectarea conexiunii trebuie să ia în considerare dimensiunea nominală a conductei, presiunea nominală, metoda de instalare, echipamentul înconjurător și standardele de proiect aplicabile. Când înlocuiți o supapă existentă, furnizarea specificației originale a conexiunii sau a desenelor poate ajuta la confirmarea compatibilității.

Alegerea materialelor și a etanșării

Selecția corpului și a materialului intern trebuie să se bazeze pe mediul de lucru, presiune, temperatură și condițiile de coroziune. Bila, tija, scaunele și componentele de etanșare ar trebui, de asemenea, să fie compatibile cu mediul de service și cu mediul de operare.

Materialele de etanșare obișnuite pot include PTFE, PTFE armat și alte materiale specifice aplicației. Configurația adecvată de etanșare depinde de intervalul de temperatură real, de compatibilitatea chimică, de condițiile de presiune și de performanța de service necesară.

Operare manuală și automată

Configurațiile cu trei căi pot fi operate manual sau integrate cu un actuator atunci când este necesară comutarea debitului la distanță sau automată. Mânerele manuale sunt potrivite pentru funcționarea locală, în timp ce actuatoarele pneumatice și electrice pot fi luate în considerare pentru sistemele automate de proces.

Pentru aplicațiile acționate, modul de control necesar, secvența de operare, tipul actuatorului, sursa de alimentare sau alimentarea cu aer și cerințele de siguranță trebuie confirmate înainte de producție. De asemenea, servomotorul trebuie să fie corect adaptat la cuplul supapei și la condițiile de funcționare.

Aplicații ale produsului

Comutarea fluxului cu trei porturi este utilă în sistemele în care o conductă trebuie să se conecteze la diferite căi de proces sau echipamente. Aplicațiile tipice includ sisteme de tratare a apei, linii de circulație HVAC, procesare chimică, echipamente pentru alimente și băuturi, sisteme de aer comprimat, transfer de combustibil, distribuție de fluide și utilități industriale generale.

Adecvarea reală depinde de mediu, presiune, temperatură, debit, compatibilitatea materialelor și modelul de comutare necesar. Pentru aplicațiile care necesită o izolare simplă în două sensuri, mai degrabă decât selectarea căii de curgere, un standardSupapă cu bilă din 2 piesesauSupapă cu bilă din 3 piesepoate fi mai potrivit.

Inspecție de producție și calitate

Shangtai gestionează prelucrarea, asamblarea, inspecția, testarea presiunii și pregătirea finală în conformitate cu configurația specificată a supapei. Pentru produsele cu trei căi, o atenție deosebită trebuie acordată aranjamentului portului, orientării bilei, performanței de etanșare, poziției de operare și dimensiunilor conexiunii.

Cerințele tehnice specifice proiectului pot fi revizuite înainte de producție, inclusiv materialele, valorile de presiune, standardele de conectare, modelul de curgere, cerințele pentru actuator și documentația necesară. Acest lucru ajută la asigurarea faptului că configurația supapei furnizate corespunde cu structura dorită a conductei.

Cum să selectați supapele cu sferă cu trei căi potrivite

Selectarea precisă începe cu calea de curgere necesară, mai degrabă decât cu dimensiunea supapei. Înainte de a solicita o ofertă, pregătiți următoarele informații, dacă sunt disponibile:

• Dimensiunea supapei și diametrul nominal al conductei
• Cerință pentru portul L sau portul T
• Căile de curgere de intrare și ieșire necesare
• Mediul de lucru și caracteristicile fluidului
• Presiunea de lucru și presiunea nominală
• Temperatura de functionare
• Cerințe pentru corp și material de etanșare
• Conexiune filetată, cu flanșă, prin sudură sau cu sudură cap la cap
• Funcționare manuală, pneumatică sau electrică
• Tensiunea actuatorului, alimentarea cu aer sau cerințele de control
• Cantitatea necesară și documentația de proiect
• Diagrama de flux sau desenul conductei, dacă este disponibil

Dacă nu sunteți sigur dacă o configurație L-port sau T-port se potrivește conductei dvs.,trimiteți diagrama dvs. de flux și cerințele de supapăspre Shangtai. Echipa noastră poate revizui căile de curgere și parametrii tehnici înainte de ofertare.
