Supapă cu bilă cu trei căi Port T

Portul T al supapei cu bilă cu trei căi este proiectat pentru sistemele de conducte care necesită control flexibil al debitului printr-un singur compact supapă. Pasajul său de curgere în formă de T poate conecta mai multe direcții de conductă, făcându-l potrivit pentru amestecare, deviare, ocolirea sau distribuirea media.

În comparație cu utilizarea mai multor supape cu două căi, o supapă cu bilă cu trei căi cu orificiu în T ajută la simplificarea aspectului conductei, la reducerea punctele de conectare și îmbunătățirea eficienței operaționale în sistemele de control al fluidelor.

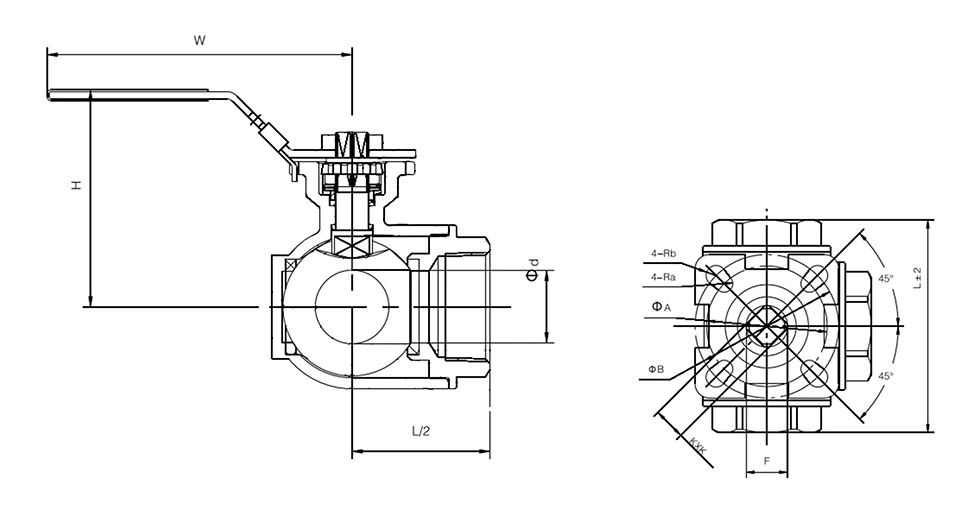

Dimensiuni principale

* N: Capetele filetelor conform ANSI B 2.1 NPT
* B: Capetele filetului conform BS21 BSP

De ce să ne alegeți

Producător de supape sursă

Shangtai este o fabrică profesională de supape situată în Wenzhou, Zhejiang, China, la doar 10 minute de aeroport.

Sistem de producție certificat

Producția noastră respectă standardele de management al calității ISO 9001 și cerințele de certificare CE.

Procesare fină a firului

Filetele prelucrate cu precizie asigură o instalare lină, o conexiune stabilă și o performanță de etanșare fiabilă.

Control complet al calității

Inspecția standardizată se aplică pe parcursul verificării materialelor, prelucrarii, asamblarii, testării presiunii și ambalării.

Verificarea materialului la fața locului

Echipat cu dispozitive de testare a materialelor, sprijinim inspecția materialului la fața locului pentru o mai mare încredere în achiziții.

Capacitatea de dezvoltare a mucegaiului

Putem sprijini dezvoltarea matriței și producția personalizată conform desenelor, mostrelor sau cerințelor OEM.

Răspuns rapid după vânzare

Echipa noastră de service oferă asistență în timp util pentru selectarea produselor, urmărirea comenzii și problemele post-vânzare.

Industrii aplicabile

Tratarea apei:Folosit în distribuția apei, filtrare și conducte de proces, unde fluxul trebuie deviat între liniile conectate.

Prelucrare chimică:Potrivit pentru transferul chimic, dozarea și conductele de proces atunci când materialele supapelor și etanșările sunt compatibile cu mediul de lucru.

Sisteme HVAC:Aplicat în sistemele de circulație de încălzire și răcire pentru comutarea sau devierea fluxului între diferite ramuri.

Prelucrare farmaceutică:Potrivit pentru echipamente de proces și sisteme de utilități curate în care tipul de conexiune, materialele supapelor și configurația internă îndeplinesc cerințele sanitare aplicabile.

Automatizare industriala:Folosit pe derapaje automate, colectoare și echipamente de proces în care mai multe direcții de conductă trebuie controlate de la o singură supapă cu trei căi.

Distribuția generală a fluidelor:Aplicabil la aranjamentele de amestecare, deviere și ocolire a fluidelor, în funcție de presiunea, temperatura și specificațiile materialelor supapei.

FAQ

Î1: Care este funcția principală a unei supape cu bilă cu trei căi cu port T?

O configurație T-port poate conecta diferite combinații ale celor trei porturi de supapă pe măsură ce bila este rotită. Poate fi folosit pentru devierea debitului, amestecarea debitului, aranjamente de ocolire sau comutarea între ramificații de conductă, în funcție de orientarea portului și de poziția de operare necesară.

Î2: Care este diferența dintre portul T și portul L?

Configurațiile T-port și L-port oferă căi de flux diferite. Un port T poate conecta trei porturi în anumite poziții ale bilei, făcându-l potrivit pentru aplicații care necesită mai mult de un aranjament de flux. Un port L conectează în general două porturi simultan și este folosit în mod obișnuit pentru comutarea fluxului între două direcții.

Î3: Poate o supapă T-port distribuie fluxul la două ieșiri?

Da, o supapă T-port poate permite fluxul de la o intrare la două ieșiri în configurații adecvate. Cu toate acestea, distribuția efectivă a debitului este afectată de diferența de presiune, rezistența în aval, dimensiunea conductei și structura sistemului. Nu trebuie să presupunem că cele două ieșiri vor primi un debit egal.

Î4: Ce informații sunt necesare atunci când alegeți o supapă cu bilă cu trei căi?

Furnizați dimensiunea supapei, mediul de lucru, presiunea, temperatura, standardul de conectare, corpul și materialele de etanșare, modelul de curgere necesar și metoda de operare. Pentru sistemele automate, trebuie confirmate, de asemenea, tipul de actuator și cuplul de operare necesar.

Î5: Pentru ce este folosit un port T cu robinet cu bilă cu trei căi?

A Supapă cu bilă cu trei căi Port Teste utilizat atunci când un sistem de conducte necesită mai multe căi de curgere prin trei porturi conectate. Funcția de curgere reală depinde de geometria portului intern, poziția bilei și aranjamentul conductei, astfel încât modelul de curgere necesar trebuie confirmat înainte de a comanda.

Î6: Materialele supapei pot fi verificate înainte de expediere?

Da. Verificarea și inspecția materialelor pot fi aranjate în funcție de configurația produsului și de cerințele comenzii. Documentația materialului sau înregistrările de inspecție pot fi, de asemenea, furnizate acolo unde este specificat.
