Perspectivă tehnică: supapă cu bilă cu platformă înaltă din 2 piese 2000 WOG - Caracteristici de proiectare și medii de aplicare

Conductele de ieșire de medie presiune ale unei stații de reglare a presiunii gazelor din oraș funcționează la o presiune de proiectare de 4,0 MPa. Sistemul necesită integrarea cu un sistem SCADA pentru trimiterea de la distanță și oprirea de urgență. Supapele trebuie să asigure zero scurgeri externe, intervale lungi fără întreținere și să sprijine întreținerea în linie pentru a evita întreruperea alimentării cu gaz a districtului.

Au fost selectate 2000 robinete cu bilă cu platformă înaltă din 2 piese WOG din CF8 (oțel inoxidabil 304) cu capete filetate NPT și scaune ranforsate cu RPTFE, echipate cu servomotoare electrice antiexplozive montate direct. Presiunea nominală a supapei depășește cu mult presiunea reală de funcționare.

• Corpul supapei și etanșările funcționează în condiții de solicitare scăzută pe termen lung, reducând foarte mult fluajul etanșării. Durata de viață este prelungită cu mai mult de50%comparativ cu robinetele cu bilă standard PN40.

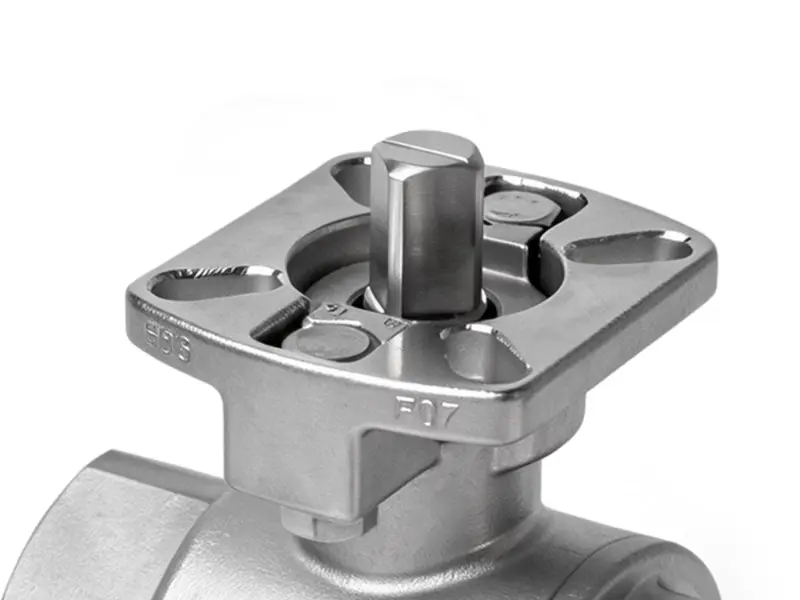

• Platforma înaltă standard ISO 5211 permite montarea directă a actuatorului fără suporturi adaptoare, reducând timpul de instalare prin30%și asigurarea unei coaxialitate mai mare pentru o precizie stabilă a telecomenzii.

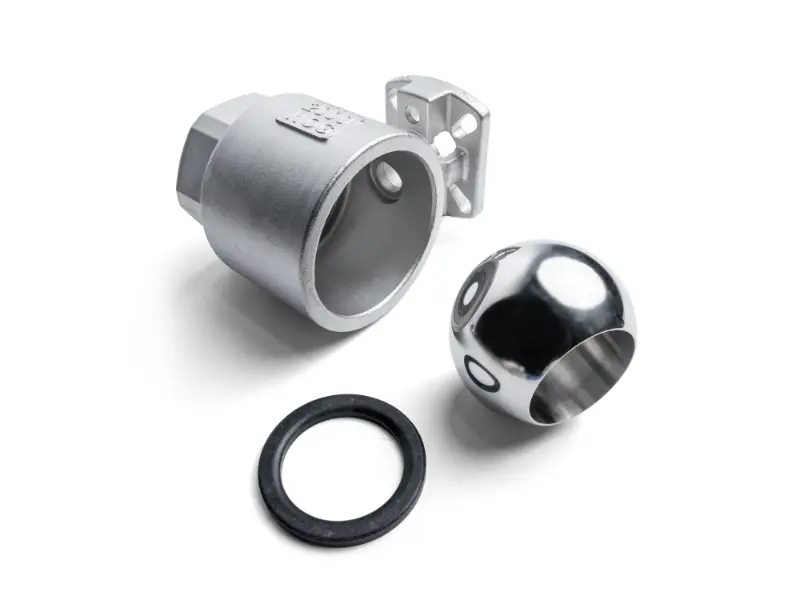

• Designul corpului divizat din 2 piese sprijină dezasamblarea în linie și înlocuirea etanșării fără a tăia conducta, reducând timpul de întreținere a districtului prin70%.
• Structura de etanșare bidirecțională cu bilă plutitoare oferă zero scurgeri externe, asigurând transportul sigur de gaz și respectând specificațiile de proiectare a gazelor urbane.

Ramura de înaltă presiune a unui sistem de apă de răcire circulant într-o rafinărie mare funcționează la 2,5 MPa, cu șocuri intermitente de lovitură de arie în conductă. Robinetele cu bilă standard PN25 originale au suferit scurgeri frecvente ale scaunului și deformarea corpului și au necesitat tăierea conductei pentru întreținere, ceea ce a cauzat opriri ale producției.

Înlocuit cu robinete cu bilă cu platformă înaltă din 2000 WOG, din oțel carbon WCB, cu căi de debit complet și asociate cu actuatoare pneumatice pentru control programat de pornire/oprire.

• Corpul supapei de rezistență grea 2000 WOG oferă o rezistență mult superioară la loviturile de apă decât supapele standard PN25, rezistând la loviturile de ari instantanee de până la10 MPafără deformarea corpului sau defectarea etanșării.
• Designul cu port complet creează pierderi de presiune mai mici de0,03 MPa, reducând sarcina pompei de circulație cu5%și oferind economii notabile de energie pe termen lung.
• Actuatoarele pneumatice montate direct pe platforma înaltă răspund în mai puțin de1 secundă, potrivit pentru operațiuni frecvente de comutare programată.
• Corpul supapei din 2 piese permite dezasamblarea rapidă pentru curățarea calcarului și a resturilor din miezul bilei, dublând eficiența întreținerii fără tăierea conductei sau oprirea producției.

Răcitoarele de apă de tip șurub dintr-un complex comercial mare utilizează agent frigorific R134a, cu liniile principale care funcționează la 1,8 MPa. Supapele trebuie să aibă o performanță excelentă de etanșare pentru a preveni scurgerile de agent frigorific și să fie compatibile cu actuatoarele electrice pentru controlul grupului prin sistemul de automatizare a clădirii (BAS).

2000 WOG Vane cu bilă cu platformă înaltă din 2 piese din oțel inoxidabil CF8, cu scaune de etanșare cu agent frigorific specializat și servomotoare electrice compacte montate direct.

• Corpul supapei de înaltă presiune, cu etanșare de precizie, realizează scurgeri zero de agent frigorific, eliminând pierderea capacității de răcire și problemele de emisii de mediu.
• Interfața standardizată a platformei înalte ISO 5211 îmbunătățește eficiența asamblarii lotului răcitorului de lichid30%. Actuatoarele sunt universal interschimbabile fără adaptoare personalizate pentru o înlocuire mai ușoară după vânzare.
• Structura din 2 piese facilitează dezasamblarea și întreținerea în timpul reviziei majore a răcitorului de lichid, fără a deteriora sudurile conductelor, reducând costurile de întreținere prin40%.
• Presiunea de funcționare mult sub valoarea nominală încetinește semnificativ îmbătrânirea etanșării, extinzând intervalul fără întreținere până la peste3 ani.

O linie de transfer de materie primă de surfactant într-o fabrică chimică zilnică funcționează la 1,6 MPa, cu medii ușor corozive. Supapele trebuie să suporte controlul de la distanță, să fie ușor de dezasamblat și curățat și să îndeplinească cerințele de igienă pentru schimbarea loturilor.

2000 WOG Vane cu bilă cu platformă înaltă din 2 piese din CF8M (oțel inoxidabil 316) cu design cu orificiu complet, scaune din PTFE și servomotoare pneumatice rezistente la explozie.

• Corpul din oțel inoxidabil 316 rezistă la coroziune ușoară. Designul port complet nu are zone moarte de curgere, reducând acumularea și deteriorarea materialului pentru a îndeplini cerințele zilnice de igienă în producția chimică.
• Funcționarea pe termen lung cu efort redus în condiții reduse elimină riscul de penetrare a mediului și contaminarea încrucișată între schimbările de lot.
• Actuatoarele pneumatice antiexplozive montate direct pe platforma înaltă ISO îndeplinesc direct cerințele de protecție împotriva exploziilor din atelierele chimice, fără modificări suplimentare.
• Designul divizat din 2 piese permite dezasamblarea rapidă pentru curățarea și sterilizarea interioară, reducând timpul de curățare prin schimbarea lotului prin60%.

Sistemul Clean-in-Place (CIP) la temperatură înaltă dintr-o fabrică de producție de băuturi funcționează la 3,0 MPa, cu agenți de curățare alcalini la 80°C. Supapele trebuie să fie rezistente la temperatură și la coroziune, să ofere etanșare fiabilă, să sprijine controlul automat al programului și să respecte standardele GMP pentru alimente.

Vane cu bilă cu platformă înaltă din 2 piese 2000 WOG de calitate alimentară din oțel inoxidabil CF8, echipate cu scaune pentru temperatură înaltă ranforsate cu RPTFE și actuatoare pneumatice sanitare montate direct.

• Presiunea de operare de 3,0 MPa este cu mult sub valoarea nominală de 2000 WOG, oferind o rezervă de presiune mare chiar și la temperaturi ridicate, fără risc de defectare a etanșării sau deformare a corpului.
• Scaunele ranforsate cu RPTFE oferă o rezistență superioară la temperatură și la substanțe chimice, cu o durată de viață de două ori mai mare față de scaunele standard din PTFE, suportând curățarea continuă cu fluidele de curățare la temperatură înaltă.
• Designul cu montare directă a platformei înalte nu creează zone moarte de igienă la interfața actuator-valvă, ușor de curățat și dezinfectat, în conformitate cu cerințele de certificare GMP din industria alimentară.
• Corpul supapei din 2 piese permite dezasamblarea rapidă pentru inspecția curățeniei interioare fără a îndepărta întreaga conductă, simplificând inspecția și întreținerea de rutină.
