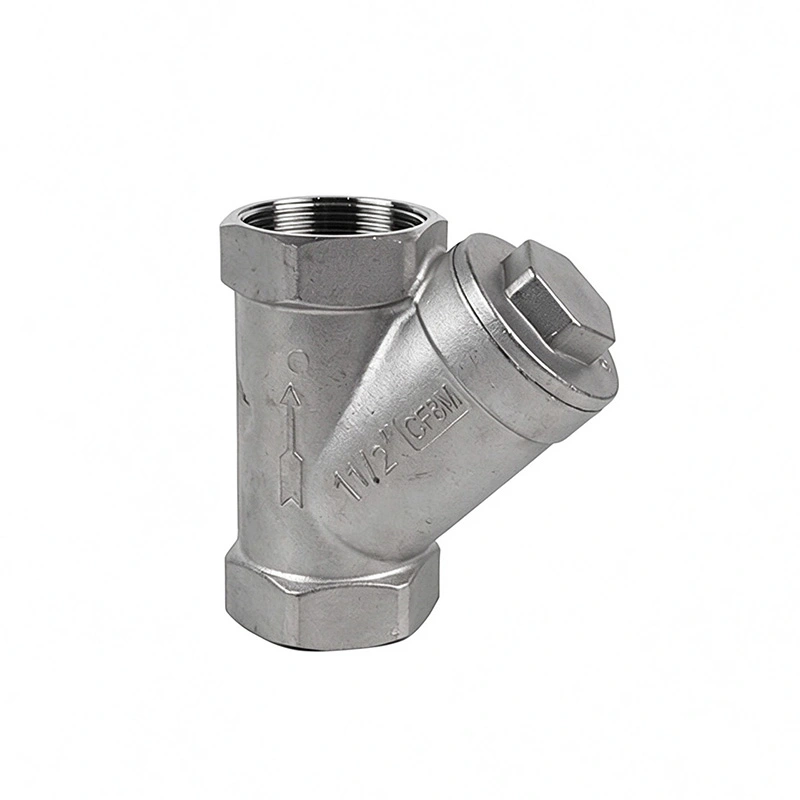

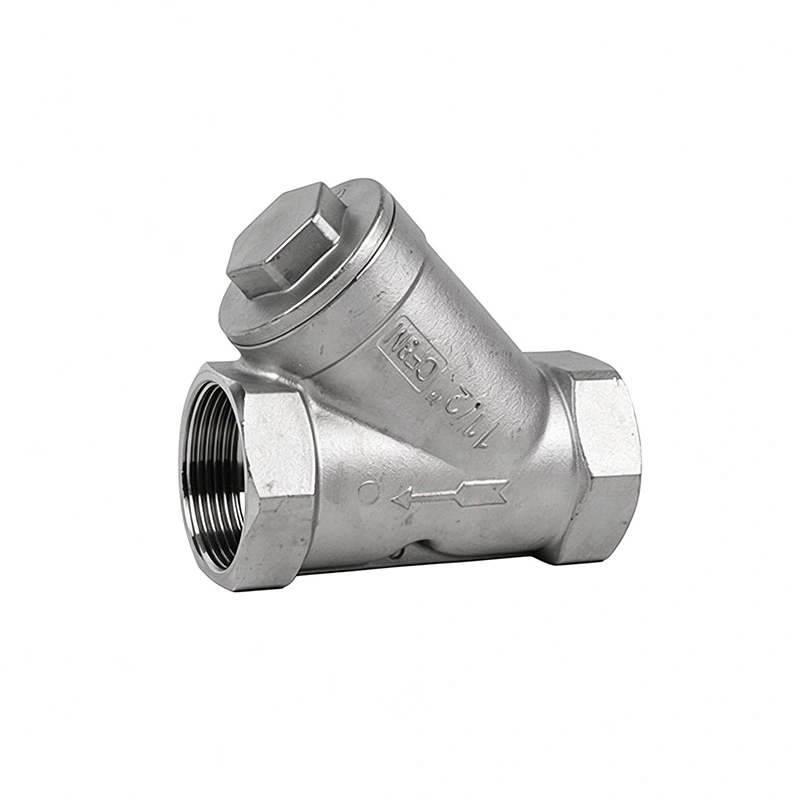

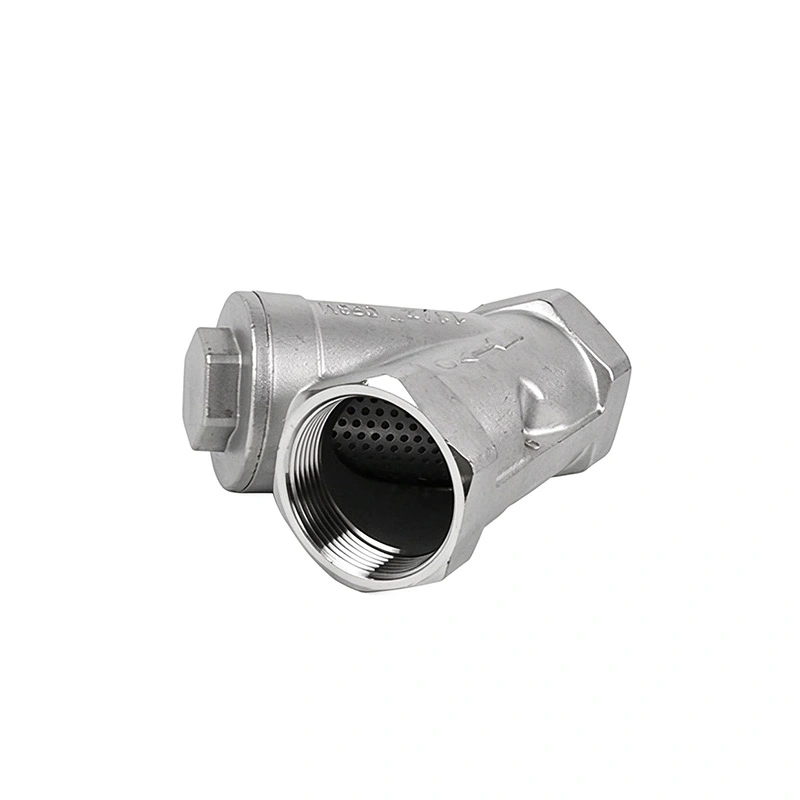

Filtru Y din oțel inoxidabil

Un filtru Y din oțel inoxidabil este utilizat pentru a îndepărta solidele în suspensie, rugina, calarul și alte particule nedorite dintr-o linie de fluid înainte ca acestea să ajungă la echipamentele din aval. Este instalat în mod obișnuit în amonte de pompe, supape de control, contoare, schimbătoare de căldură și alte componente care pot fi afectate de contaminanți solizi.

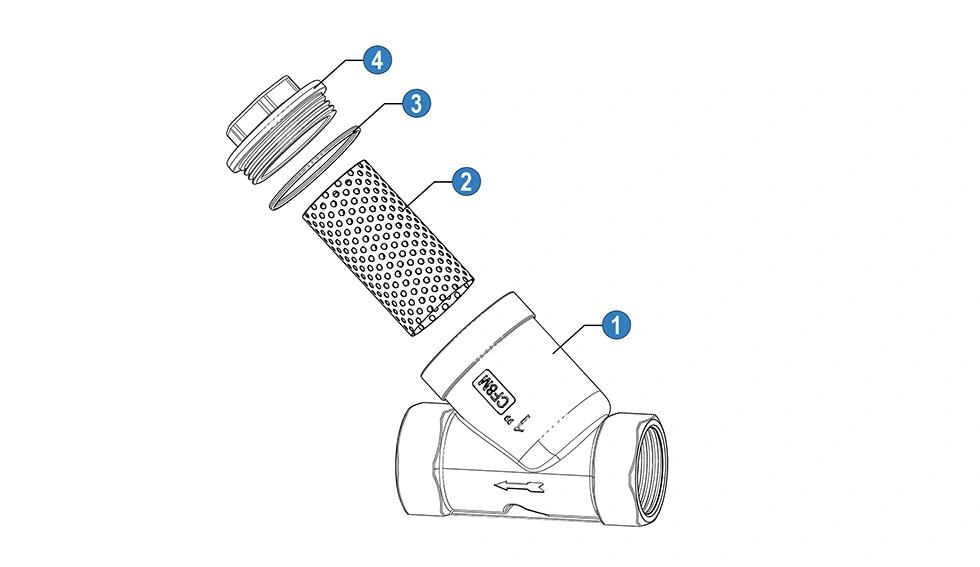

Fluidul pătrunde prin orificiu de admisie și trece printr-un ecran detașabil instalat în interiorul corpului sită. Particulele solide sunt reținute de ecran, în timp ce fluidul filtrat continuă prin orificiu de evacuare. Ecranul poate fi îndepărtat și curățat atunci când resturile acumulate încep să restricționeze fluxul.

Ecranul trebuie inspectat și curățat atunci când diferența de presiune pe sită crește, debitul din aval scade sau inspecția de rutină arată o cantitate semnificativă de resturi colectate. Intervalul de curățare depinde de curățenia mediului și de condițiile de funcționare.

Selectarea trebuie să ia în considerare dimensiunea conductei, debitul, presiunea de funcționare, temperatura, tipul de fluid și nivelul de filtrare necesar. Filtrul trebuie să asigure capacitatea de curgere necesară fără a crea pierderi excesive de presiune în condiții normale de funcționare.

Precizia filtrării este determinată de deschiderea ecranului sau de specificațiile rețelei. Un ecran mai fin poate reține particule mai mici, dar poate crea și o cădere de presiune mai mare și poate necesita curățare mai frecventă. Prin urmare, sita adecvată trebuie selectată în funcție de dimensiunea particulelor care trebuie îndepărtată și de debitul necesar.

Filtrele Y pot fi utilizate cu apă, ulei, gaz și alte fluide industriale compatibile. Materialul corpului, materialul ecranului, componentele de etanșare, presiunea nominală și temperatura nominală trebuie verificate în raport cu condițiile reale de funcționare înainte de selecție.

Da. Direcția de curgere trebuie să urmeze săgeata sau marcajul de curgere de pe corpul sităi. Poziția de instalare ar trebui să permită, de asemenea, accesul camerei ecranului pentru inspecție și curățare. Pentru configurația specifică trebuie urmate instrucțiunile de instalare ale producătorului.

O sită Y este utilizată în general pentru îndepărtarea mecanică a particulelor solide dintr-o conductă și este adesea instalată ca dispozitiv de protecție în amonte de alte echipamente. Un filtru poate folosi un mediu de filtrare mai fin sau mai specializat atunci când este necesar un anumit nivel de îndepărtare a particulelor. Alegerea potrivită depinde de fluid, dimensiunea particulelor, debitul și cerințele de filtrare.

Pierderea de presiune poate fi afectată de dimensiunea filtrului, deschiderea sităi, debitul, vâscozitatea fluidului și cantitatea de reziduuri acumulate pe ecran. Selectarea unei dimensiuni adecvate și curățarea ecranului înainte de apariția murdării excesive pot ajuta la menținerea condițiilor de debit necesare.

Informațiile cheie includ dimensiunea nominală a conductei, tipul de conexiune, fluidul fluid, presiunea de funcționare, temperatura de funcționare, debitul, precizia necesară de filtrare, materialul corpului și specificațiile ecranului. Pentru aplicații speciale, trebuie confirmate și cerințe suplimentare, cum ar fi rezistența la coroziune, orientarea instalării sau documentația de inspecție.
