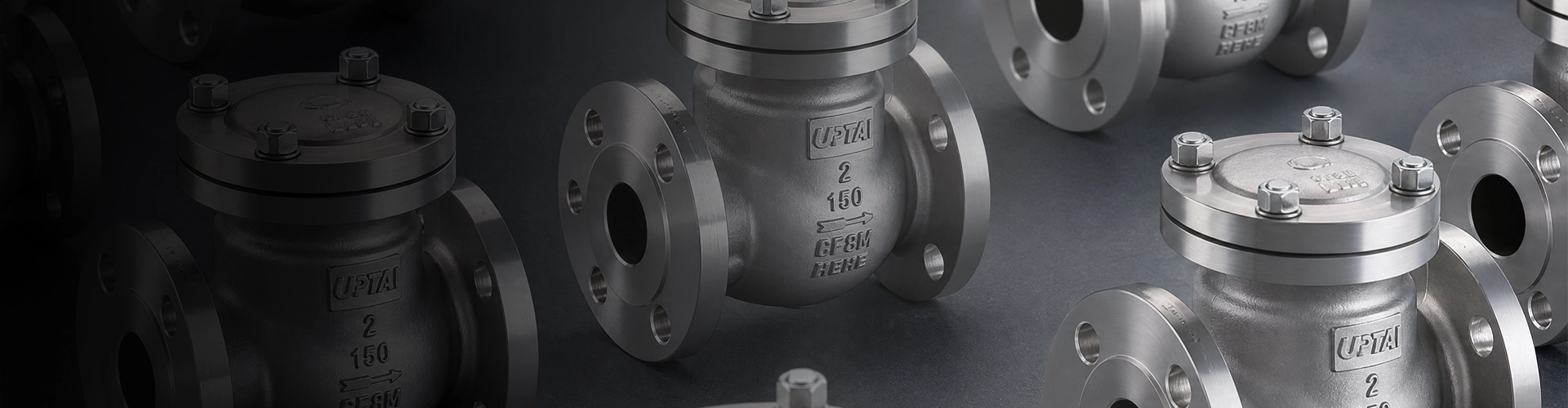

Supape de reținere
Supape de reținere directă din fabrică cu prețuri competitive
Supapele de reținere Shangtai sunt proiectate pentru a permite fluidului să curgă într-o singură direcție, prevenind în același timp curgerea inversă atunci când direcția de curgere se schimbă. Spre deosebire de supapele de izolare acționate manual, aceste supape cu acțiune automată răspund la condițiile de presiune și debit din conductă fără a necesita un actuator extern.
Acestea sunt instalate în mod obișnuit în aval de pompe, compresoare și alte echipamente de proces pentru a ajuta la reducerea riscului de retur și pentru a proteja sistemele de conducte conectate. Shangtai furnizează diferite construcții de supape pentru tratarea apei, petrol și gaze, procesare chimică, uzine petrochimice, generare de energie, HVAC și aplicații industriale generale.
Alimentare cu supapă de reținere industrială
Shangtai acceptă selecția supapei în funcție de dimensiunea conductei, clasa de presiune, mediu, temperatură, direcția de curgere, poziția de instalare, tipul de conexiune și caracteristicile de răspuns necesare. Trimiteți condițiile dumneavoastră de funcționare pentru confirmare tehnică și cotație.
Tipuri de produse pentru diferite condiții de conducte
Mecanismul de închidere are un efect direct asupra răspunsului la deschidere, pierderea de presiune, cerințele de instalare și rezistența la curgere inversă. Selectarea construcției adecvate necesită luarea în considerare a caracteristicilor debitului conductei și a echipamentului protejat.
Supape de reținere oscilante
Un disc articulat se deschide sub flux înainte și revine către scaun atunci când fluxul se inversează. Modelele de balansare sunt utilizate în mod obișnuit în sistemele de conducte de apă, utilități și industriale, unde sunt disponibile condiții de curgere adecvate.
Ridicați supapele de reținere
Elementul de închidere se mișcă vertical de la scaun ca răspuns la presiunea debitului. Această construcție poate fi luată în considerare pentru aplicații care necesită mișcare controlată a discului și condiții de instalare adecvate.
Supape de reținere cu piston
Construcția de tip piston folosește un piston sau un disc ghidat pentru a controla fluxul înainte și invers. Poate fi selectat pentru sistemele de proces în care sunt necesare un comportament de închidere stabil și o mișcare ghidată.
Supape de reținere cu bilă
O minge se mișcă în funcție de direcția și presiunea fluidului. Aceste supape sunt utilizate în aplicații de lichide și utilitare selectate în care este potrivit un mecanism de închidere compact cu acțiune automată.
Supape de reținere cu două plăci
Plăcile duble se deschid sub flux înainte și se închid atunci când fluxul se inversează. Construcția lor compactă în stil wafer poate ajuta la reducerea spațiului de instalare în sistemele de conducte adecvate.
Supape de reținere a fluxului axial
Modelele de flux axial ghidează elementul de închidere de-a lungul axei conductei și pot fi luate în considerare acolo unde sunt necesare un răspuns rapid, o instalare compactă și caracteristici de debit controlat.
Prevenirea refluxului pentru pompe și echipamente de proces
Curgerea inversă poate apărea atunci când o pompă se oprește, se schimbă condițiile de presiune sau fluidul se deplasează între secțiunile conectate ale unui sistem de conducte. O supapă de reținere selectată corespunzător se poate închide automat atunci când relația de presiune amonte-aval se modifică, ajutând la limitarea fluxului invers.
Instalarea este deosebit de importantă în jurul liniilor de refulare a pompei. Tipul supapei, caracteristicile de închidere, distanța de la evacuarea pompei și coturile sau fitingurile din apropiere pot afecta comportamentul sistemului. Pentru aplicațiile sensibile la supratensiuni, răspunsul la închidere și potențialul de lovituri de berbec trebuie evaluate în timpul selectării supapei.
Factori cheie de selecție:Mediu, dimensiunea nominală, presiunea nominală, temperatura de funcționare, debitul, direcția de curgere, poziția de instalare, pierderea de presiune admisă, presiunea de fisurare, caracteristicile de închidere și tipul de conexiune.
Cerințe de presiune și debit de fisurare
Presiunea de cracare se referă la presiunea diferențială minimă necesară pentru a îndepărta elementul de închidere de la locul său și pentru a permite curgerea să înceapă. Acest parametru devine deosebit de important în sistemele de joasă presiune, cu debit gravitațional și cu viteză mică.
O supapă cu rezistență excesivă la deschidere poate crea pierderi nedorite de presiune sau poate limita debitul într-un sistem cu presiune disponibilă limitată. Dimpotrivă, caracteristicile de închidere trebuie să fie adecvate aplicației pentru a reduce riscul de funcționare instabilă sau de supratensiuni de presiune legate de curgerea inversă.
Atunci când solicitați o configurație, furnizarea debitului normal și minim, a presiunii de funcționare și a presiunii diferențiale disponibile poate ajuta la determinarea unui design intern adecvat.
Materiale pentru apă, proces și servicii industriale
Selectarea materialului trebuie să se bazeze pe mediu de lucru, temperatură, presiune, condiții de coroziune și cerințele aplicabile ale proiectului. În funcție de construcția supapei, corpul și materialele componentelor interne pot fi specificate pentru diferite servicii industriale.
Oțel carbon
Folosit pentru aplicații adecvate de petrol, gaz, apă, abur și procese industriale în care oțelul carbon este compatibil cu mediul de operare.
Oţel inoxidabil
Selectat pentru aplicații în care este necesară o rezistență îmbunătățită la coroziune. Gradul adecvat trebuie determinat în funcție de fluid și temperatură.
Scaun și materiale de etanșare
Scaunul, garnitura și materialele de etanșare trebuie selectate în funcție de compatibilitatea fluidelor, presiunea, temperatura și performanța de închidere necesară.
Componente interne
Discul, balamaua, arcul, pistonul, bilă și alte componente interne trebuie specificate în funcție de construcția supapei și de condițiile de funcționare.
Conexiuni la capăt și orientare la instalare
Configurațiile de conexiune disponibile pot include capete cu flanșă, plachetă, ureche, sudură cap la cap, sudură prin soclu, filetate și alte capete specificate de proiect. Conexiunea selectată trebuie să se potrivească cu dimensiunile conductei, clasa de presiune, metoda de instalare și standardul de conectare aplicabil.
Nu orice design este potrivit pentru fiecare direcție de instalare. Unele modele pot funcționa în conducte orizontale și verticale, în timp ce altele necesită o orientare specifică a fluxului sau o poziție de instalare. Verificați întotdeauna săgeata debitului supapei și cerințele de instalare ale producătorului înainte de punere în funcțiune.
Pentru instalațiile verticale, direcția curgerii fluidului și caracteristicile de greutate sau arc ale elementului de închidere pot afecta comportamentul de deschidere și închidere. Acești factori trebuie luați în considerare atunci când alegeți construcția supapei.
Reducerea zgomotului, vibrațiilor și ciocanului de apă
Pot apărea zgomote sau vibrații atunci când elementul de închidere se deschide și se închide în mod repetat în condiții de curgere instabile. Dimensionarea incorectă, viteza scăzută sau fluctuantă a curgerii, turbulențele, reziduurile și instalarea necorespunzătoare în apropierea pompelor sau a coturilor pot contribui la acest comportament.
Lovitura de berbec este o altă considerație importantă în sistemele în care viteza fluidului se modifică rapid. Caracteristicile de închidere a supapei, structura conductei, funcționarea pompei și volumul sistemului trebuie evaluate împreună, mai degrabă decât selectarea supapei pe baza dimensiunii nominale a conductei.
Pentru aplicații de evacuare a pompei și debit de mare viteză
Furnizați debitul pompei, presiunea de refulare, dimensiunea conductei, caracteristicile fluidului, poziția de instalare și orice problemă cunoscută privind ciocănirea sau vibrațiile. Aceste informații îl ajută pe Shangtai să evalueze construcția corespunzătoare a supapei și caracteristicile de închidere.
Aplicații în sistemele de conducte industriale
Aceste supape cu acțiune automată sunt utilizate oriunde fluxul invers ar putea afecta funcționarea echipamentului, stabilitatea procesului sau performanța conductei. Construcția potrivită depinde de mediu, condițiile de curgere, presiune, temperatură și aranjamentul de instalare.
Linii de evacuare a pompei
Instalat în aval de pompe pentru a preveni curgerea inversă atunci când pompa se oprește sau presiunea sistemului se modifică.
Sisteme de petrol și gaze
Folosit în anumite conducte de producție, transport, proces și utilități unde este necesar controlul unidirecțional al debitului.
Tratarea apei
Aplicat în sistemele de alimentare cu apă, tratare, pompare și apă uzată pentru prevenirea returului de conducte.
Chimice și Petrochimice
Materialul și configurațiile de etanșare pot fi selectate în funcție de mediul chimic, presiune, temperatură și condițiile de coroziune.
Generare de energie
Folosit în sisteme adecvate de apă, abur, răcire și auxiliare unde este necesară protecția împotriva curgerii inverse.
HVAC și utilități
Selectat pentru sisteme adecvate de apă răcită, apă de încălzire, pompe și conducte de utilități în funcție de condițiile de funcționare.
Producție și inspecție
Shangtai gestionează producția, inspecția și furnizarea în conformitate cu configurația supapei specificate și cerințele de aplicare. Controlul calității poate include inspecția dimensională, verificarea materialelor, testarea presiunii, performanța de etanșare, verificări de funcționare și alte proceduri de inspecție aplicabile.
Robinetele Shangtai sunt certificate ISO 9001, CE și EAC. Produsele selectate pot fi, de asemenea, fabricate și testate conform standardelor internaționale aplicabile, inclusiv API 6D și API 598, atunci când proiectul este necesar.
Documentatia proiectului:Pentru proiectele tehnice, specificați standardele de proiectare și testare aplicabile, clasa de presiune, cerințele de material, standardul de conectare, cerințele de inspecție și documentele de certificare atunci când trimiteți o cerere.
Cum să specificați supapa de reținere potrivită
Selectarea supapei ar trebui să înceapă cu condițiile de funcționare, mai degrabă decât cu diametrul conductei. Mediul, debitul, presiunea, temperatura, orientarea instalației, pierderea de presiune admisibilă și răspunsul necesar la debit invers afectează toate construcția corespunzătoare a supapei.
Pentru sistemele cu pompe și compresoare, furnizați debite normale și maxime, presiunea de funcționare, dimensiunea țevii, tipul de echipament și orice condiții cunoscute de supratensiune sau lovituri de berbec. Pentru sistemele de joasă presiune, presiunea de fisurare și debitul minim de funcționare sunt parametrii de selecție deosebit de utili.
De asemenea, puteți furniza desene de conducte, grafice de supape, fișe de date ale echipamentelor sau specificații existente ale supapelor. Shangtai poate revizui informațiile disponibile înainte de a pregăti o configurație și o ofertă. Pentru alte produse de supape industriale, vizitațiGama de produse pentru valve Shangtai.
Întrebări frecvente
Care sunt tipurile comune disponibile?
ComunSupape de rețineretipurile includ modele de balansare, ridicare, piston, bile, plăci duble și flux axial. Fiecare construcție are caracteristici diferite de debit, închidere, pierdere de presiune și instalare.
Cum aleg tipul potrivit?
Selectarea depinde de mediu de lucru, dimensiunea conductei, presiunea nominală, temperatură, debitul, poziția de instalare, pierderea de presiune admisă, presiunea de fisurare și răspunsul de închidere necesar.
Aceste supape pot fi instalate vertical?
Unele modele pot fi instalate vertical, în timp ce altele necesită o orientare specifică. Urmați întotdeauna săgeata de curgere, instrucțiunile de instalare și cerințele privind conductele de proiect.
Ce este presiunea de cracare?
Presiunea de crăpare este presiunea diferențială minimă necesară pentru a îndepărta elementul de închidere de la locul său și pentru a începe curgerea înainte. Este deosebit de relevant în sistemele de joasă presiune și de curgere gravitațională.
De ce o supapă face zgomot sau vibrează?
Cauzele posibile includ dimensionarea incorectă, debitul instabil, viteza scăzută a curgerii, turbulența, lovitura de berbec, resturile interne sau instalarea prea aproape de pompe, coturi sau alte perturbări ale fluxului.
Ce conexiuni finale sunt disponibile?
Opțiunile obișnuite includ conexiuni cu flanșă, plachetă, ureche, sudură cap la cap, sudură prin soclu, filetate și alte conexiuni specificate de proiect, în funcție de designul supapei și de cerințele conductei.
Ce întreținere este necesară?
Inspecția poate include elementul de închidere, știftul balamalei, arcul, suprafața scaunului, garnitura și curățarea interioară. Componentele de etanșare uzate sau deteriorate trebuie înlocuite în conformitate cu condițiile de service și cerințele de întreținere.
Ce informații sunt necesare pentru o cotație?
Vă rugăm să furnizați dimensiunea supapei, clasa de presiune, tipul de conectare, construcția vanei, materialul, mediul de lucru, temperatura, direcția debitului, debitul, poziția de instalare, cantitatea și orice desene sau documente tehnice necesare.
Aveți nevoie de o supapă pentru protecția împotriva refluxului?
Trimiteți dimensiunea conductei, presiunea, mediul, debitul, poziția de instalare, standardul de conectare și detaliile aplicației către Shangtai pentru confirmare tehnică și ofertă.
- View as

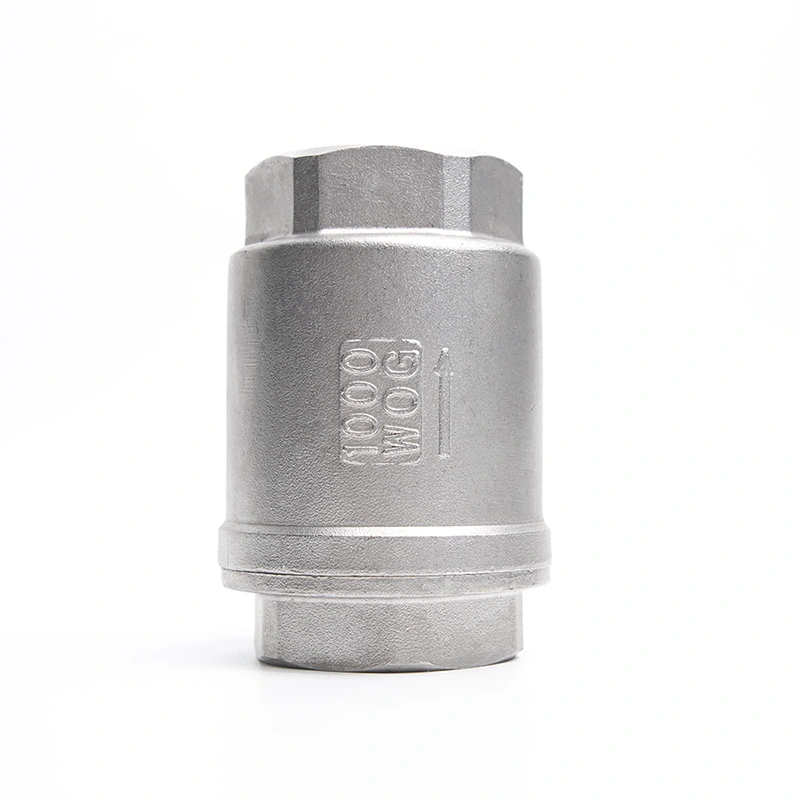

Supapă de reținere verticală cu arc din oțel inoxidabil
Supapa de reținere verticală cu arc din oțel inoxidabil Shangtai previne refluxul printr-o închidere rapidă asistată de arc, minimizând ciocănirea de ari. Fabricat din oțel inoxidabil premium, asigură o rezistență excelentă la coroziune și un control fiabil al debitului fără retur.

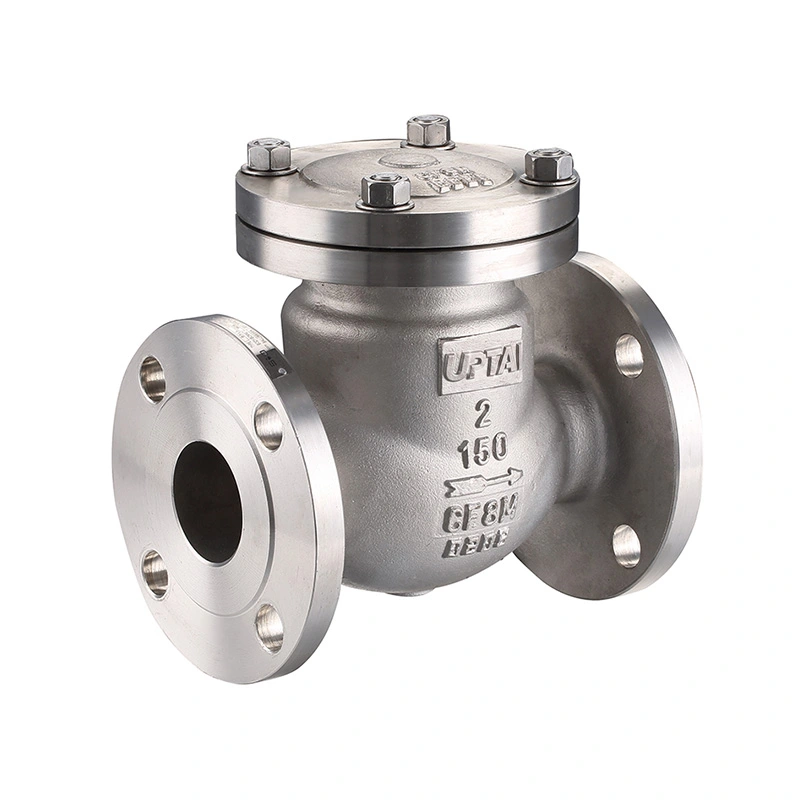

Supapă de reținere oscilantă ANSI clasa 150
Supapa de reținere Shangtai Swing Clasa ANSI 150 utilizează un disc articulat pentru a controla fluxul invers în conducte. Discul se deschide atunci când fluidul curge înainte și se închide când fluxul își schimbă direcția, prevenind refluxul către pompe, compresoare și alte echipamente. Este disponibil pentru conducte de diametru mare în sistemele de tratare a apei, petrochimice, electrice și industriale generale, cu diferite materiale și opțiuni de conectare disponibile în funcție de condițiile de serviciu.
