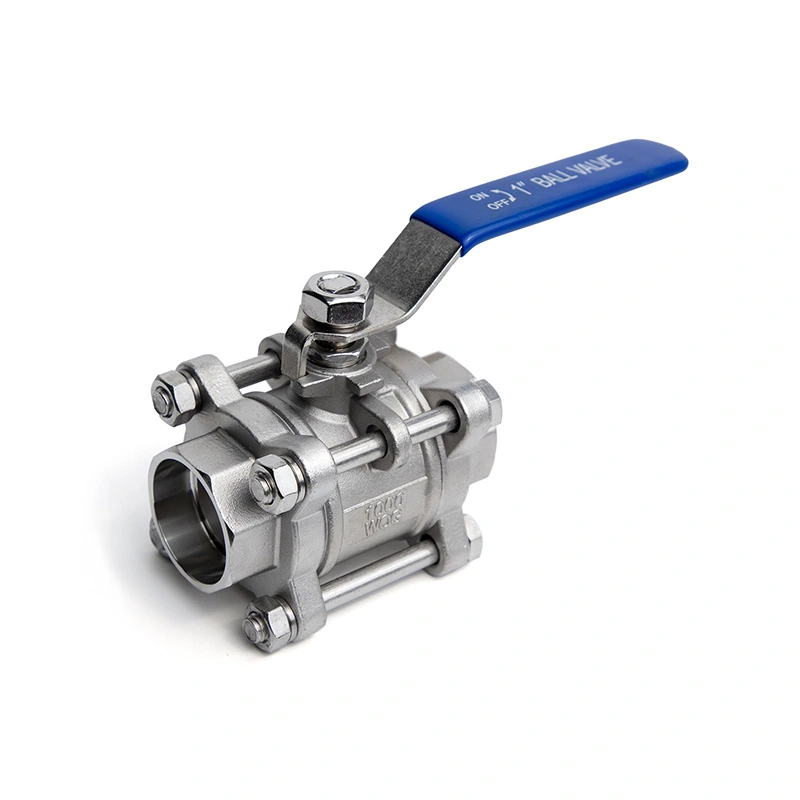

Supapă cu bilă din oțel inoxidabil de 3 bucăți

Supapa cu bilă din oțel inoxidabil cu capetele sudate cu mufă 3PC combină un corp din trei piese din oțel inoxidabil cu capete sudate prin mufă pentru conexiuni compacte și permanente la conducte. Construcția sa cu corp împărțit permite accesul la garniturile interne și la alte componente utile după ce supapa este izolată și depresurizată. Pasajul de curgere cu orificiul complet suportă o rezistență scăzută la debit, în timp ce designul cu bilă și scaun oferă o oprire bidirecțională pentru fluide compatibile. Este potrivit pentru conducte de înaltă presiune în petrol și gaze, procesare chimică, tratare a apei și alte sisteme industriale.

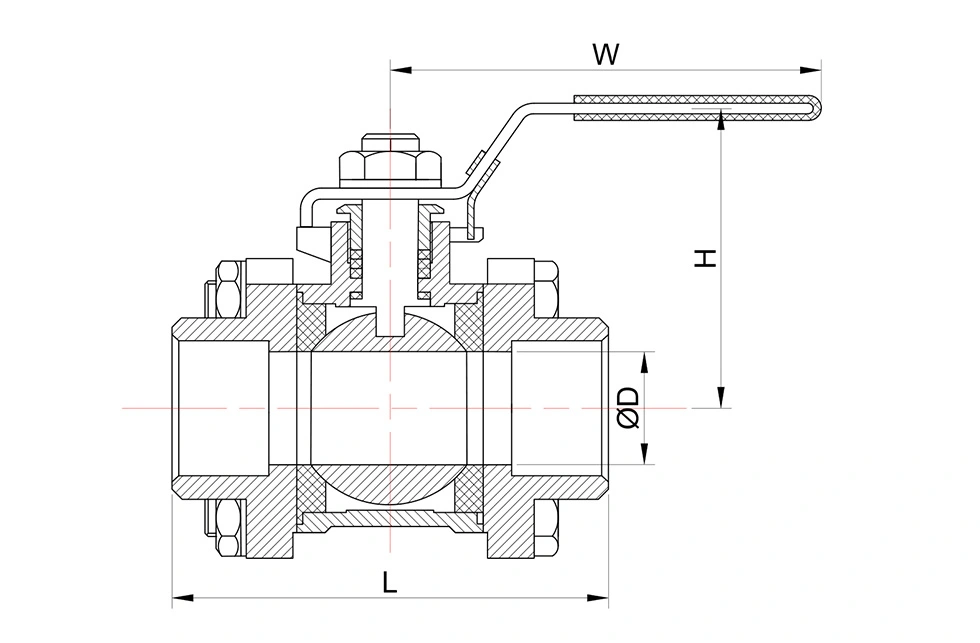

Dimensiuni principale

* N: Capetele filetelor conform ANSl B 2.1 NPT
* B: Capetele filetului conform BS21 BSP

KvVALORI

Kv (m3/h) = Debitul de apă în metru cub pe oră care va genera o cădere de presiune de 1 bar pe valvă.

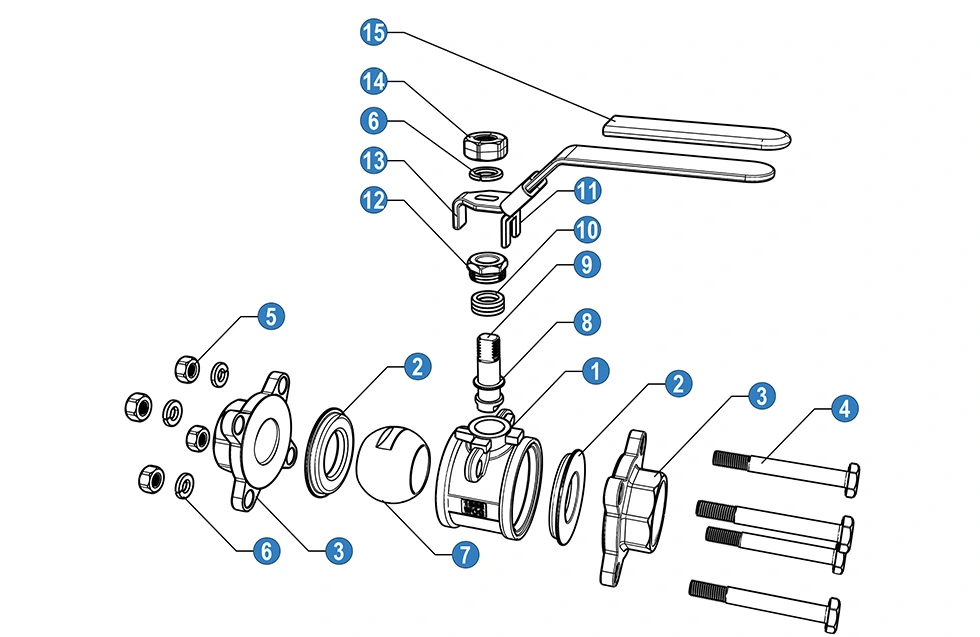

Funcții ale supapei și caracteristici cheie

1. Conexiune priză-sudare

Capetele mufelor de sudură sunt prelucrate la dimensiunile de conectare specificate pentru instalarea sudată cu conducte compatibile. Această conexiune este utilizată în mod obișnuit pe liniile industriale cu diametru mic, unde este necesară o îmbinare permanentă între conductă și supapă. Sudarea trebuie să urmeze specificațiile și procedura aplicabile pentru conducte.

2. Corp din trei piese

Corpul cu șuruburi din trei piese permite accesul la componentele interne ale supapei după ce conducta a fost izolată și depresurizată. Garniturile și alte piese reparabile pot fi inspectate sau înlocuite fără a înlocui ansamblul complet al supapei.

3. Etanșarea bilei și a scaunului

Bila se rotește împotriva scaunului pentru a deschide sau închide pasajul de curgere. Supapa asigură închiderea în ambele direcții de curgere atunci când scaunul și materialele de etanșare selectate sunt potrivite pentru condițiile de funcționare. Pasajul de curgere permite, de asemenea, fluidului să treacă prin supapă cu obstrucție limitată atunci când este complet deschis.

4. Construcție din oțel inoxidabil

Construcția din oțel inoxidabil este disponibilă pentru aplicații care implică apă, ulei, gaz și medii chimice compatibile. Alegerea materialului trebuie să țină cont de compoziția fluidului, concentrația, temperatura de funcționare, presiunea și condițiile de coroziune.

Despre Shangtai

Shangtai are sediul în Wenzhou, Zhejiang, China și produce supape industriale pentru piețele interne și de export. Activitățile sale de producție acoperă prelucrarea, asamblarea supapelor, testarea presiunii, inspecția și marcarea produselor.

Sistemul de management al calității este certificat conform ISO 9001, iar documentația CE este disponibilă pentru produsele aplicabile. Inspecția poate include verificări ale materialelor primite, inspecție în proces, inspecție terminată a supapelor și verificări înainte de expediere, conform cerințelor comenzii.

Pentru robinetele cu bilă cu sudură, pot fi furnizate diferite configurații de conectare în funcție de dimensiunile cerute și standardele aplicabile. Configurațiile tip A și Tip B de sudură sunt disponibile pentru cerințe specifice, cu dimensiunile conexiunii confirmate înainte de producție.

FAQ

1. Care este diferența dintre conexiunile prin sudură și filetate?

Conexiunile prin sudură folosesc o îmbinare sudată între supapă și țeavă, în timp ce conexiunile filetate se bazează pe filetele țevilor potrivite. Capetele sudate prin mufă sunt specificate în mod obișnuit pentru țevile cu orificii mici, unde este necesară o conexiune sudată permanentă. Conexiunea adecvată depinde de standardul de conducte, presiune, temperatură și cerințele de instalare.

2. Sunt disponibile diferite configurații de sudură cu mufă?

Da. Pot fi furnizate diferite configurații de sudură prin mufă, în funcție de dimensiunile cerute și standardele de conducte aplicabile. Tipul de conexiune și cerințele dimensionale trebuie confirmate înainte de producție, în special pentru supape de înlocuire și proiecte de export.

3. Se poate deschide supapa pentru întreținere internă?

Da. Corpul din trei piese poate fi separat după ce conducta a fost izolată și depresurizată, permițând inspectarea sau înlocuirea etanșărilor interne și a altor componente utile. Supapa nu trebuie dezasamblată în timp ce conducta este presurizată.

4. Ce documente sunt disponibile cu supapa?

Documentația ISO 9001 și CE poate fi furnizată pentru configurațiile aplicabile. Documentația materialului, înregistrările de inspecție, rapoartele de testare și desenele de produs pot fi, de asemenea, furnizate conform comenzii și cerințelor proiectului.

5. Ce aplicații sunt potrivite pentru o supapă cu bilă din oțel inoxidabil cu capete sudate cu mufă 3PC?

Supapa poate fi utilizată pentru fluide compatibile din petrol și gaze, petrochimie, procesare chimică, tratare a apei, generare de energie și conducte industriale generale. Materialul, scaunul și componentele de etanșare trebuie selectate în funcție de mediu, presiune și temperatură.

6. Ce informații sunt necesare pentru selectarea supapei?

Informațiile cheie includ dimensiunea supapei, presiunea nominală, dimensiunile de sudură, mediul de lucru, presiunea de funcționare, temperatura, corpul și materialele de etanșare, cantitatea și standardele aplicabile. Pentru proiectele de înlocuire, desenele supapelor existente sau informațiile dimensionale pot fi furnizate și pentru confirmare.
