Supape cu bilă de rezistență grea de 3 buc cu dispozitiv de blocare

Robinetul cu bilă pentru utilizare grea Shangtai 3PC cu dispozitiv de blocare este proiectat pentru sistemele de conducte industriale care necesită închidere sigură și operare manuală controlată. Construcția din trei piese oferă acces la componentele interne pentru întreținere, în timp ce mânerul blocabil ajută la prevenirea funcționării neintenționate a supapei. Pot fi furnizate diferite configurații de scaun, etanșare, presiune și temperatură în funcție de mediul de lucru și de cerințele aplicației.

Avantaje

1. Construcție robustă din trei piese

Corpul ranforsat din trei piese este proiectat pentru serviciul de conducte industriale unde este necesară o construcție robustă a supapei. Designul din trei piese permite, de asemenea, deschiderea supapei pentru inspecție sau întreținere fără a îndepărta întregul corp de supapă din conductă.

2. Mâner blocabil pentru operare controlată

Dispozitivul de blocare integrat ajută la menținerea mânerului în poziția selectată a supapei și reduce riscul de operare accidentală sau neautorizată. Această caracteristică este utilă în sistemele industriale în care poziția supapei trebuie controlată în timpul funcționării sau întreținerii.

3. Design tijă anti-explozie

Tija este reținută în interior pentru a ajuta la prevenirea ejectării tijei atunci când supapa este sub presiune. Această construcție oferă o caracteristică suplimentară de siguranță pentru serviciul industrial pornit/oprit.

4. Opțiuni de materiale din oțel inoxidabil

Configurația standard a materialului include opțiunile SS316 și SS304 pentru corp, bilă, tijă și alte componente. PTFE este utilizat pentru scaunul bilei, inelul de frecare și garnitura tijei în configurația listată. Alegerea materialului ar trebui să fie potrivită cu mediul de lucru, presiune și temperatură.

5. Capacitate de presiune și temperatură

Supapa este specificată cu o clasă de presiune CL150, o presiune maximă de 540 PSI și un interval de temperatură de la -25℃ la 150℃ conform configurației enumerate. Presiunea de lucru admisibilă reală trebuie verificată în raport cu condițiile de presiune-temperatura aplicabile înainte de selecție.

6. Fabricarea în fabrică și controlul calității

Shangtai gestionează producția de supape, prelucrarea, asamblarea, inspecția și testarea presiunii în fabrica sa. Documentația materialului și certificatele CE și ISO 9001 aplicabile pot fi furnizate în funcție de cerințele produsului și ale comenzii.

Dimensiuni principale

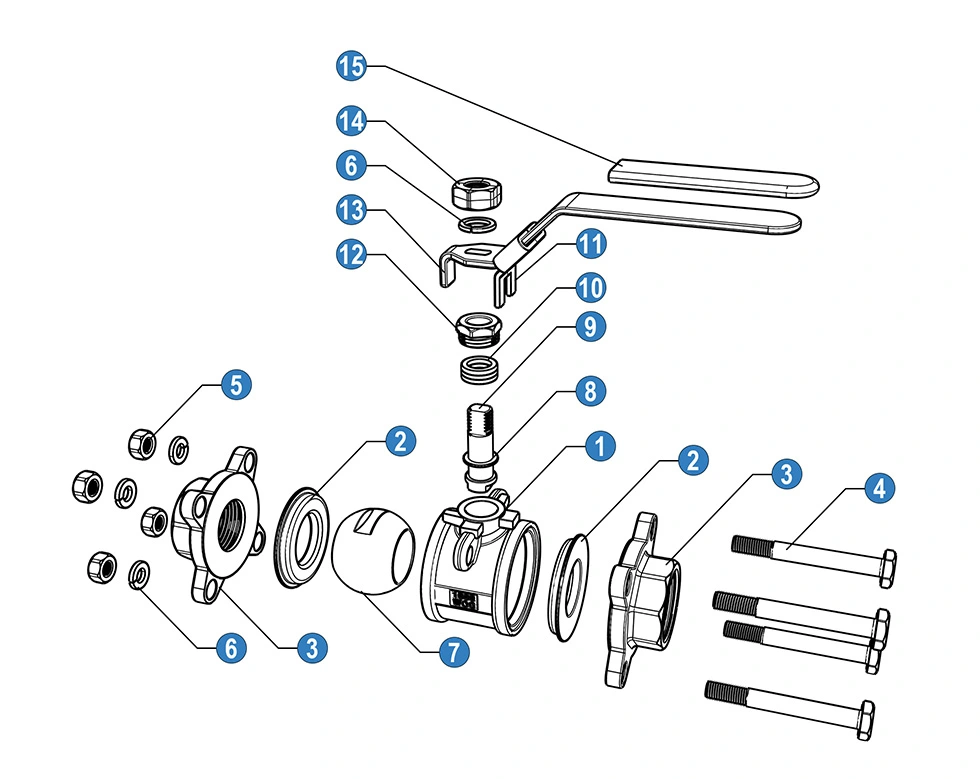

Materiale și componente

* N: Capetele filetelor conform ANSI B 2.1 NPT

* B: Capetele filetului conform BS21 BSP

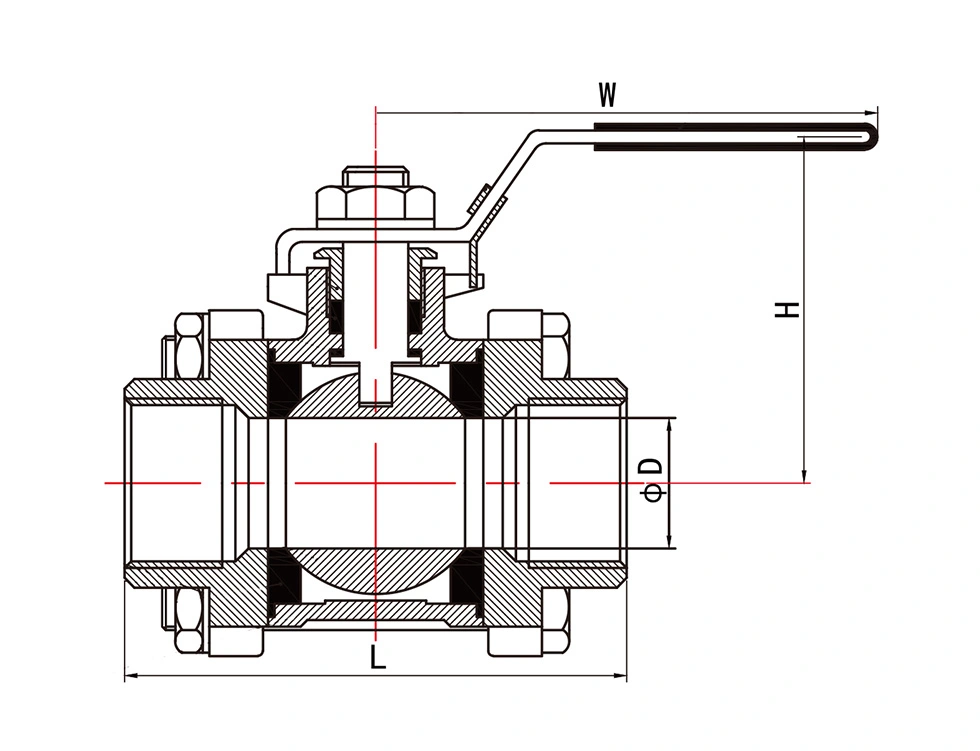

Dimensiuni generale

Valori Kv

Kv (m3/h) = Debitul de apă în metru cub pe oră care va genera o cădere de presiune de 1 bar pe valvă.

Aplicații

Supapa cu bilă de rezistență grea 3PC cu dispozitiv de blocare este potrivită pentru aplicațiile de conducte și echipamente industriale în care sunt necesare închiderea manuală și funcționarea controlată a supapei, inclusiv:

Petrol și gaze

Prelucrare chimică

Uzinele Petrochimice

Tratarea apei

Sisteme de energie și utilități

HVAC și conducte industriale

Sisteme de aer comprimat

Marină și construcții navale

FAQ

1. Ce este o supapă cu bilă de rezistență grea de 3 buc cu dispozitiv de blocare?

Este o supapă cu bilă din trei piese proiectată pentru service industrial on/off și echipată cu un dispozitiv de blocare pe mâner. Construcția din trei piese permite accesul la componentele interne ale supapei pentru inspecție și întreținere.

2. Care este scopul dispozitivului de blocare?

Dispozitivul de blocare ajută la asigurarea mânerului în poziția deschisă sau închisă selectată și reduce posibilitatea de funcționare neintenționată a supapei în timpul service-ului sau întreținerii normale.

3. Ce presiune și temperatură poate suporta această supapă?

Configurația listată are o clasă de presiune CL150, o presiune maximă de 540 PSI și un interval de temperatură de la -25℃ la 150℃. Presiunea admisibilă reală trebuie confirmată în funcție de dimensiunea supapei, temperatură, mediu și valoarea nominală de presiune-temperatura aplicabilă.

4. Ce materiale sunt disponibile?

Configurația enumerată folosește componente SS316 și SS304, cu PTFE utilizat pentru scaunul bilei, inelul de frecare și garnitura tijei. Alte opțiuni de materiale pot fi disponibile în funcție de mediul de operare și de cerințele aplicației.

5. Ce standarde de conectare sunt disponibile?

Supapa este disponibilă cu capete filetate NPT și BSP. Capetele filetului NPT urmează ANSI B 2.1 NPT, în timp ce capetele filetului BSP urmează BS21 BSP conform specificațiilor furnizate.

6. Care este valoarea Kv a unui robinet cu bilă?

Kv indică debitul de apă în metri cubi pe oră care produce o cădere de presiune de 1 bar pe supapă. Valorile Kv enumerate pot fi folosite ca referință atunci când se evaluează capacitatea de debit pentru diferite dimensiuni de supapă.

7. Supapa poate fi personalizată pentru diferite aplicații?

Da. Shangtai poate discuta despre diferite configurații ale corpului, scaunului, etanșării, presiunii, temperaturii, conexiunii și materialelor în funcție de mediul de lucru și cerințele de aplicare. Alte materiale sunt disponibile la cerere.

8. Ce standarde sunt folosite pentru supapă?

Specificația furnizată face referire la ASME B16.34 pentru proiectare și fabricație și evaluări presiune-temperatura, în timp ce API 598 este utilizat pentru testare și inspecție. Standardul aplicabil trebuie confirmat pentru configurația și comanda specifică a supapei.

9. Pot fi furnizate documente materiale și de calitate?

Da. Documentația materialului și certificatele CE și ISO 9001 aplicabile pot fi furnizate în funcție de configurația produsului și cerințele comenzii.

10. Shangtai este producător?

Da. Shangtai produce supapa și gestionează producția, prelucrarea, asamblarea, inspecția și procesele de aprovizionare aferente la fabrica sa din Wenzhou, China.
