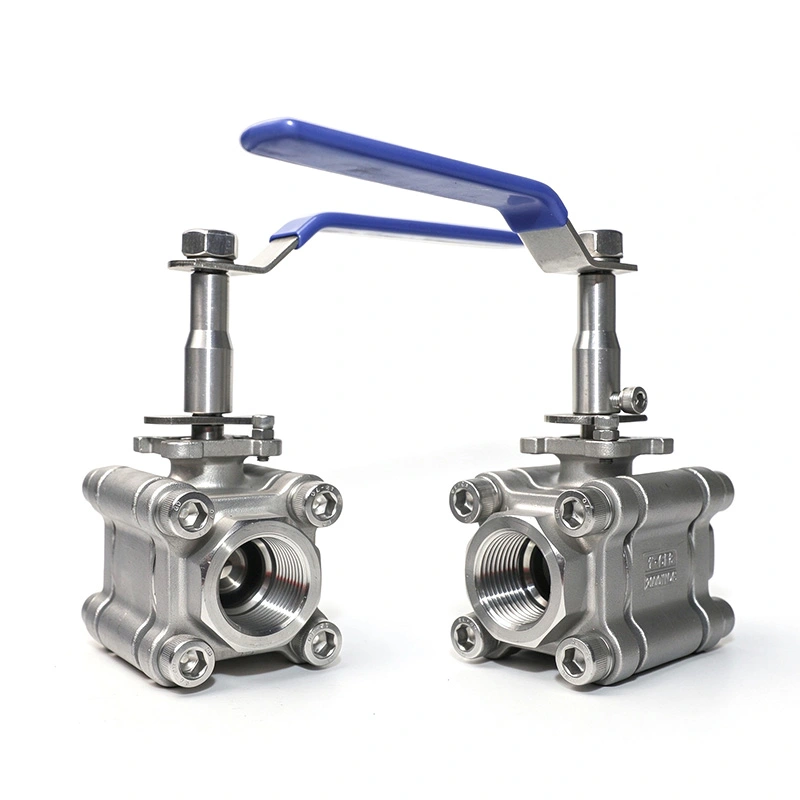

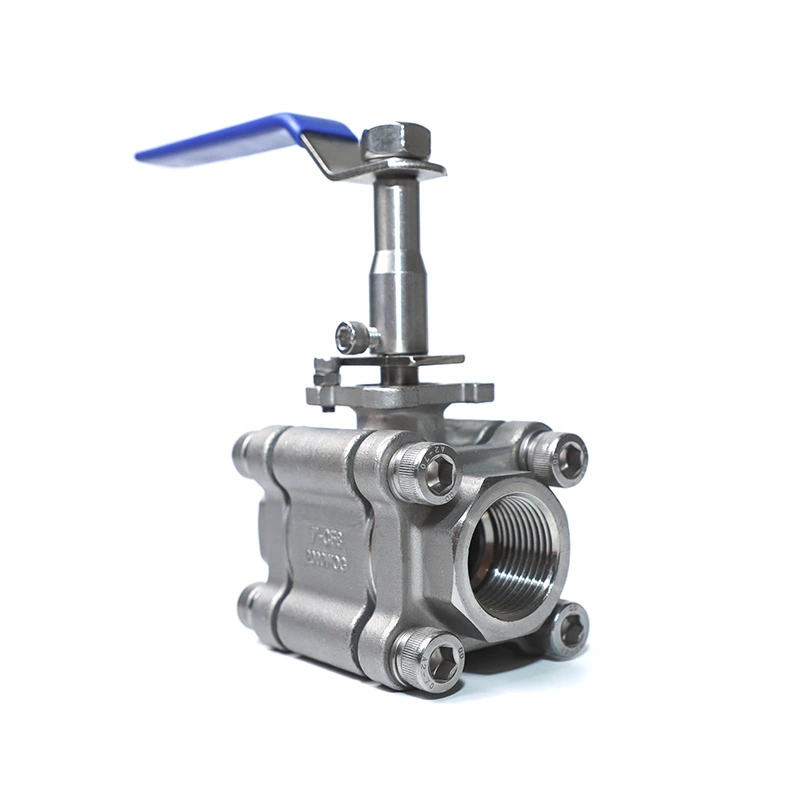

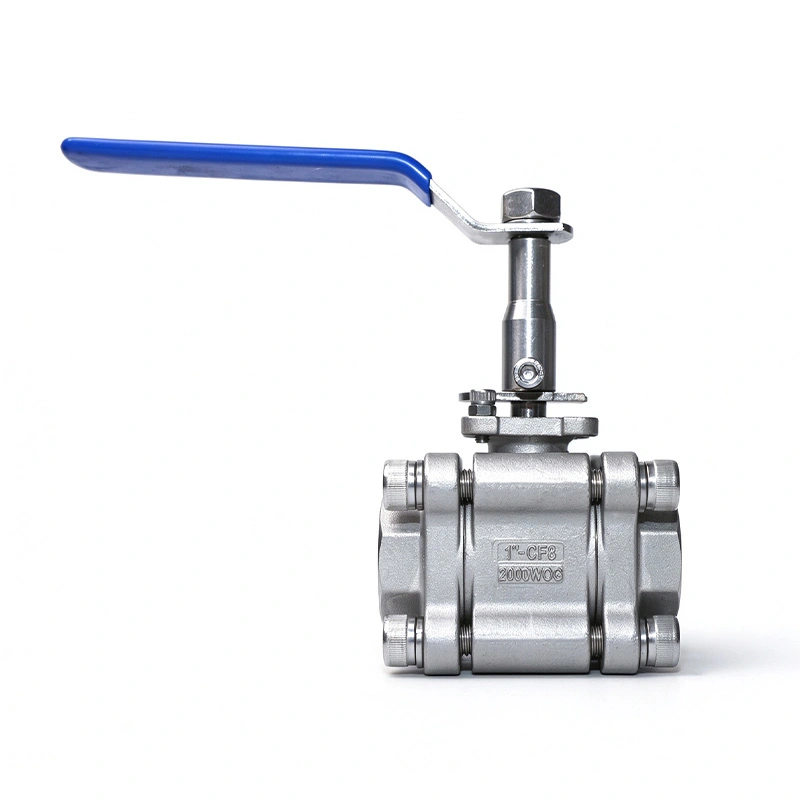

Supape cu bilă din oțel inoxidabil 3PC 2000WOG Tijă extinsă

Supape cu bilă din oțel inoxidabil 3PC 2000WOG Tija extinsă este proiectată pentru conducte izolate, instalații îngropate și alte aplicații în care punctul de funcționare al supapei trebuie extins. Supapa are un oțel inoxidabil 316 corp, bilă și tijă, o construcție din trei piese și conexiuni filetate NPT sau BSP. Tija extinsă permite supapa să fie acționată departe de secțiunea izolată sau îngropată a conductei.

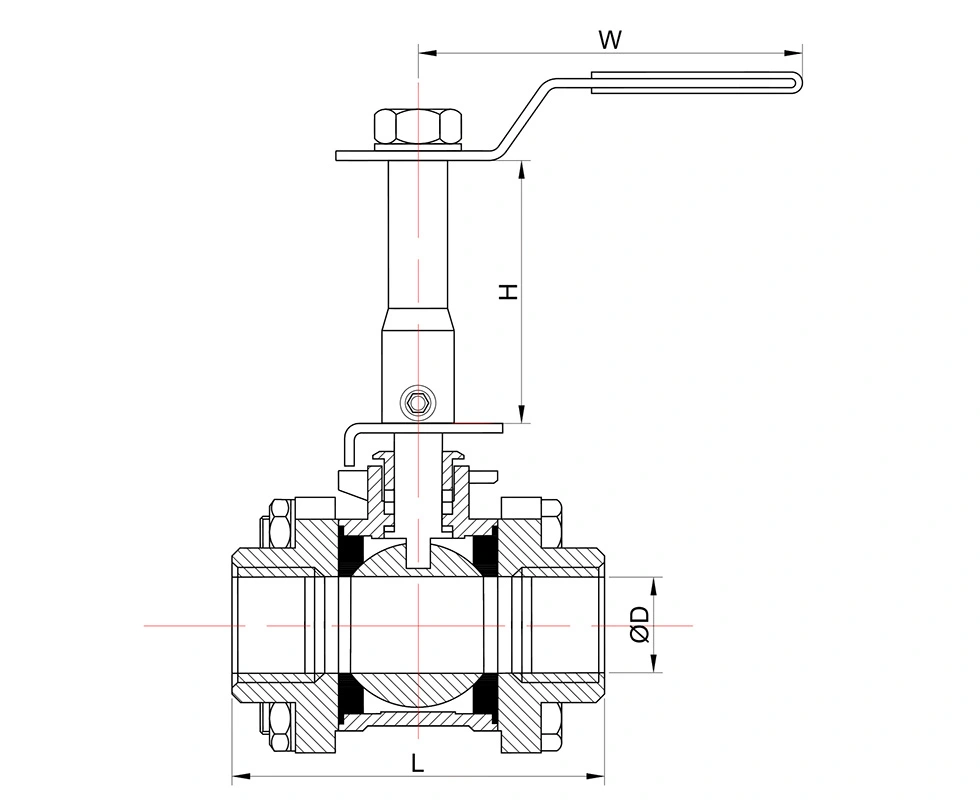

Dimensiuni principale

Dimensiuni generale:

Caracteristici cheie

1. Tijă extinsă pentru conducte izolate și îngropate

Tija extinsă plasează punctul de operare deasupra sau departe de zona de conectare a conductei. Această configurație este util acolo unde izolarea conductelor, instalarea subterană sau accesul limitat fac o tijă standard dificil de operat. Tija folosește și o structură anti-explozie pentru serviciul de presiune.

2. Construcție din oțel inoxidabil 316

Corpul este realizat din oțel inoxidabil ASTM A351 CF8M, în timp ce bila și tija folosesc ASTM A182 F316. Aceste materiale oferă rezistență la coroziune pentru aplicații compatibile cu apă, ulei, gaz și fluide industriale. Scaunul RPTFE este specificat pentru intervalul de temperatură și condițiile de funcționare enumerate.

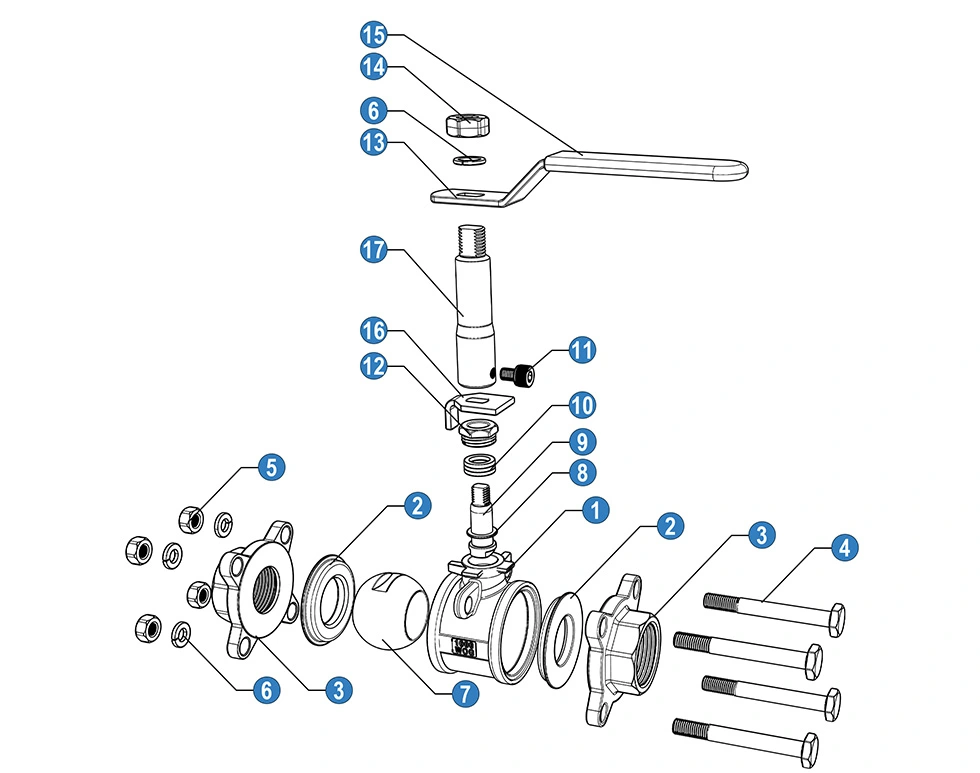

3. Corp din trei piese

Corpul din trei piese permite accesul la componentele interne pentru inspecție și întreținere. Supapa poate fi dezasamblate atunci când scaunul, garniturile sau alte piese interne trebuie verificate sau înlocuite, ceea ce este util pentru întreținerea sistemelor de conducte instalate.

4. Evaluare de presiune 2000WOG

Supapa cu bilă din oțel inoxidabil 3PC 2000WOG Tija extinsă este specificată pentru controlul fluidului de înaltă presiune, cu un presiunea maximă de 1975 PSI enumerată în datele produsului. Trebuie confirmată presiunea de lucru aplicabilă în funcție de dimensiunea supapei, temperatură, mediu și evaluarea relevantă presiune-temperatura.

Standarde și control al calității

Supapa este fabricată în conformitate cu cerințele ISO 17292/API 608, cu valori nominale de presiune-temperatura menționate conform ASME B16.34 și testarea și inspecția conform API 598. Inspecția producției include materialul primit verificări, încercări de presiune, teste de etanșare și inspecție finală a supapelor.

Documentația ISO 9001 și CE este disponibilă pentru configurațiile de supape aplicabile. Rapoartele de testare a materialelor pot fi, de asemenea furnizate conform cerințelor de comandă și documentație.

Aplicații

Supapa cu bilă din oțel inoxidabil 3PC 2000WOG Tija extinsă poate fi utilizată în sistemele de conducte în care supapă extinsă este necesară funcționarea, inclusiv linii de proces izolate, conducte îngropate, tratare a apei, sisteme de petrol și gaze, prelucrarea chimică și controlul general al fluidelor industriale.

Înainte de selecție, verificați mediul conductei, presiunea de funcționare, temperatura, standardul de conectare și disponibil spatiu de instalare. Compatibilitatea materialului trebuie confirmată și pentru corp, minge, tijă și scaun.

FAQ

1. La ce se folosește tija extinsă?

Tija extinsă este utilizată pentru conducte izolate, instalații îngropate și alte locații în care se află robinetul punctul de operare trebuie să fie poziționat departe de racordul conductei. Oferă acces la supapă fără îndepărtarea izolației din jur sau expunerea secțiunii de conductă îngropată.

2. Ce materiale sunt folosite pentru supapă?

Corpul este ASTM A351 CF8M (316), în timp ce bila și tija sunt ASTM A182 F316. Scaunul standard este RPTFE (PTFE+15% fv). Alte materiale sunt disponibile în funcție de condițiile de service solicitate.

3. Ce interval de presiune și temperatură suportă supapa?

Datele produsului enumeră o presiune maximă de 1975 PSI și un interval de temperatură de la -25℃ la 150℃. Permis efectiv presiunea depinde de dimensiunea supapei, temperatură, mediu și valoarea nominală de presiune-temperatura aplicabilă.

4. Ce conexiuni filete sunt disponibile?

Conexiunile filetate standard sunt NPT și BSP. Alte cerințe de conectare pot fi discutate în conformitate cu specificația conductei.

5. Pot fi personalizate materialele și componentele de etanșare?

Da. Alte materiale pentru corp, bilă, tijă, scaun și etanșare pot fi furnizate în funcție de mediu de operare, presiune și cerințele de temperatură.

6. Ce documente sunt disponibile?

Documentația aplicabilă a produsului poate include rapoarte de testare a materialelor, înregistrări de inspecție și ISO 9001 sau CE documentația pentru configurația relevantă a supapei.

7. Cum este ambalată supapa pentru export?

Supapele sunt ambalate în cutii de carton ondulat și cutii de placaj pentru expediere la export. Ambalajul poate fi ajustat în funcție de dimensiunea supapei, cantitatea de comandă și cerințele de transport.
