Supape cu bilă din oțel carbon 3 buc 2000WOG

Supapa cu bilă din oțel carbon 3PC 2000WOG este o supapă cu bilă din trei piese cu o tijă extinsă pentru conducte izolate, instalații îngropate și aplicații în care punctul de operare trebuie extins. Evaluarea 2000WOG și construcția din trei piese îl face potrivit pentru controlul fluidului pornit-oprit la presiune înaltă. Supapa poate fi dezasamblată pt inspectia si inlocuirea scaunelor sau a sigiliilor.

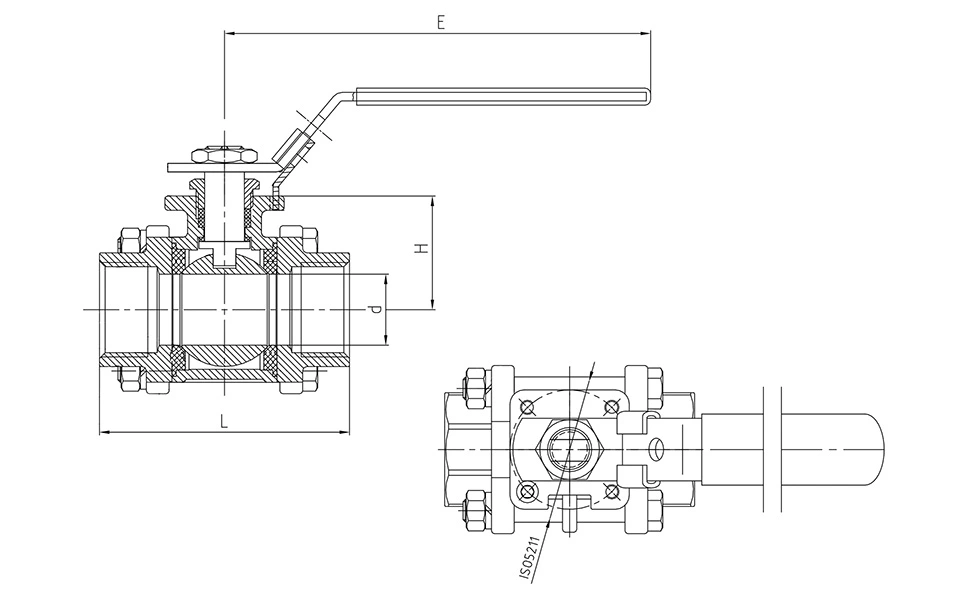

Dimensiuni principale

N: Capetele filetelor conform ANSI B 2.1 NPT
B: Capetele firelor conform BS21 BSP

Caracteristici cheie

1. Tijă extinsă pentru condiții speciale de instalare

Tija extinsă oferă acces la punctul de funcționare al supapei atunci când conducta este izolată, îngropată sau instalată într-o locație cu acces limitat. Structura tijei anti-explozie ajută la reținerea tijei în interiorul corpului supapei atunci când supapa este sub presiune.

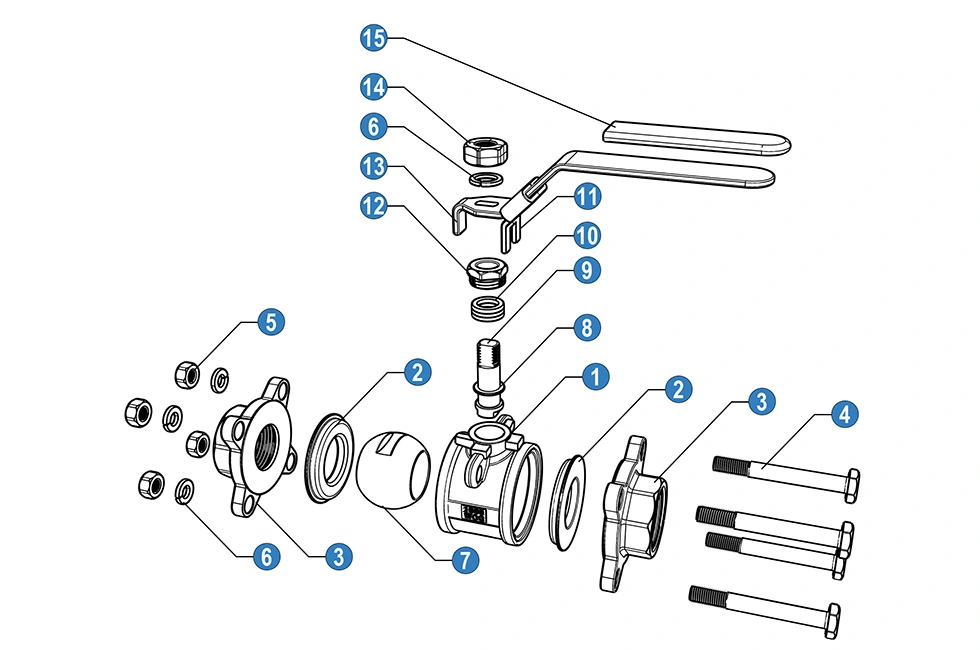

2. Construcție din trei piese

Corpul din trei piese permite deschiderea supapei pentru inspecție și întreținere. Scaune, garnituri si altele interne componentele pot fi accesate pentru înlocuire atunci când este necesar. Această construcție este practică pentru conducte industriale sisteme în care este necesară întreținerea periodică.

3. Presiune maximă 1975PSI

TheSupape cu bilă din oțel carbon 3 buc 2000WOGeste listat cu o presiune maximă de 1975PSI. The presiunea de lucru aplicabilă depinde de dimensiunea supapei, temperatură, mediu și de presiunea-temperatura. The Desemnarea 2000WOG se referă la serviciul de apă, petrol și gaze în condițiile de rating aplicabile.

4. Conexiuni NPT și BSP

Supapa este disponibilă cu racorduri filetate NPT și BSP. Selectarea conexiunii trebuie să se potrivească cu conducta standard și cerințe de instalare.

Materiale și standarde

Configurația furnizată folosește ASTM A351 316 pentru corpul supapei, ASTM A182 F316 pentru bilă și tijă și RPTFE (PTFE+15%fv) pentru scaun. Alte materiale sunt disponibile la cerere in functie de conditiile de service cerute.

Proiectarea și fabricarea se bazează pe ISO 17292/API 608. Testarea și inspecția urmează API 598, în timp ce evaluările presiune-temperatură se referă la ASME B16.34. Intervalul de temperatură enumerat este de la -25℃ la 150℃.

Controlul calității

Inspecția producției acoperă verificarea materialului de intrare, testarea presiunii, testele de etanșare și supapa finită inspecție. Rapoartele de testare a materialelor și documentația aplicabilă a produsului pot fi furnizate în funcție de supapă cerințe de configurare și comandă.

Documentația ISO 9001 și CE este disponibilă pentru configurațiile aplicabile. Materialul, scaunul și componentele de etanșare pot de asemenea, să fie selectate în funcție de presiunea, temperatură și mediu cerute.

Aplicații

Supapa cu bilă din oțel carbon 3PC 2000WOG poate fi luată în considerare pentru service de înaltă presiune pornit-oprit în conductele industriale sisteme, inclusiv tratarea apei, petrol și gaze, procesare chimică, aer comprimat și control general al fluidelor. The tija extinsă este deosebit de utilă acolo unde izolarea sau adâncimea de instalare fac dificil de utilizat tija de supapă standard accesul.

Înainte de selecție, confirmați presiunea de lucru, temperatura, mediul, dimensiunea supapei, tipul de conectare și disponibil spatiu de instalare. Compatibilitatea materialului trebuie verificată pentru corp, bilă, tijă și scaun.

FAQ

1. Care este presiunea maximă de lucru a supapei cu bilă din oțel carbon 3PC 2000WOG?

Datele produsului indică o presiune maximă de 1975PSI. Trebuie confirmată presiunea de lucru admisibilă reală în funcție de dimensiunea supapei, temperatură, mediu și valoarea nominală de presiune-temperatura aplicabilă.

2. La ce se folosește tija extinsă?

Tija prelungită este utilizată pentru conducte izolate, instalații îngropate și locații în care funcționează supapa punctul trebuie poziționat departe de racordul conductei.

3. Ce conexiuni filetate sunt disponibile?

Sunt disponibile conexiuni filetate NPT și BSP. Conexiunea trebuie selectată conform standardului conductei și cerințele de instalare.

4. Pot fi personalizate materialele supapelor?

Da. Alte materiale pentru corp, bilă, tijă, scaun și etanșare pot fi furnizate în funcție de mediul, presiunea necesar si temperatura.

5. Ce documente pot fi furnizate?

Rapoartele de testare a materialelor și documentele de inspecție sau produs aplicabile pot fi furnizate în funcție de supapă cerințe de configurare și comandă. Documentația ISO 9001 și CE este disponibilă pentru configurațiile aplicabile.

6. Cum este ambalată supapa pentru export?

Supapele sunt ambalate în cutii de carton ondulat și cutii de placaj pentru expediere la export. Specificațiile de ambalare pot fi ajustat în funcție de dimensiunea supapei, cantitatea și cerințele de transport.
