Cum poate o supapă cu bilă cu trei căi să îmbunătățească controlul debitului în sistemele de conducte industriale

Shangtaiprevede aSupapă cu bilă cu trei căi Port Lconceput pentru comutarea fiabilă a debitului în sistemele de conducte industriale. Cu un corp din trei piese, capete de sudare cap la cap extinse și opțiuni de construcție din oțel inoxidabil, această supapă ajută inginerii să gestioneze traseul fluidelor, să simplifice dispunerea conductelor și să planifice întreținerea în condițiile de operare solicitante.

O supapă cu bilă cu trei căi cu o configurație cu orificiu L este proiectată pentru a redirecționa fluidul între două ramuri de conducte conectate. Bila sa special prelucrată creează un pasaj în formă de L care se aliniază cu porturile selectate pe măsură ce mânerul se rotește. Spre deosebire de un design cu port T, care poate conecta mai multe porturi simultan, în funcție de configurația sa, o supapă cu port L este utilizată în principal pentru devierea debitului și selectarea sursei. Selectarea supapei corecte necesită atenție la orientarea orificiului, materialele corpului, compatibilitatea scaunului, cotele de presiune-temperatura și standardele de conectare. Acest ghid explică principiul de lucru, avantajele cheie, aplicațiile industriale și considerentele de achiziție ale supapelor cu bilă cu trei căi cu orificii L, ajutând inginerii, echipele de întreținere și cumpărătorii industriali să ia decizii informate.

Cuprins

• Ce este o supapă cu bilă cu trei căi portul L?
• Cum funcționează o supapă cu bilă cu trei căi cu port L?
• L-Port vs. T-Port: Care este diferența?
• Care sunt principalele avantaje?
• Unde sunt folosite supapele cu bilă L-Port?
• Cum să alegi supapa potrivită
• Specificații tehnice de revizuit
• Recomandări de instalare și întreținere
• Întrebări frecvente
• Concluzie: luarea deciziei corecte de control al fluxului

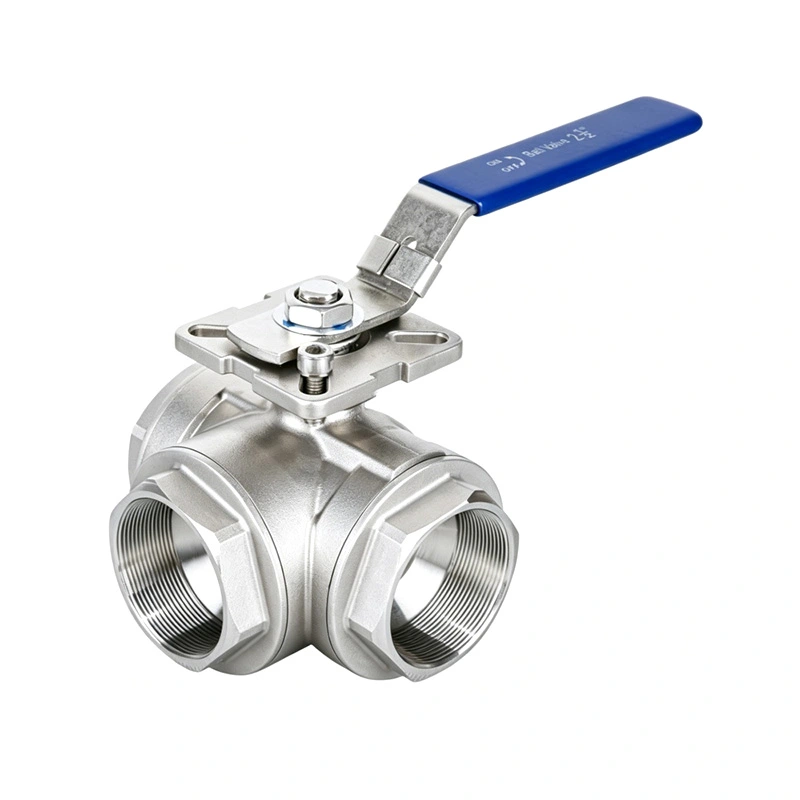

Ce este o supapă cu bilă cu trei căi portul L?

O supapă cu bilă cu trei căi este un dispozitiv mecanic de control al debitului cu trei orificii și o bilă rotativă în interiorul corpului său. Pasajul intern determină ce porturi comunică atunci când supapa este acționată. Într-o configurație cu port L, pasajul seamănă cu litera L, permițând supapei să direcționeze fluidul între conexiunile selectate.

De exemplu, o conductă poate avea o conexiune comună și două ieșiri alternative. Supapa poate direcționa fluidul de intrare către prima ieșire sau poate comuta pe a doua ieșire, în funcție de trecerea internă și de poziția mânerului. Ramura neutilizată este izolată în poziția de funcționare prevăzută atunci când designul supapei susține acea dispoziție.

Produsul Shangtai combină acest principiu de direcționare a fluxului cu un corp din trei piese și capete de sudare cap la cap extinse. Lungimea suplimentară a capătului de sudură oferă spațiu de lucru pentru instalarea conductelor și poate fi utilă în configurațiile de conducte izolate sau îngropate, unde designul specificat necesită spațiu suplimentar.

Considerațiile comune privind construcția includ:

• Corpul supapei:Oțel inoxidabil sau alte materiale specificate selectate în funcție de aplicație.
• Minge și tulpină:Componente responsabile de direcționarea fluxului și transmiterea cuplului de operare.
• Scaune și sigilii:Piese care susțin performanța de etanșare în condițiile de service specificate.
• Conexiuni:Sudura cap la cap, filetat sau alte configurații în funcție de modelul selectat.
• Mecanism de operare:Un mâner manual sau un actuator compatibil, acolo unde este disponibil.

Configurația finală trebuie verificată întotdeauna în raport cu desenele și documentația tehnică aprobate de producător.

Cum funcționează o supapă cu bilă cu trei căi cu port L?

Supapa funcționează prin rotirea unei bile găurite special în interiorul corpului supapei. Când trecerea bilei se aliniază cu două porturi selectate, fluidul poate circula între acele conexiuni. Schimbarea orientării mingii schimbă calea de curgere disponibilă.

Într-un aranjament tipic de deviere, secvența de operare include următoarele condiții:

1. Prima poziție de curgere:Portul comun se conectează la o ramură selectată, permițând fluidului să urmeze prima rută.
2. Operațiune de schimbare:Operatorul rotește mânerul conform instrucțiunilor de utilizare ale producătorului.
3. A doua pozitie de curgere:Pasajul intern se aliniază cu ramura alternativă, redirecționând fluidul.
4. Poziția de izolare, dacă este proiectată:Anumite configurații L-port oferă o poziție care blochează toate cele trei porturi. Această capacitate trebuie verificată pentru supapa specifică.

Numerotarea porturilor, orientarea mânerului, unghiul de rotație și pozițiile de oprire disponibile variază între modele. Prin urmare, operatorii nu ar trebui să presupună niciodată că o anumită direcție a mânerului corespunde întotdeauna aceleiași căi de curgere.

Înainte de punere în funcțiune, examinați diagrama de flux a vanei și confirmați conexiunile prevăzute în fiecare poziție de funcționare permisă. Acest lucru este deosebit de important în sistemele automate, unde o secvență incorectă a actuatorului poate întrerupe producția sau poate trimite fluidul către o destinație neintenționată.

L-Port vs. T-Port: Care este diferența?

Deși ambele modele folosesc trei porturi, pasajele lor interne cu bile servesc unor scopuri diferite. Alegerea dintre ele depinde în primul rând de dacă sistemul trebuie să schimbe debitul între ramuri sau să conecteze mai multe căi pentru amestecare și distribuție.

Tabelul descrie mai degrabă principiile generale de proiectare decât să garanteze secvența de funcționare a fiecărei supape. Producătorii pot oferi diferite aranjamente de bile, configurații de scaun și poziții de oprire.

Pentru aplicațiile în care două surse de fluid trebuie să rămână separate, un design cu orificiu L poate fi adecvat dacă diagrama de flux aprobată confirmă izolarea necesară. Acolo unde este necesară comunicarea simultană între mai multe porturi, un design T-port poate fi mai potrivit.

Pentru informații suplimentare, examinați informațiile despre produs despre supapa cu bilă cu trei căi cu orificiul L de la producător înainte de a finaliza o selecție.

Care sunt principalele avantaje?

1. Dirijare flexibilă a fluxului

O supapă cu orificiu în L permite operatorilor să comute între ramurile de conducte desemnate fără a instala supape separate la fiecare punct de schimbare. Acest lucru poate simplifica aranjarea echipamentelor utilizate pentru transferul fluidelor, selectarea sursei și rutarea procesului.

2. Proiectare eficientă a conductelor

Combinarea mai multor conexiuni de debit într-un singur corp de supapă poate reduce numărul de componente individuale necesare în instalațiile adecvate. Mai puține componente pot însemna, de asemenea, mai puține puncte de conectare care necesită inspecție, deși designul general al sistemului determină economiile reale.

3. Opțiuni de materiale din oțel inoxidabil

Construcția din oțel inoxidabil poate oferi rezistență utilă la coroziune în medii industriale compatibile. Calitatea adecvată depinde de mediu de proces, concentrația de clorură, substanțele chimice de curățare, temperatură și alte condiții de funcționare. Selectarea materialului ar trebui să se bazeze pe compatibilitatea verificată, mai degrabă decât pe presupunerea că toate oțelurile inoxidabile funcționează identic.

4. Acces de întreținere prin construcție din trei piese

Un corp din trei piese poate face inspecția internă și service-ul mai convenabil, deoarece supapa poate fi dezasamblată conform procedurilor producătorului. După ce conducta a fost izolată, depresurizată, drenată și pusă în siguranță, personalul de întreținere calificat poate inspecta componentele care pot fi reparate și poate înlocui scaunele sau garniturile compatibile atunci când este necesar.

5. Capetele cu sudură cap la cap extinse pentru instalații specifice

Capetele de sudură cap la cap extinse pot oferi spațiu suplimentar în timpul sudării conductelor, în special în configurațiile care implică izolație sau conducte îngropate. Instalarea corectă rămâne esențială: procedurile de sudare trebuie să controleze aportul de căldură pentru a evita deteriorarea scaunelor, a etanșărilor sau a altor componente interne sensibile la temperatură.

Unde sunt folosite supapele cu bilă L-Port?

Capacitatea de a redirecționa fluxul face ca această configurație de supapă să fie utilă în mai multe sectoare industriale. Adecvarea acestuia depinde de mediu de proces, presiune, temperatură, aranjamentul conexiunii și performanța de oprire necesară.

• Prelucrare petrochimică:Comutarea fluxurilor de proces compatibile între ramurile de conducte desemnate.
• Sisteme de petrol și gaze:Selectarea căilor alternative de curgere în aplicațiile în care presiunea nominală a supapei și compatibilitatea materialului sunt adecvate.
• Sisteme de energie termica:Redirecționarea fluidelor compatibile între circuitele de proces sau conexiunile echipamentelor.
• Tratarea apei:Comutarea debitelor de apă între liniile de tratare selectate sau ramurile sistemului.
• Echipamente industriale:Schimbarea traseului de alimentare cu fluid pentru a suporta diferite moduri de operare sau aranjamente de întreținere.

De exemplu, o instalație de tratare a apei poate utiliza o supapă cu orificiu în L pentru a selecta între două căi de curgere desemnate. În timpul proiectării sistemului, inginerii ar trebui să verifice harta portului, starea de izolare intenționată și consecințele schimbării căii de curgere înainte de a pune supapa în funcțiune.

Nu orice supapă cu bilă cu trei căi este potrivită pentru fiecare fluid sau condiție de funcționare. Particulele abrazive, mediile vâscoase, substanțele chimice corozive, presiunea diferențială mare și temperaturile ridicate pot afecta durata de viață a scaunului și performanța de etanșare. Supapa trebuie selectată pentru serviciul propriu-zis și nu numai pentru numele industriei.

Cum să alegi supapa potrivită

Achiziționarea unei supape cu bilă cu trei căi implică mai mult decât potrivirea diametrului nominal al țevii. Un proces de selecție fiabil ar trebui să înceapă cu funcția de curgere necesară și să continue prin compatibilitatea materialelor, valorile mecanice, dimensiunile de instalare și cerințele de întreținere.

1. Definiți modelul de flux necesar

Identificați portul comun, ramurile alternative și fiecare poziție de operare necesară. Obțineți o diagramă de flux a producătorului pentru a verifica ce porturi sunt conectate și care sunt izolate în fiecare poziție.

2. Confirmați cerințele de presiune și temperatură

Verificați presiunea nominală de funcționare la temperatura de serviciu reală. Presiunea nominală se poate modifica în funcție de temperatură și de selecția materialului, astfel încât o valoare maximă a presiunii nu trebuie niciodată luată în considerare independent de condițiile specificate.

3. Selectați Materiale compatibile pentru corp și etanșare

Comparați mediul de proces cu materialele propuse pentru corp, bila, tija, scaunul și etanșarea. Scaunele pe bază de PTFE și variantele de PTFE armat au caracteristici mecanice și termice diferite. Compatibilitatea chimică și intervalul de service permis de producător trebuie să fie confirmate pentru fiecare aplicație.

4. Verificați standardul de conectare

Verificați tipul de conectare specificat, dimensiunile și standardul aplicabil. Pentru instalațiile de sudură cap la cap, revizuiți pregătirea finalului și desenele dimensionale. Conexiunile filetate și sudate nu sunt interschimbabile fără un aranjament de conducte proiectat corespunzător.

5. Decideți asupra operațiunii manuale sau automate

Un mâner manual poate fi suficient pentru schimbări ocazionale de rută. Acolo unde este necesară comutarea frecventă sau controlul de la distanță, întrebați dacă este disponibil un actuator pneumatic sau electric compatibil. Confirmați cuplul de operare, cursa necesară, feedback-ul de poziție și răspunsul dorit în timpul defectării alimentării cu energie sau cu aer.

6. Evaluați nevoile de inspecție și documentare

Pentru serviciile critice, clarificați identificarea materialului, documentația testelor de presiune, inspecția dimensională, trasabilitatea și orice cerințe de acceptare specifice proiectului. Aceste înregistrări ajută echipele de achiziții și inginerii să verifice dacă supapa furnizată corespunde specificațiilor aprobate.

Specificații tehnice de revizuit

Informațiile despre produs publicate de Shangtai oferă un punct de plecare util pentru evaluarea unei supape cu bilă cu trei căi cu orificiu L, cu un corp din trei piese și capete de sudare cap la cap extinse. Valorile enumerate mai jos descriu configurația produsului la care se face referire și trebuie confirmate cu cotația și cu fișa de date aprobată înainte de cumpărare.

Aceste cifre nu sunt valori nominale universale pentru toate supapele cu orificiu L. Pagina produsului discută, de asemenea, materiale alternative și configurații de etanșare. Cumpărătorii trebuie să solicite cel mai recent desen tehnic și confirmarea scrisă a anvelopei presiune-temperatura, detaliile de conectare și compoziția materialului pentru comanda lor.

Recomandări de instalare și întreținere

Instalarea corectă și întreținerea planificată ajută la menținerea performanței supapei și la reducerea timpului de nefuncționare evitabil. Următoarele practici sunt utile pentru echipele de inginerie, punere în funcțiune și întreținere.

• Verificați înainte de instalare:Verificați corpul supapei, capetele sudate, mecanismul de operare și ambalajul de protecție pentru deteriorare sau contaminare.
• Verificați direcția fluxului:Comparați aranjamentul real al portului cu diagrama de conducte aprobată înainte de a conecta supapa.
• Utilizați proceduri de sudare adecvate:Pentru modelele de sudare cap la cap, urmați procedurile calificate și controlați aportul de căldură în conformitate cu instrucțiunile producătorului.
• Testați secvența de operare:Acolo unde este sigur și adecvat, verificați pozițiile mânerului și indicațiile traseului curgerii înainte de a introduce mediul de proces.
• Preveniți întreținerea nesigură:Izolați supapa, eliberați presiunea, scurgeți conținutul periculos și urmați procedurile de blocare și siguranță ale locului înainte de dezasamblare.
• Verificați scaunele și garniturile:Verificați uzura, deteriorarea chimică, scurgerile și dificultățile de funcționare la intervale adecvate pentru service.
• Păstrați înregistrări tehnice:Documentați inspecțiile, înlocuirile, rezultatele testelor și orice modificări ale condițiilor de funcționare.

Supapele cu bilă sunt, în general, destinate serviciului pornit-oprit și direcționării debitului, nu pentru reglarea continuă, cu excepția cazului în care producătorul aprobă în mod special această sarcină. Operarea unei supape într-o poziție parțial deschisă neadecvată poate crește turbulența, eroziunea sau deteriorarea scaunului în anumite condiții.

Întrebări frecvente

1. Care este funcția principală a unei supape cu bilă cu trei căi L Port?

Funcția sa principală este de a redirecționa fluidul între ramurile de conducte selectate. Pasajul în formă de L din interiorul bilei conectează porturile desemnate în funcție de orientarea supapei. Diagrama de flux aprobată trebuie consultată pentru a confirma secvența exactă de funcționare și capacitatea de izolare.

2. Care este diferența dintre o supapă cu bilă cu orificiu L și un robinet cu bilă cu orificiu T?

Un design L-port este utilizat în principal pentru comutarea fluxului sau devierea între porturile selectate. Un design T-port oferă modele de conexiune suplimentare și poate permite tuturor celor trei porturi să comunice simultan. Opțiunea corectă depinde de funcția de proces necesară și de configurația portului producătorului.

3. Poate o supapă cu bilă cu trei căi cu orificiu L să oprească complet fluxul?

Unele modele de porturi L includ o poziție închisă cu toate porturile, în timp ce altele au aranjamente de operare diferite. Izolarea completă trebuie confirmată din diagrama de flux a supapei specifice și specificațiile de etanșare. Acolo unde izolarea este critică din punct de vedere al siguranței, verificați performanța de scurgere necesară și dacă este necesar un echipament de izolare suplimentar.

4. Ce materiale sunt potrivite pentru o supapă cu bilă cu orificiu L?

Alegerea materialului depinde de lichid, expunerea la coroziune, presiune, temperatură și cerințele de curățare. Tipurile de oțel inoxidabil, cum ar fi 304 sau 316, se potrivesc multor aplicații, în timp ce scaunele pe bază de PTFE sau ranforsate pot fi adecvate pentru anumite servicii. Combinația completă de material umezit trebuie verificată pentru compatibilitate.

5. Ce informații sunt necesare pentru a solicita o cotație?

Furnizați dimensiunea nominală a supapei, aranjamentul necesar portului, tipul de conexiune, condițiile de presiune și temperatură, mediul de proces, materialele preferate, cantitatea și metoda de operare. Desenele conductelor, secvența de curgere necesară și cerințele de inspecție specifice proiectului pot ajuta furnizorul să confirme o configurație adecvată.

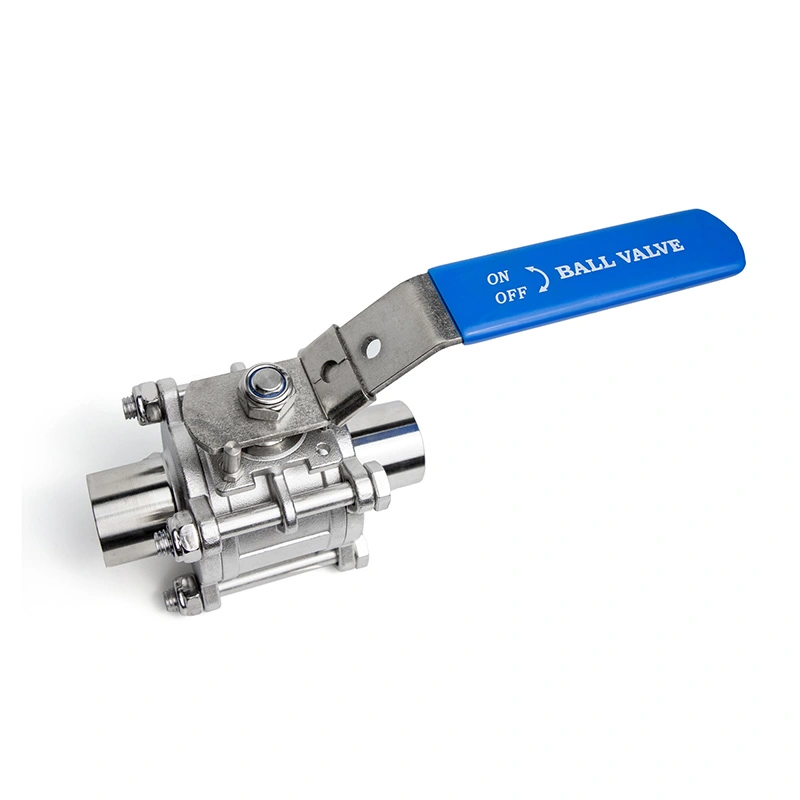

6. De ce să luați în considerare o supapă din trei piese cu capete de sudare cap la cap extinse?

O construcție din trei piese poate simplifica accesul la componentele interne care pot fi reparate, sub rezerva procedurii de întreținere a producătorului. Capetele de sudare cap la cap extinse pot oferi un spațiu suplimentar pentru sudare și se pot potrivi cu anumite aranjamente de conducte izolate sau îngropate. Dimensiunile și metoda de instalare trebuie verificate înainte de a comanda.

Concluzie: luarea deciziei corecte de control al fluxului

O supapă cu bilă cu trei căi cu un pasaj în L poate oferi o soluție practică pentru comutarea fluidului între ramurile de conductă desemnate. Eficacitatea acestuia depinde de selectarea aranjamentului corect al orificiilor, de verificarea limitelor de presiune și temperatură, de alegerea materialelor compatibile și de asigurarea faptului că pozițiile de funcționare ale supapei corespund cerințelor procesului. Detaliile de construcție, cum ar fi un corp din trei piese și capete de sudare cap la cap extinse, pot influența, de asemenea, planificarea instalării și întreținerea pe termen lung.

Shangtai oferă informații despre produs și opțiuni de configurare pentru a sprijini selecția supapelor industriale. Dacă comparați modelele de orificii în L, planificați un nou sistem de conducte sau înlocuiți o supapă existentă, examinați specificațiile valvei cu bilă cu trei căi și pregătiți cerințele de operare înainte de a plasa o comandă. Contactați echipa noastră pentru a discuta aplicația dvs., a confirma detaliile tehnice și a solicita o ofertă adecvată. Vă rogcontactaţi-neastăzi pentru a explora soluții de supape adaptate nevoilor dvs. industriale de control al debitului.
