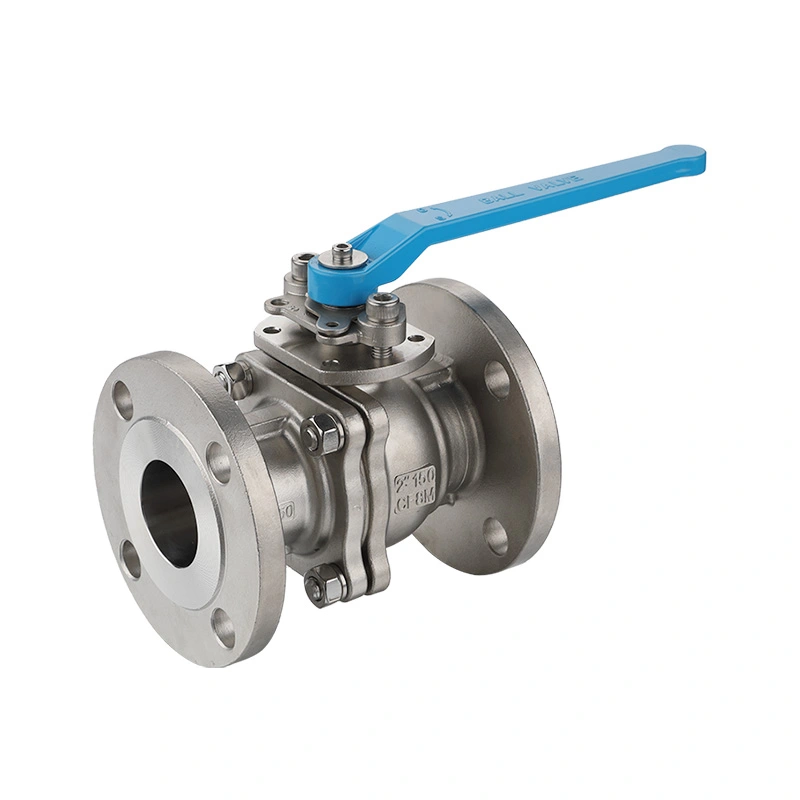

Robinet cu bilă cu flanșă ANSI Clasa 150 cu bază ISO 5211 pentru actuator

Pentru izolarea automată a conductelor, configurația supapei trebuie să se potrivească cu standardul de conducte, clasa de presiune, dimensiunile conexiunii și interfața actuatorului. Supapa cu bilă cu flanșă ANSI Clasa 150 cu bază ISO 5211 pentru actuator combină o conexiune cu flanșă Clasa 150 cu o interfață de montare ISO 5211, permițând configurarea supapei pentru funcționare manuală sau pentru acționare pneumatică și electrică parțială. Combinația reală de supapă și actuator trebuie selectată în funcție de cuplul necesar, condițiile de funcționare și configurația conductei.

Shangtai produce robinete cu bilă industriale în Wenzhou, Zhejiang, China. Producția acoperă prelucrarea, asamblarea și testarea la presiune, cu cerințele materiale și dimensionale verificate în conformitate cu specificațiile aplicabile ale produsului. Desenele, cerințele de material și informațiile despre actuator pot fi revizuite atunci când este necesară o anumită configurație de supapă.

Dimensiuni principale

Construcția supapei și interfața actuatorului

Supapa utilizează un corp cu flanșă pentru conectarea la flanșe de conducte RF compatibile. Corpul din oțel inoxidabil 316, bila F316 și tija F316 enumerate în specificația principală oferă configurația materialului primar, în timp ce scaunul RPTFE este destinat aplicațiilor în care materialul scaunului este compatibil cu mediul de funcționare și temperatura.

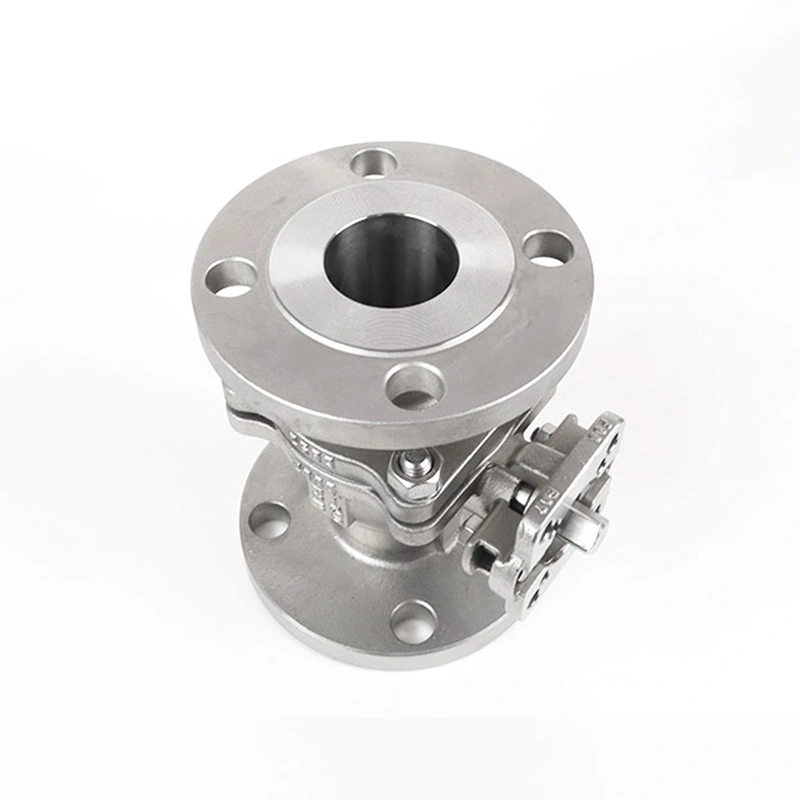

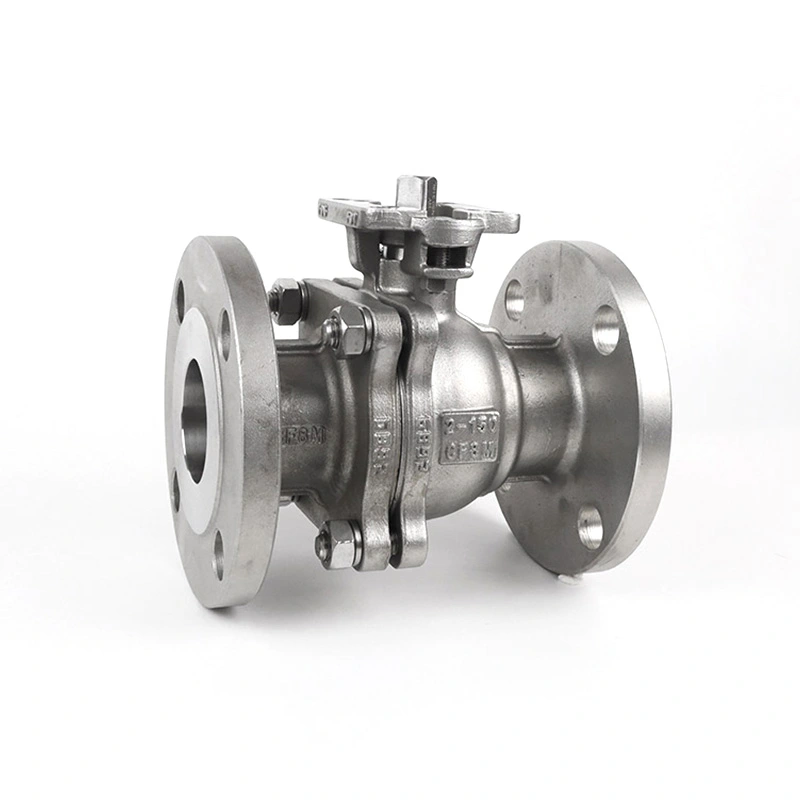

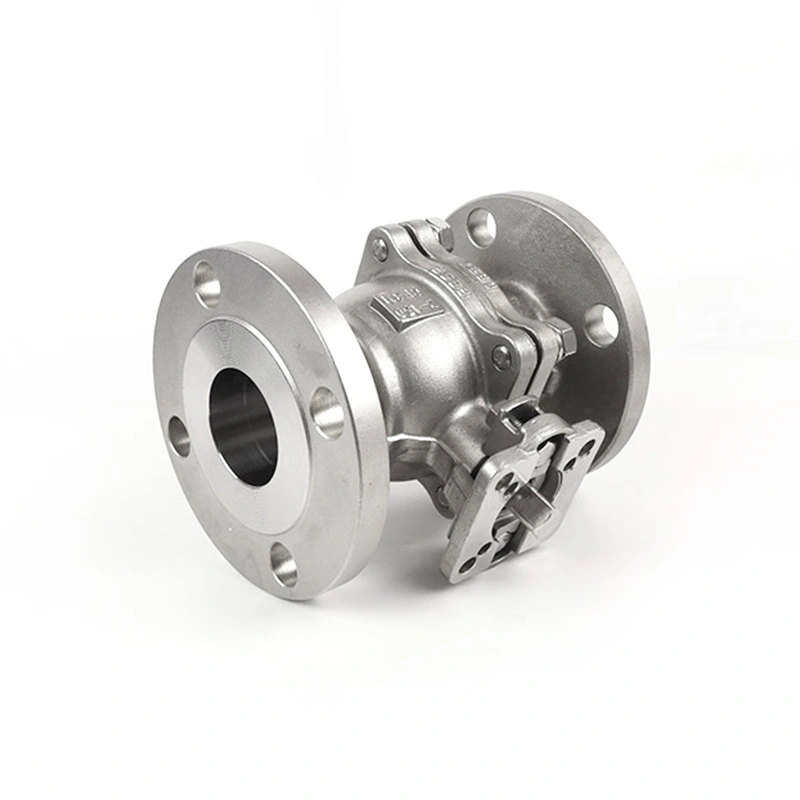

Baza de montare ISO 5211 oferă o interfață standardizată pentru atașarea actuatoarelor cu tura parțială compatibile sau a unui aranjament intermediar de montare. ISO 5211 specifică dimensiunile flanșei de atașare a actuatorului și ale componentelor de antrenare, astfel încât interfața actuatorului ar trebui să fie potrivită cu dimensiunea de montare a supapei și cu cuplul de operare necesar, mai degrabă decât să fie selectată numai în funcție de dimensiunea supapei.

Pentru service automat, cuplul supapei, ieșirea actuatorului, interfața de montare, direcția de rotație și alimentarea disponibilă cu energie sau aer trebuie să fie toate confirmate înainte de asamblare. În funcție de sistemul de automatizare, pot fi selectate întrerupătoarele de limită, electrovalvele, poziționările și alte accesorii de control.

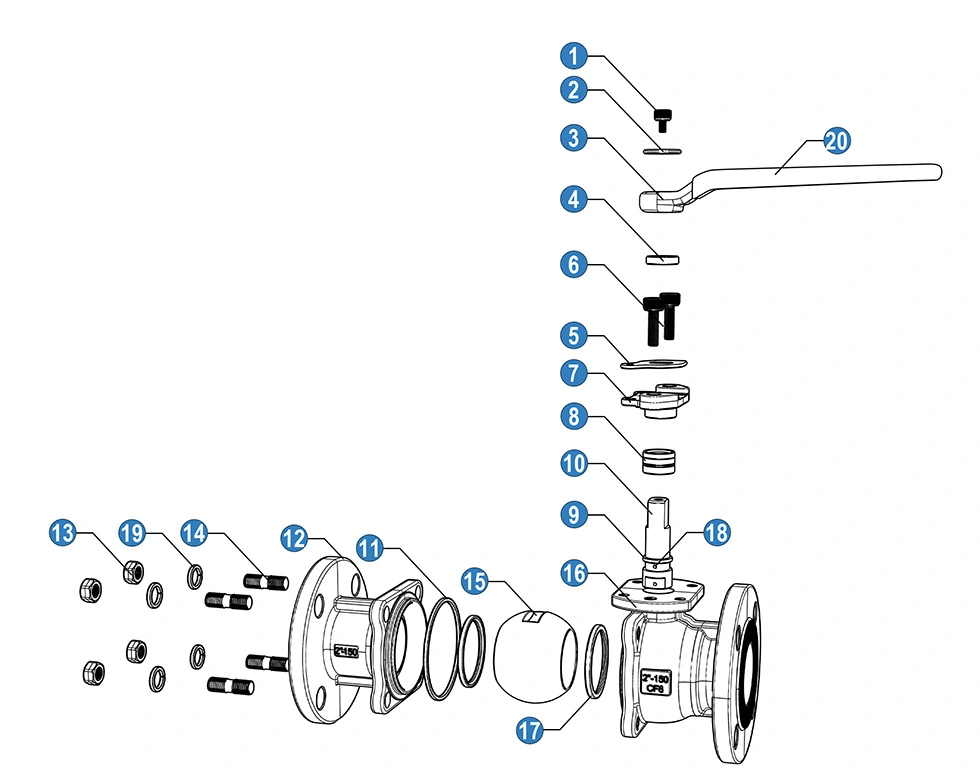

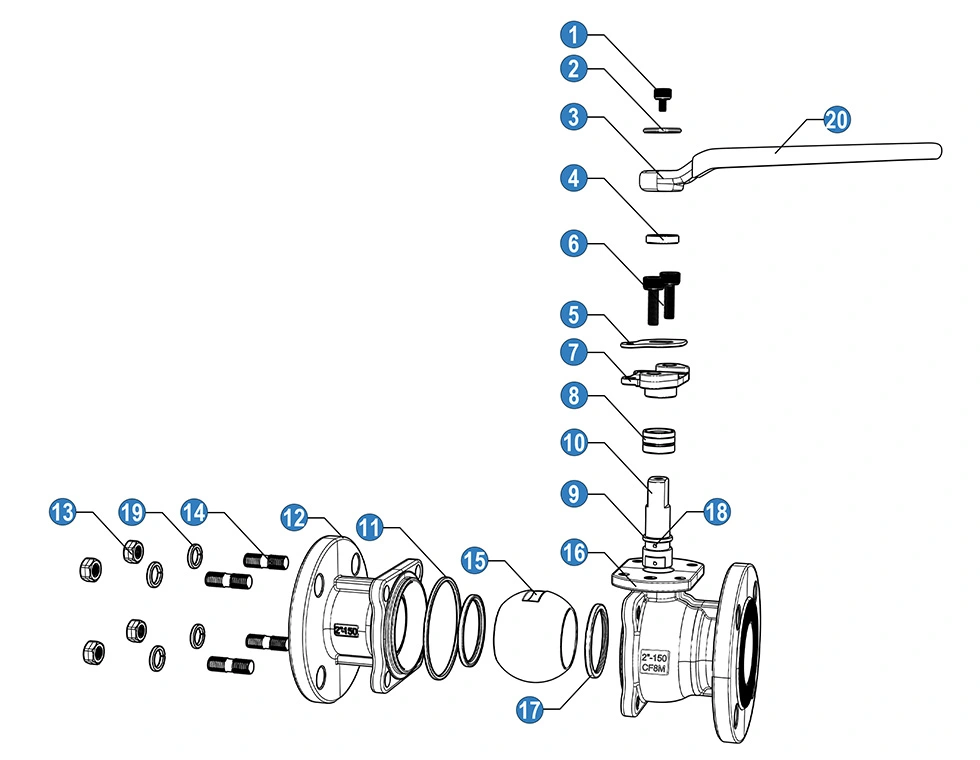

Configurația materialelor și componentelor

Lista de componente de mai sus reprezintă o configurație de material. Specificația produsului oferă, de asemenea, o configurație din oțel inoxidabil 316, permițând selectarea componentelor umede în funcție de rezistența la coroziune și condițiile de funcționare necesare. Alegerea materialului trebuie confirmată în raport cu specificațiile de achiziție reale și cerințele de compatibilitate cu fluidele.

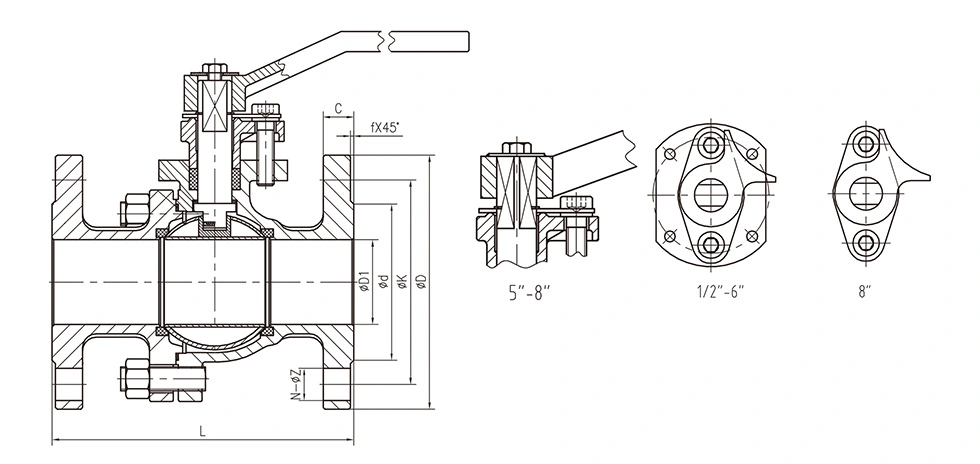

Dimensiuni generale:

Caracteristici cheie

Conexiune la conductă cu flanșă clasa 150

Configurația de capăt cu flanșă RF asigură o conexiune cu șuruburi între supapă și conductă. Mărimea flanșei, aranjamentul găurilor pentru șuruburi, tipul de față și dimensiunile aferente trebuie să fie potrivite cu flanșa conductei de îmbinare înainte de instalare. ASME B16.5 acoperă flanșele de țeavă și fitingurile cu flanșe din NPS 1/2 până la NPS 24 și include dimensiunile flanșei Clasa 150 și cerințele de presiune-temperatura.

Montarea actuatorului ISO 5211

Interfața de montare a actuatorului este destinată automatizării cu tura parțială. ISO 5211 definește dimensiunile interfeței atașării și dimensiunile componentelor de antrenare utilizate pentru conectarea actuatoarelor compatibile la supapele industriale. Prin urmare, dimensiunea de montare și puterea actuatorului trebuie verificate împreună cu cuplul de operare al supapei.

Componente limită de presiune din oțel inoxidabil

Specificația principală folosește ASTM A351 CF8M (316) pentru corp, ASTM A182 F316 pentru bilă și tijă și RPTFE pentru scaun. Această combinație de materiale poate fi luată în considerare pentru apă, ulei, gaz și alte medii compatibile în care materialele selectate îndeplinesc condițiile chimice și de temperatură necesare.

Operație de pornire/oprire la un sfert

Supapa cu bilă folosește un mecanism cu un sfert de tură pentru a se deplasa între pozițiile deschis și închis. Este destinat în primul rând pentru serviciul de izolare, mai degrabă decât pentru limitarea continuă. Dacă este necesară reglarea debitului, adecvarea supapei, a scaunului și a condițiilor de funcționare trebuie evaluată înainte de selecție.

Construcție antistatică

Listele de materiale includ un dispozitiv antistatic pentru configurația supapei. Acolo unde aplicația cere performanța antistatică, specificațiile complete ale supapei și cerințele de testare aplicabile trebuie confirmate cu documentația de comandă.

Aplicații tipice

Tratarea apei:Potrivit pentru izolarea liniilor de apă compatibile, a echipamentelor de proces și a platformelor de tratare unde este necesară o conexiune cu flanșă.

Sisteme de petrol și gaze:Se aplică conductelor și echipamentelor de petrol și gaze compatibile atunci când materialele supapelor, clasa de presiune și configurația de etanșare îndeplinesc cerințele de service.

Prelucrare chimică:Poate fi utilizat pentru izolarea fluidului de proces atunci când materialele corpului, bilei, tijei, scaunului și garniturii sunt compatibile chimic cu mediul.

Echipamente de proces industrial:Interfața de montare a actuatorului permite ca supapa să fie încorporată în palete automate, colectoare și echipamente care necesită control de la distanță de deschidere/închidere.

Izolarea generală a conductei:Potrivit pentru sistemele de conducte industriale care necesită o supapă cu bilă cu flanșă Clasa 150 și operație de închidere manuală sau automată.

Selectarea actuatorului

Selectarea actuatorului ar trebui să se bazeze pe cuplul de operare necesar al supapei, mai degrabă decât pe dimensiunea nominală a conductei. Dimensiunea supapei, materialul scaunului, presiunea diferențială, mediul, temperatura și frecvența de funcționare pot afecta toate cerințele de cuplu.

Pentru acționarea pneumatică, confirmați presiunea aerului disponibilă, cuplul de ieșire al actuatorului, poziția de eroare și accesoriile de control. Pentru acționarea electrică, verificați cuplul necesar, alimentarea cu energie, ciclul de funcționare și cerințele de feedback. Interfața de montare ISO 5211 ar trebui să corespundă, de asemenea, cu dispozitivul de acționare și cuplaj selectat.

Considerații de selecție și instalare

Înainte de a comanda, confirmați dimensiunea nominală, clasa de presiune Clasa 150, dimensiunile flanșei, fața RF, presiunea de funcționare, temperatura, mediul și materialele necesare pentru caroserie și ornamente. Pentru supapele automate, furnizați tipul de actuator, cuplul necesar, interfața de montare și cerințele de control.

Înainte de instalare, inspectați fețele flanșei și capetele supapelor pentru a detecta deteriorarea sau contaminarea. Aliniați corect flanșele de îmbinare și strângeți șuruburile uniform folosind o garnitură adecvată și procedura de instalare aplicabilă. Evitați forțarea conductei să se alinieze prin corpul supapei.

După instalarea actuatorului, verificați direcția de rotație și limitele de deschidere/închidere înainte de a pune supapa în funcțiune. Acționatoarele grele sau cutiile de viteze ar trebui să fie susținute corespunzător acolo unde este necesar, astfel încât sarcinile externe excesive să nu fie transferate la interfața de montare a supapei.

Precauții de utilizare

Operați supapa în limitele specificate de presiune și temperatură. Valoarea de 285PSI din tabelul cu produse nu trebuie tratată ca o presiune universală admisă pentru fiecare dimensiune și temperatură; valoarea nominală de presiune-temperatura aplicabilă trebuie confirmată pentru configurația reală.

Spălați conducta înainte de punere în funcțiune pentru a reduce posibilitatea ca resturile să intre în supapă și să deterioreze scaunul sau suprafețele de etanșare.

Nu utilizați supapa cu bilă pentru reglarea continuă decât dacă aplicația a fost evaluată tehnic pentru scaunul și condițiile de funcționare selectate.

Înainte de întreținere, izolați și depresurizați conducta și confirmați că supapa este sigură pentru service. Pentru supapele automate, deconectați sau izolați sursa de alimentare sau de comandă a actuatorului, conform procedurii de întreținere aplicabile.

Inspecția și documentația calității

Inspecția producției poate acoperi verificarea materialelor, inspecția dimensională, asamblarea caroseriei și testarea presiunii în conformitate cu cerințele aplicabile ale produsului și comenzii. API 598 este utilizat pentru cerințele de inspecție și testare a supapelor, în timp ce ASME B16.34 abordează cerințele relevante privind designul supapelor, presiunea-temperatura și cerințele dimensionale.

Pentru proiectele care necesită trasabilitate, calitatea materialului, specificațiile supapei, cerințele de testare și configurația actuatorului trebuie confirmate înainte de producție. Shangtai poate revizui desenele tehnice și informații despre aplicație atunci când un proiect necesită o anumită configurație de supapă și automatizare.

FAQ

1. Pentru ce este folosită o supapă cu bilă cu flanșă ANSI Clasa 150 cu bază ISO 5211 pentru actuator?

O supapă cu bilă cu flanșă ANSI Clasa 150 cu bază ISO 5211 pentru actuator este utilizată pentru izolarea pornire/oprire în sistemele de conducte industriale în care sunt necesare o conexiune cu flanșă Clasa 150 și o interfață de acționare parțială. Poate fi configurat pentru operare manuală sau control automat, în funcție de dimensiunea supapei, cuplul de operare și cerințele sistemului.

2. Care este diferența dintre clasa 150 și presiunea maximă enumerată în tabel?

Clasa 150 este o desemnare a clasei de presiune, în timp ce 285PSI enumerate este o valoare de presiune maximă specifică produsului. Presiunea de lucru admisibilă trebuie confirmată în funcție de dimensiunea supapei, materialul, temperatura și valoarea nominală de presiune-temperatura aplicabilă, mai degrabă decât să presupunem că o singură valoare a presiunii se aplică pentru fiecare condiție de funcționare.

3. Ce actuator poate fi instalat pe supapă?

Servomotoarele pneumatice și electrice cu tura parțială pot fi luate în considerare atunci când interfața lor de montare și cuplul de ieșire se potrivesc cu supapa. Acţionarea hidraulică poate fi, de asemenea, luată în considerare pentru o configuraţie adecvată. Selectarea actuatorului ar trebui să includă cerințele de cuplu, rotație, alimentare cu energie sau aer și control.

4. De ce este folosit RPTFE pentru scaunul supapei?

RPTFE este specificat ca material al scaunului în configurația produsului furnizat. Adecvarea sa depinde de mediul de operare, presiune și temperatură. Dacă aplicația implică substanțe chimice agresive sau temperaturi în afara intervalului menționat, scaunul și materialele de etanșare trebuie revizuite înainte de selecție.

5. Ce ar trebui să fie confirmat înainte de a comanda un robinet cu bilă cu flanșă?

Confirmați dimensiunea supapei, clasa 150, standardul flanșei și fața, mediul, presiunea, temperatura, combinația de materiale și metoda de operare. Pentru o supapă automată, trebuie furnizate, de asemenea, tipul de actuator, cuplul, dimensiunea de montare ISO 5211 și cerințele de control.

6. Materialul supapei poate fi schimbat din oțel inoxidabil 316?

Alte configurații de materiale pot fi luate în considerare în funcție de aplicație. Alegerea materialului trebuie să țină cont de condițiile de coroziune, presiune, temperatură și compatibilitatea cu mediul de lucru. Materialele finale ale corpului, mingii, tijei și scaunului trebuie confirmate în specificațiile produsului înainte de producție.
