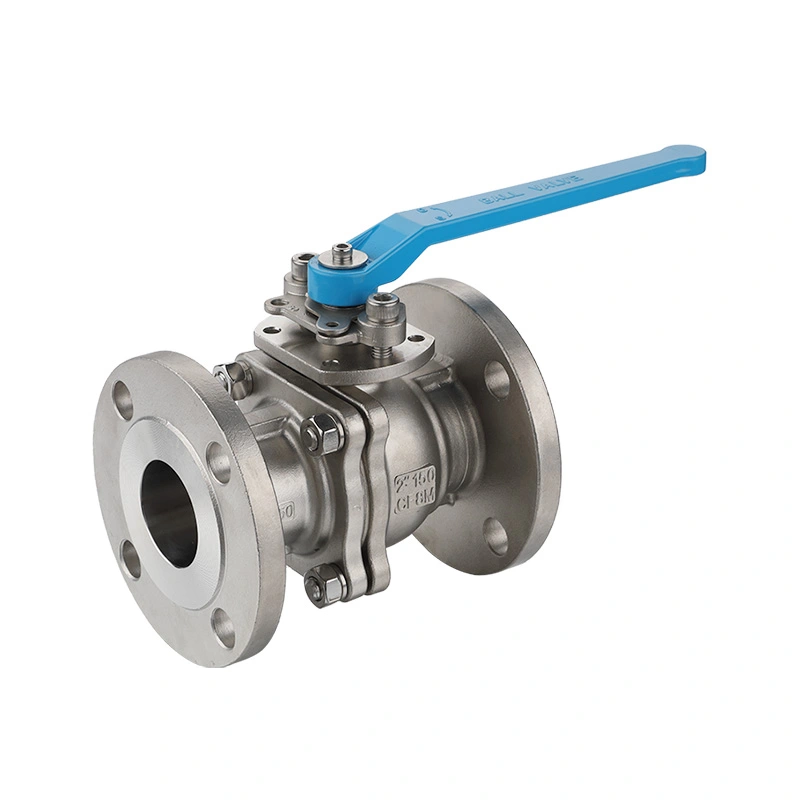

Supapă cu bilă cu flanșă din oțel inoxidabil ANSI 150LB

O supapă cu bilă cu flanșă din oțel inoxidabil ANSI 150LB este o supapă cu bilă din oțel inoxidabil cu racorduri la capăt cu flanșă, proiectată pentru sistemele de conducte care utilizează clasa de presiune ASME Clasa 150. Utilizează o bilă rotativă cu un sfert de tură pentru a porni sau a opri fluxul de fluide compatibile și este utilizat în mod obișnuit pentru izolarea pornire/oprire în sistemele de conducte industriale.

ANSI 150LB se referă la clasa de presiune ASME Class 150. Presiunea reală de lucru admisă depinde de dimensiunea supapei, materialul, temperatura de funcționare și valoarea nominală de presiune-temperatura aplicabilă. Construcția din oțel inoxidabil oferă un corp de supapă rezistent la coroziune și poate fi specificată cu materiale precum oțel inoxidabil 304 sau 316, în funcție de aplicație.

Conexiunea cu flanșă permite supapei să fie fixată direct pe flanșele de conducte potrivite, oferind o metodă practică de conectare pentru sistemele de conducte industriale și facilitând inspecția sau întreținerea viitoare. Mecanismul supapei cu bilă asigură o funcționare rapidă cu un sfert de tură pentru deschiderea și închiderea conductei.

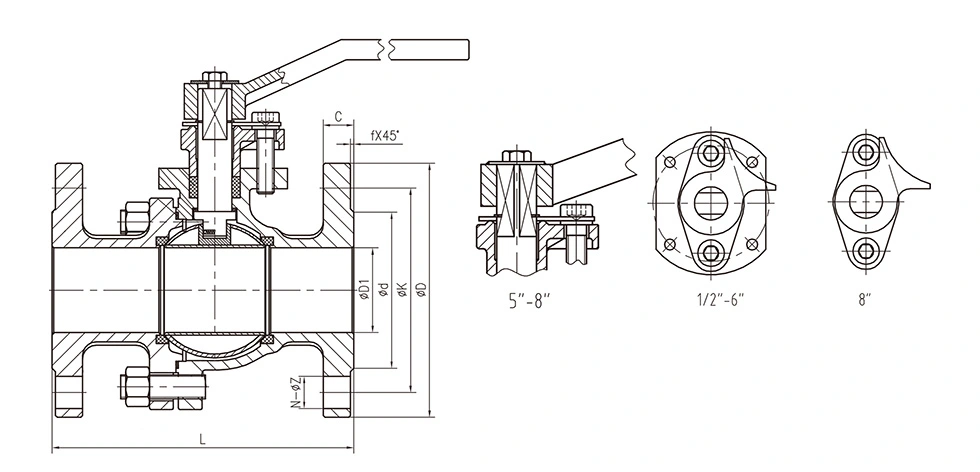

Dimensiuni principale

Dimensiuni generale:

Aplicații industriale

Supapa noastră cu bilă cu flanșă din oțel inoxidabil ANSI 150LB adoptă un sistem unic de etanșare a tijei în trei etape, optimizat pentru funcționare cu ciclu înalt, fluctuație de presiune și condiții de lucru medii gazoase. Oferă stabilitate fără scurgeri și performanță remarcabilă împotriva oboselii pentru diverse sisteme industriale de fluide:

Industria petrolieră și chimică

Potrivit pentru conducte de proces, linii de ramificație și transport ușor de gaz combustibil. Garnitura fiabilă a tijei în mai multe etape previne scurgerea mediului inflamabil și exploziv sub presiune fluctuantă.

Sisteme de gaze de specialitate

Ideal pentru bucle de înaltă presiune de azot, oxigen, hidrogen și aer comprimat, utilizate pe scară largă în gazul de tăiere cu laser aprovizionare, benzinărie și gazoducte frecvente start-stop.

Inginerie energetică și termică

Se aplică conductelor de utilități ale instalațiilor și conductelor de fluide auxiliare. Rezistă îmbătrânirea sigiliului cauzată de alternanță temperatură și presiune, asigurând o funcționare stabilă pe termen lung.

Industria farmaceutică și chimică fină

Oferă izolație strânsă pentru fluidele de proces corozive și pure. Designul de etanșare bidirecțională evită mediul scurgeri și contaminare externă, respectând standarde de siguranță și sanitare înalte.

Sisteme generale industriale și hidraulice

Perfect pentru bancuri de testare a presiunii și echipamente automate pentru fluide. Performanța excelentă anti-oboseală se adaptează la scenarii de lucru cu comutare frecventă și presiune puls.

De ce să alegi Shangtai?

Sistem exclusiv de etanșare a tijei în 3 etape

Echipat cu etanșare primară piramidală cu autostrângere, etanșare secundară Viton O-ring și inel V cu arc Belleville sigiliu terțiar. Performanța sa de etanșare cu auto-îmbunătățire compensează uzura și deformarea termică, eliminând tija scurgeri în timpul funcționării pe termen lung cu ciclu înalt.

Structură de protecție dublă direcțională

Sistemul de etanșare îmbunătățit previne scurgerea mediului intern și blochează praful extern, umiditatea și impuritățile de la intrarea în supapă, prelungind efectiv durata de viață și reducând costurile de întreținere.

Producție standard americană standardizată

Fabricat și testat conform API 608 / ISO 17292, ASME B16.34 și API 598. Conform cu ASME B16.5 (flanșă) și ASME Standarde B16.10 (față în față), asigurând compatibilitatea deplină cu proiectele industriale globale.

Structură anti-oboseală și sigură

Corpul supapei ranforsat rezista la presiunea pulsului si la socuri severe de presiune fara deformare. Anti-explozie încorporat Structura tijei elimină pericolele de suprapresiune.

Design antistatic static-conductiv

Vine cu o structură antistatică profesională care conduce continuu electricitatea statică generată de frecare între mediul și părțile interioare. Evită acumularea statică și riscurile de scântei, asigurând funcționarea în siguranță pt conducte de mediu inflamabil, exploziv și gazos, care respectă specificațiile de siguranță industrială.

Întreținere redusă și cost-eficient

Optimizat pentru scenarii de comutare frecventă cu performanțe superioare anti-oboseală. Reduce timpul de nefuncţionare a echipamentelor şi frecvența de înlocuire, reducând costurile de funcționare pe termen lung în comparație cu supapele obișnuite cu etanșare simplă.

Asistență exclusivă de servicii

Suportă logo-ul personalizat cu laser și designul ambalajului

Furnizați servicii OEM/ODM

Complet inspectat înainte de a părăsi fabrica, cu raport de control al calității atașat

Servicii suplimentare opționale, cum ar fi protecția împotriva coliziunilor și ambalajul întărit pentru transportul maritim

FAQ

1. Ce înseamnă ANSI 150LB pentru o supapă cu bilă cu flanșă din oțel inoxidabil?

ANSI 150LB se referă la clasa de presiune ASME Clasa 150 utilizată pentru supapă și conexiunea cu flanșă. Presiunea reală de lucru admisă depinde de dimensiunea supapei, materialul, temperatura de funcționare și valoarea nominală de presiune-temperatura aplicabilă.

2. Ce standarde de flanșă sunt disponibile pentru acest robinet cu bilă?

Standardele de flanșă pot fi selectate în funcție de sistemul de conducte și de cerințele proiectului. Configurațiile comune pot include flanșe ASME B16.5, în timp ce alte standarde de flanșă pot fi luate în considerare pentru aplicații specifice.

3. Ce materiale din oțel inoxidabil pot fi folosite pentru supapă?

Materialele comune ale corpului includ oțel inoxidabil 304 și 316, cu gradul specific selectat în funcție de mediu de lucru, temperatură, presiune și condiții de coroziune. Alte combinații de materiale pot fi disponibile la cerere.

4. Ce suporturi poate manipula o supapă cu bilă cu flanșă din oțel inoxidabil ANSI 150LB?

Supapa poate fi utilizată pentru apă, ulei, gaz și alte fluide industriale compatibile. Corpul supapei, bila, scaunul și materialele de etanșare trebuie selectate în funcție de compatibilitatea chimică, presiunea și temperatura mediului real.

5. Este această supapă cu bilă cu flanșă potrivită pentru service la temperatură înaltă?

Intervalul de temperatură aplicabil depinde de materialele supapei, materialul scaunului și evaluarea presiune-temperatura. Temperatura reală de funcționare trebuie confirmată la selectarea supapei pentru a se asigura că configurația este potrivită pentru condițiile de serviciu prevăzute.

6. Supapa poate fi furnizată cu un actuator pneumatic sau electric?

Da. Supapa cu bilă cu flanșă poate fi configurată pentru funcționare manuală, pneumatică sau electrică în funcție de dimensiunea supapei, cuplul de operare necesar și sistemul de control. Servomotorul trebuie adaptat corespunzător la supapă și la condițiile reale de funcționare.

7. Ce informații sunt necesare pentru a selecta supapa cu bilă cu flanșă corectă?

Informațiile cheie de selecție includ dimensiunea nominală a supapei, clasa de presiune, standardul de flanșă, mediu de lucru, presiunea de funcționare, temperatura, materialul necesar și metoda de operare. Desenele conductelor sau detaliile aplicației pot ajuta, de asemenea, la determinarea configurației adecvate.

8. Poate fi personalizat robinetul cu bilă cu flanșă din oțel inoxidabil?

Da. Clasele materialelor, specificațiile flanșei, materialele pentru scaun și etanșare, funcționarea supapelor și alte detalii de configurare pot fi selectate în funcție de cerințele proiectului. Desenele sau specificațiile tehnice pot fi revizuite înainte de producție.
