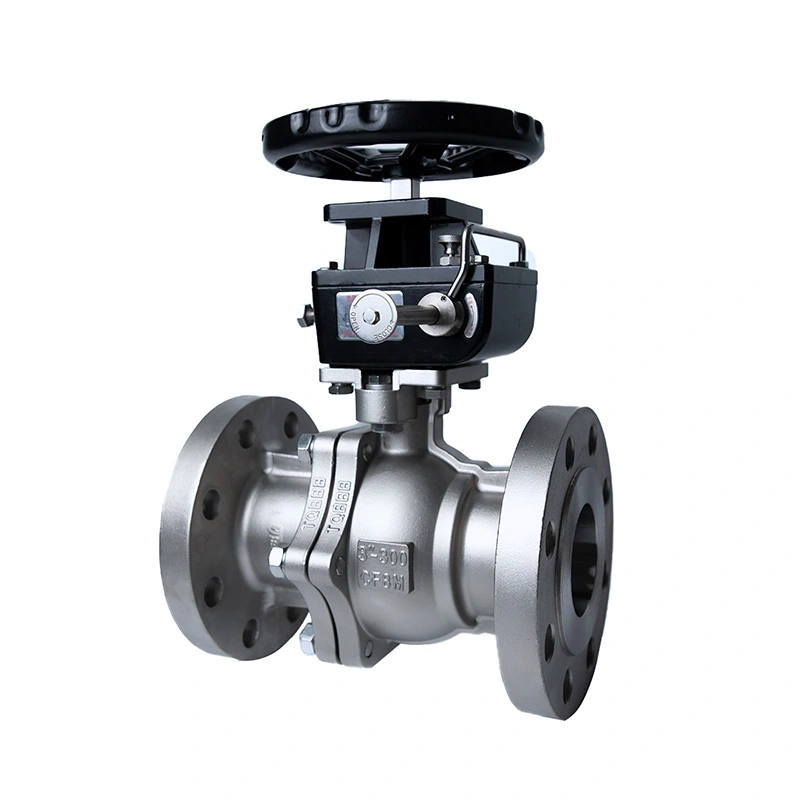

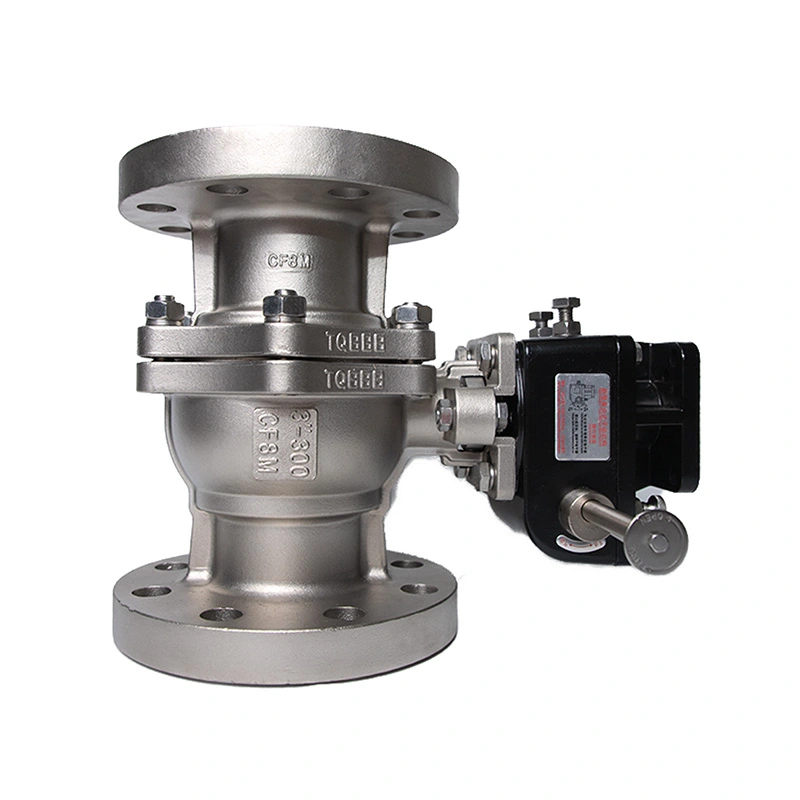

Supapă cu bilă cu flanșă ANSI 300LB cu bază ISO 5211 pentru actuator

Robinetul cu bilă cu flanșă ANSI 300LB cu bază ISO 5211 pentru actuator este configurat pentru izolarea conductelor industriale în cazul în care sunt necesare o supapă cu flanșă Clasa 300 și o funcționare pregătită pentru actuator. Limita de presiune și componentele interne din oțel inoxidabil sunt specificate pentru intervalul de presiune și temperatură enumerat, în timp ce configurația supapei poate fi asortată cu funcționare manuală, pneumatică sau electrică în funcție de aplicație.

Shangtai produce robinete cu bilă industriale în Wenzhou, Zhejiang, China, cu prelucrare, asamblare, testare la presiune, inspecție și pregătire finală efectuate în conformitate cu cerințele aplicabile ale produsului. Pentru comenzile de proiect, dimensiunile supapelor, configurațiile materialelor, cerințele actuatorului, desenele și documentația tehnică pot fi confirmate înainte de producție.

Dimensiuni principale

Construcția supapei și selecția materialului

Supapa folosește un corp din oțel inoxidabil cu construcție ASTM A351 CF8M (316), în timp ce bila și tija sunt specificate ca ASTM A182 F316. Aceste materiale oferă o configurație consistentă din oțel inoxidabil pentru limita de presiune și componentele umede principale. Scaunul RPTFE, constând din PTFE cu 15% umplutură, este selectat pentru intervalul de funcționare declarat și trebuie confirmat în raport cu mediul de proces și temperatura reală înainte de a comanda.

Corp din oțel inoxidabil

Corpul ASTM A351 CF8M (316) formează structura principală care conține presiunea a supapei. Construcția din oțel inoxidabil poate fi luată în considerare pentru mediile industriale în care compatibilitatea materialelor și rezistența la coroziune sunt factori importanți de selecție.

316 Minge și tulpină

Bila și tija folosesc material ASTM A182 F316 conform configurației enumerate. Bila furnizează elementul de control al fluxului în sfert de tură, în timp ce tija transferă cuplul de operare de la mâner sau dispozitiv de acționare la bilă.

Scaun RPTFE

Scaunul RPTFE asigură interfața de etanșare în jurul mingii. Alegerea scaunului trebuie verificată în raport cu mediul, temperatura de funcționare, presiunea și condițiile de service necesare, deoarece compatibilitatea scaunului supapei poate varia între diferitele fluide de proces.

Clasa 300 Configurație robinet cu bilă cu flanșă

Configurația Clasa 300 este destinată sistemelor de conducte care necesită o clasă de presiune mai mare decât Clasa 150. Presiunea maximă indicată este de 740 PSI, dar presiunea de lucru admisibilă nu trebuie determinată numai din clasa nominală. Capacitatea reală de presiune depinde de dimensiunea supapei, material, temperatură și valoarea nominală de presiune-temperatura aplicabilă.

Capetele cu flanșă RF asigură o conexiune cu șuruburi la flanșele de conducte potrivite. În timpul selecției, dimensiunea nominală a țevii, dimensiunile flanșei, clasa de presiune, tipul de fațare, aranjarea garniturii, specificațiile șuruburilor și spațiul de instalare disponibil trebuie verificate toate în raport cu sistemul de conducte.

Montarea actuatorului ISO 5211

Supapa cu bilă cu flanșă ANSI 300LB cu bază ISO 5211 pentru actuator poate fi configurată pentru funcționare automată prin interfața sa de montare ISO 5211. Servomotorul trebuie selectat în funcție de cuplul de operare al supapei și de condițiile reale de funcționare, mai degrabă decât în ​​funcție de dimensiunea supapei.

Actuatoarele pneumatice și electrice pot fi luate în considerare pentru controlul automatizat pornit/oprit. În funcție de sistemul de control, pot fi necesare componente suplimentare, cum ar fi supape solenoide, întrerupătoare de limită, dispozitive de feedback de poziție sau poziționare. Interfața de montare disponibilă, cuplul actuatorului, unghiul de rotație, alimentarea cu energie sau aer și semnalul de control trebuie confirmate înainte de asamblare.

Operare manuală

Funcționarea manuală poate fi utilizată acolo unde supapa este acționată local și nu este necesară controlul automat. Metoda de operare trebuie selectată în funcție de dimensiunea supapei, poziția de instalare, frecvența de operare și cuplul de operare necesar.

Acționare pneumatică

Acţionarea pneumatică este potrivită pentru sistemele în care este disponibil aer comprimat şi este necesară o funcţionare rapidă în sfert de tură. Cuplul actuatorului ar trebui să includă o toleranță adecvată pentru condițiile de funcționare ale supapei și frecarea scaunului.

Acționare electrică

Acţionarea electrică poate fi utilizată atunci când supapa trebuie să fie integrată într-un sistem de control electric. Tensiunea, ciclul de funcționare, cuplul, limitele de deplasare, cerințele de feedback și condițiile de mediu trebuie confirmate în timpul selectării actuatorului.

Procesul de producție

1. Confirmare tehnică

Înainte de producție, sunt revizuite dimensiunea necesară a supapei, clasa 300, materialele corpului și a garniturii, mediul de lucru, temperatura, configurația scaunului, dimensiunile conexiunii, metoda de operare și cerințele pentru actuator. Desenele și specificațiile tehnice pot fi verificate atunci când supapa face parte dintr-un proiect mai mare de conducte sau de automatizare.

2. Pregătirea și inspecția materialului

Materialele primite și componentele achiziționate sunt verificate în conformitate cu cerințele aplicabile de producție și inspecție. Identificarea materialului, dimensiunile, starea suprafeței și documentația materialului suport pot fi revizuite pentru comenzile care necesită trasabilitate.

3. Prelucrare CNC

Prelucrarea CNC este utilizată pentru interfețele corpului supapelor, suprafețele flanșelor, componentele bilei și ale tijei, zonele de etanșare, găurile pentru șuruburi și alte caracteristici de precizie. Controlul dimensional este important pentru menținerea alinierii corecte între corpul supapei, conexiunea conductei și componentele de funcționare.

4. Pregătirea componentelor

Bilele de supapă, suprafețele de etanșare, tijele, scaunele, garniturile, garniturile, elementele de fixare și alte componente sunt pregătite înainte de asamblare. Cerințele de finisare și curățare a suprafeței depind de material și de aplicarea dorită.

5. Asamblare și inspecție în proces

Componentele interne sunt asamblate conform configurației specificate. Verificările pot include alinierea tijei, mișcarea bilei, instalarea componentelor de etanșare, dimensiunile flanșei, ansamblul corpului și dimensiunile interfeței de montare a actuatorului.

6. Testarea presiunii și funcționale

Supapele finite sunt supuse testelor aplicabile de presiune a carcasei și de scurgere a scaunului. Funcția de funcționare, condițiile legate de cuplu, aspectul, marcajul și alte elemente de inspecție specificate sunt, de asemenea, verificate înainte de eliberare.

7. Inspecție finală și ambalare

Inspecția finală acoperă identificarea produsului, documentele necesare, starea supapelor, capacele de protecție, accesoriile și ambalajul. Fețele flanșelor și alte suprafețe expuse de conectare trebuie protejate în timpul transportului pentru a reduce riscul de deteriorare a manipulării.

Aplicații tipice

Tratarea apei și conducte de utilități

Folosit pentru izolarea echipamentelor de tratare a apei, conductelor de utilități, sistemelor de pompare și aplicațiilor aferente apei industriale atunci când materialele selectate sunt compatibile cu mediul de serviciu.

Sisteme de petrol și gaze

Aplicabil pentru izolarea conductelor și conexiunile echipamentelor din sistemele de petrol și gaze în care clasa de presiune, specificațiile materialelor, configurația scaunului și standardele aplicabile îndeplinesc cerințele proiectului.

Prelucrare chimică

Poate fi specificat pentru medii de proces chimice compatibile. Selectarea materialului trebuie să ia în considerare compoziția chimică, concentrația, temperatura, presiunea și efectele potențiale asupra corpului, mingii, tulpinii și scaunului.

Sisteme de putere și procese industriale

Conexiunea cu flanșă și configurația Clasa 300 fac ca această supapă să fie potrivită pentru procesele industriale selectate, utilități și conducte ale sistemului de alimentare, unde sunt necesare conexiuni de conducte cu șuruburi și izolație cu un sfert de tură.

Considerații de selecție și instalare

Selectarea supapei ar trebui să înceapă cu condițiile reale de funcționare, mai degrabă decât cu dimensiunea nominală a conductei. Următoarele informații trebuie confirmate înainte de a comanda:

Mediu:Identificați fluidul și verificați compatibilitatea acestuia cu corpul, bila, tija, scaunul, ambalajul și materialele garniturii.

Presiune și temperatură:Confirmați presiunea normală și maximă de funcționare, intervalul de temperatură, fluctuațiile de presiune și valorile nominale de presiune-temperatura aplicabile.

Conexiune flanșă:Potriviți dimensiunea flanșei supapei, clasa 300, fața RF, aranjamentul găurilor pentru șuruburi, tipul de garnitură și dimensiunile flanșei conductei.

Configurația fluxului și portului:Confirmați dacă este necesară construcția cu orificii întregi sau cu orificii reduse pe baza capacității de debit, căderii de presiune și cerințelor de conducte.

Actuator:Pentru supapele automate, furnizați cuplul de operare necesar, tipul de actuator, alimentarea cu energie sau aer, semnalul de control și cerințele de feedback.

Instalare:Flanșele conductei trebuie aliniate corect înainte de fixare. Supapa nu trebuie forțată în poziție pentru a compensa nealinierea țevii, iar supapa trebuie să rămână în limitele de presiune și temperatură specificate în timpul funcționării.

Testare și documentare

Inspecția supapelor poate include testarea presiunii carcasei, testarea scurgerilor scaunului, inspecția dimensională, verificările de funcționare, inspecția vizuală și verificarea marcajului conform cerințelor aplicabile ale comenzii. API 598 este specificat pentru testarea și inspecția acestei supape.

Documentația tehnică poate fi furnizată în funcție de configurația produsului și de cerințele proiectului. Documentele disponibile pot include fișe de date ale produsului, desene dimensionale, informații despre materiale, înregistrări de inspecție și documentația de testare aplicabilă.

FAQ

Î1: Pentru ce se utilizează o supapă cu bilă cu flanșă ANSI 300LB cu bază ISO 5211 pentru actuator?

Supapa cu bilă cu flanșă ANSI 300LB cu bază ISO 5211 pentru actuator este utilizată pentru izolarea conductelor industriale și controlul automatizat al fluidului de pornire/oprire. Este potrivit pentru aplicații compatibile cu apă, petrol, gaze, produse chimice, utilitare și procese industriale în limitele specificate de presiune, temperatură și material.

Î2: Clasa 300 înseamnă că supapa poate funcționa întotdeauna la 300 psi?

Nu. Clasa 300 este o desemnare a clasei de presiune mai degrabă decât o valoare fixă ​​a presiunii în psi. Presiunea de lucru admisă variază în funcție de materialul supapei, dimensiunea, temperatura de funcționare și valoarea nominală de presiune-temperatura aplicabilă.

Î3: Cum ar trebui să fie selectat actuatorul?

Servomotorul trebuie selectat în funcție de cuplul de operare necesar supapei, condițiile de funcționare, frecvența de funcționare și cerințele de control. Pentru acționarea pneumatică sau electrică, interfața de montare și specificațiile actuatorului trebuie, de asemenea, verificate înainte de asamblare.

Î4: Ce material pentru scaun este furnizat cu această supapă?

Configurația listată folosește RPTFE (PTFE+15%fv) ca material pentru scaun. Alte configurații de scaun sau de etanșare pot fi luate în considerare atunci când medii sau condiții de temperatură diferite necesită un material diferit.

Î5: Supapa poate fi furnizată cu un actuator pneumatic sau electric?

Da. Supapa poate fi configurată pentru funcționare manuală sau furnizată cu acționare pneumatică sau electrică compatibilă. Selectarea actuatorului trebuie confirmată în funcție de dimensiunea supapei, cuplul de operare, metoda de control și cerințele de instalare.

Î6: Ce informații ar trebui furnizate atunci când solicitați o ofertă?

Informațiile utile includ dimensiunea supapei, clasa de presiune, mediul, presiunea de funcționare, temperatura, materialul corpului, materialul scaunului, cerințele pentru flanșă, metoda de operare, specificațiile actuatorului, cantitatea și orice desene sau standarde tehnice necesare.

Î7: Pot fi furnizate desene tehnice și documente materiale?

Da. Desenele produsului, informațiile dimensionale, detaliile materialelor, înregistrările de inspecție și alte documente tehnice aplicabile pot fi furnizate în conformitate cu configurația supapei și cerințele proiectului.
