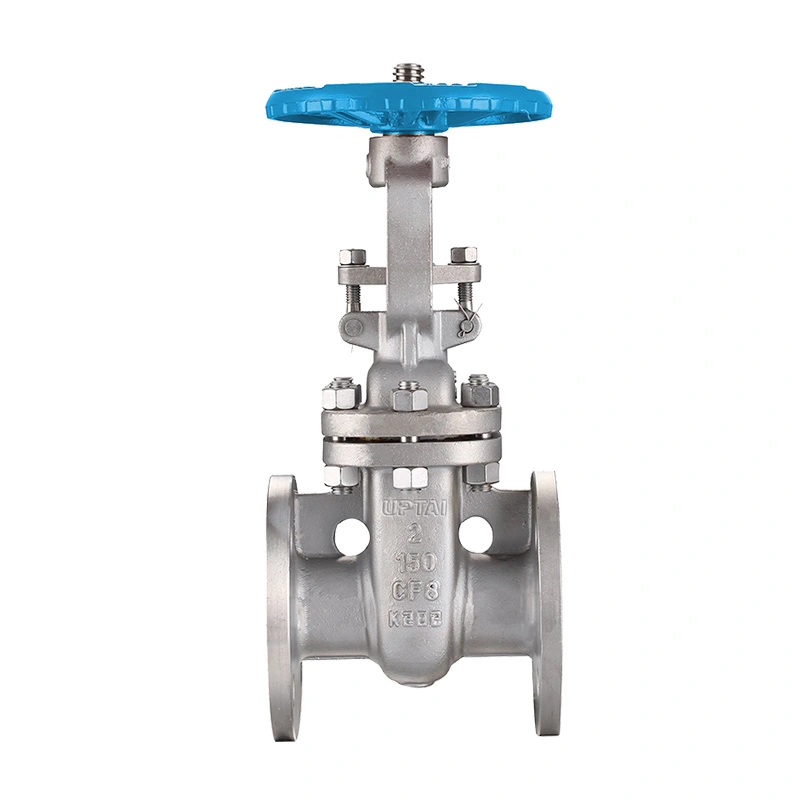

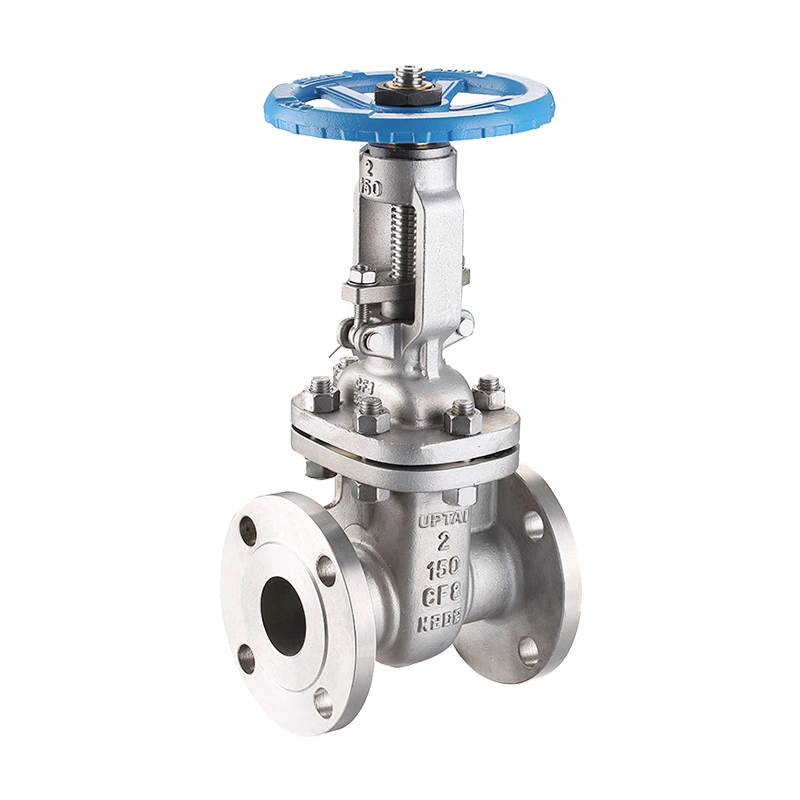

Supapă cu poartă din oțel inoxidabil ANSI 150LB

Supapa cu poartă din oțel inoxidabil ANSI 150LB este configurată pentru izolarea conductelor acolo unde sunt necesare o cale de curgere cu pas complet și un corp de supapă din oțel inoxidabil. Poarta se mișcă vertical pentru a deschide sau închide pasajul, ceea ce face ca această supapă să fie potrivită pentru aplicații care necesită, în mod normal, serviciu complet deschis sau complet închis, mai degrabă decât reglarea continuă. Configurația listată acoperă NPS de la 2" la 48" și utilizează roata de mână sau funcționarea cu roți dințate în funcție de dimensiunea supapei.

Shangtai produce supape industriale în Wenzhou, Zhejiang, China. Producția de supape include pregătirea materialului, prelucrarea, asamblarea componentelor, testarea presiunii, inspecția, marcarea și ambalarea finală. Configurația produsului poate fi confirmată în funcție de dimensiunea conductei, clasa de presiune, mediu de operare, temperatură, cerințele de material, standardul de conectare și specificațiile de proiect aplicabile.

Dimensiuni principale

Construcția supapei și principiul de funcționare

Supapa utilizează un element de închidere tip poartă care se deplasează perpendicular pe direcția de curgere a conductei. Când poarta este complet ridicată, trecerea de curgere este deschisă; când poarta este coborâtă, trecerea este închisă. Acest aranjament direct este selectat în mod obișnuit pentru izolarea conductelor unde este importantă pierderea scăzută de presiune în poziția complet deschisă.

Supapele cu gură sunt, în general, destinate izolării, mai degrabă decât pentru reglarea de rutină. Menținerea supapei complet deschisă sau complet închisă ajută la reducerea uzurii inutile a porții și a suprafețelor de scaun. Dacă este necesară reglarea debitului, tipul de supapă și condițiile de funcționare trebuie evaluate separat.

Corp și disc din oțel inoxidabil

Materialele listate pentru corp și disc sunt ASTM A351 CF8 / CF8M. Aceste clase de oțel inoxidabil pot fi selectate pentru servicii industriale în care rezistența la coroziune și compatibilitatea materialelor sunt considerații importante. Materialul real ar trebui să se potrivească cu mediul de proces, temperatura, presiunea și specificațiile proiectului.

F304 / F316 Tijă

Tija este specificată ca ASTM A182 F304 / F316. Tija transferă forța de acționare de la roata de mână sau de la operatorul de viteză la poartă. Selectarea materialului tijei trebuie luată în considerare împreună cu corpul supapei, discul, scaunul, garnitura și mediul de proces.

Configurație Stellite 6 locuri

Configurația scaunului enumerată include ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 cu fața dură este utilizat pe suprafețele de scaun aplicabile unde este necesară rezistența la uzură și contactul repetat cu scaunul. Aranjamentul exact al scaunului trebuie confirmat în funcție de dimensiunea supapei și configurația comandată.

Clasa 150 Presiune și Conexiune cu flanșă

Denumirea Clasa 150 identifică clasa de presiune a supapei în conformitate cu sistemul de evaluare presiune-temperatura ASME aplicabil. Nu trebuie interpretată ca o presiune de lucru fixă ​​de 150 PSI. Presiunea maximă de lucru indicată este de 285 PSI, în timp ce presiunea permisă pentru o anumită supapă depinde de material, dimensiune, temperatură și valoarea nominală de presiune-temperatura aplicabilă.

Supapa folosește capete cu flanșe compatibile cu RF. Pentru NPS 2" până la 24", standardul de conectare enumerat este ASME B16.5, în timp ce NPS 26" și mai sus sunt specificate cu ASME B16.47 Seria A. Dimensiunile flanșei conductei, clasa de presiune, selecția garniturii, aranjarea șuruburilor și starea feței trebuie verificate înainte de instalare.

Funcționarea supapei și selectarea dimensiunii

Metoda de operare se modifică în funcție de dimensiunea supapei. Configurația enumerată folosește o roată de mână pentru supape de la 2" la 16" și un operator de angrenaj pentru dimensiuni de 18" și mai mari. Supapele mai mari necesită, în general, un cuplu de operare mai mare, făcând un mecanism de angrenaj adecvat pentru funcționarea manuală a supapelor de conducte cu diametru mai mare.

Funcționarea roții de mână

Funcționarea cu roată de mână oferă control local direct pentru dimensiunile specificate ale supapelor de la 2" la 16". Operatorul trebuie să rotească roata de mână în conformitate cu direcția de deschidere și închidere a supapei și nu trebuie să folosească forță externă excesivă pentru a depăși rezistența anormală.

Operator de viteze

Supapele de la 18" și mai sus sunt specificate cu operatori de viteze. Cutia de viteze oferă un avantaj mecanic pentru deschiderea și închiderea supapelor mai mari și poate fi utilă acolo unde operarea directă a roții de mână ar necesita o forță de operare excesivă.

Considerații privind serviciile NACE

Configurația listată face referire la NACE MR0175 / ISO 15156. Aceste standarde sunt asociate cu cerințele de materiale pentru echipamentele expuse la medii specifice care conțin hidrogen sulfurat în producția de petrol și gaze. Aplicabilitatea NACE ar trebui să fie confirmată în raport cu mediul de serviciu real, cerințele materialelor, presiunea, temperatura și specificațiile proiectului, mai degrabă decât să se presupună doar din modelul de supapă.

Pentru aplicațiile de serviciu acru, selecția materialului și cerințele de duritate pot fi importante. Configurația completă a supapei, inclusiv materialele care conțin presiune, garnitura, scaunele, tija și alte componente umede, trebuie, prin urmare, revizuite în raport cu cerințele aplicabile ale proiectului înainte de a comanda.

Industrii aplicabile

Sisteme de petrol și gaze

Folosit pentru izolarea conductelor în aplicații din amonte, mijloc, rafinare și petrochimice în care materialele selectate din oțel inoxidabil și clasa de presiune sunt compatibile cu condițiile de funcționare.

Prelucrare chimică

Potrivit pentru izolarea fluidelor chimice și de proces compatibile. Corpul, discul, tija, scaunul și alte selecții de materiale trebuie verificate în raport cu compoziția chimică, concentrația, temperatura de funcționare și presiunea.

Apă și Ape Uzate

Se aplică la conductele selectate de distribuție, tratare, utilități și apă de proces, unde este necesară o supapă de izolare cu flanșă.

Sisteme de energie și utilități

Poate fi utilizat pentru izolare în conducte industriale, sisteme legate de energie, servicii HVAC și alte aplicații de fluide compatibile în limitele de presiune și temperatură specificate.

Considerații de selecție

Dimensiunea conductei:Confirmați dimensiunea nominală a conductei și dimensiunea necesară a supapei înainte de a comanda. Supapele cu diametru mare trebuie, de asemenea, verificate pentru spațiul de instalare și operare disponibil.

Clasa de presiune:Confirmați că clasa 150 și presiunea maximă de lucru listată sunt adecvate pentru presiunea reală în conductă la temperatura de funcționare.

Compatibilitate medie:Verificați compatibilitatea corpului, discului, tijei, scaunului, garniturilor și a altor materiale umede din oțel inoxidabil cu mediul de proces.

Standard de conectare:Verificați standardul flanșei, fața RF, aranjamentul găurilor pentru șuruburi, tipul de garnitură și cerințele față în față față de desenele conductei.

Metoda de operare:Confirmați dacă este necesară funcționarea roții de mână sau a angrenajului în funcție de dimensiunea supapei, poziția de instalare, spațiul de operare disponibil și cuplul de operare necesar.

Cerințe de serviciu acru:Dacă supapa este destinată gazelor acide sau altor H₂Serviciu care conține S, furnizați NACE aplicabil sau specificația de proiect pentru confirmarea materialului și a producției.

Instalare și întreținere

Înainte de instalare, inspectați supapa, fețele flanșei, suprafețele de etanșare și capacele de protecție pentru a nu daunare la transport. Conducta trebuie să fie aliniată corespunzător, astfel încât încărcăturile externe ale conductei să nu fie transferate inutil

FAQ

Î1: Cum diferă o supapă cu poartă de o supapă cu bilă în izolarea conductei?

O supapă cu poartă folosește o poartă cu mișcare liniară pentru a deschide sau a închide conducta, în timp ce o supapă cu bilă folosește o bilă rotativă. Supapele cu gură sunt în mod obișnuit selectate pentru izolarea conductelor mai mari, unde sunt necesare o cale de curgere directă și o rezistență relativ scăzută la curgere în poziția complet deschisă.

Î2: Ce ar trebui verificat dacă supapa de poartă este dificil de operat?

Verificați dacă conducta este aliniată corect, dacă tija și mecanismul de operare sunt curate și lubrifiate conform specificațiilor și dacă presiunea excesivă sau depunerile afectează mișcarea porții. Dacă rezistența anormală rămâne, supapa trebuie izolată și inspectată mai degrabă decât forțată cu pârghii externe suplimentare.

Î3: Cum ar trebui să fie depozitată o supapă cu poartă din oțel inoxidabil înainte de instalare?

Supapa trebuie depozitată într-un loc curat și uscat, cu dispozitivele de protecție a flanșei menținute la locul lor. Evitați expunerea la substanțe corozive, umiditate excesivă, impact și contaminarea suprafețelor interne de etanșare. De asemenea, supapele mari trebuie susținute corespunzător în timpul depozitării și manipulării.

Î4: Ce poate cauza scurgeri după ce a fost instalată o supapă cu poartă?

Cauzele posibile includ suprafețe de etanșare deteriorate, instalarea necorespunzătoare a garniturii, materiale străine în interiorul supapei, funcționarea incorectă de închidere sau probleme de aliniere a conductei. Cauza reală ar trebui determinată prin inspecție și testare a presiunii după ce sistemul a fost izolat în siguranță.

Î5: Poate fi furnizată o supapă de poartă din oțel inoxidabil ANSI 150LB conform unui desen de conductă?

Da. Mărimea supapei, dimensiunile față în față, aranjamentul flanșelor, poziția de funcționare, configurația materialului și alte cerințe de conectare pot fi revizuite în raport cu un desen al conductei înainte de producție. Acest lucru este util în special pentru supape de înlocuire și proiecte cu dimensiuni de instalare fixe.

Î6: Supapa poate fi folosită ca înlocuitor pentru o supapă de poartă existentă?

Da, cu condiția ca supapa de înlocuire să se potrivească cu dimensiunea necesară, clasa de presiune, dimensiunea față în față, racordarea flanșei, specificația materialului, metoda de operare și spațiul de instalare. Desenele supapelor existente, informațiile de pe plăcuța de identificare sau datele dimensionale pot fi utilizate pentru confirmarea configurației.

Î7: Cum poate fi menținută durata de viață a supapei?

Operați supapa în limitele specificate de presiune și temperatură, evitați ciclurile repetate inutile, mențineți tija și mecanismul de funcționare în stare adecvată și inspectați periodic supapa conform programului de întreținere a conductei. Orice scurgere anormală sau rezistență de funcționare trebuie investigată prompt.

Î8: Ce informații tehnice ar trebui să fie confirmate înainte de a comanda?

Informațiile cheie includ dimensiunea nominală, clasa de presiune, conexiunea la capăt, dimensiunea față în față, materialele caroseriei și ornamentelor, configurația scaunului, metoda de operare, mediul de serviciu, presiunea, temperatura, standardele aplicabile și orice cerințe speciale de inspecție sau documentație.
