Supapă forjată din oțel carbon 800LB

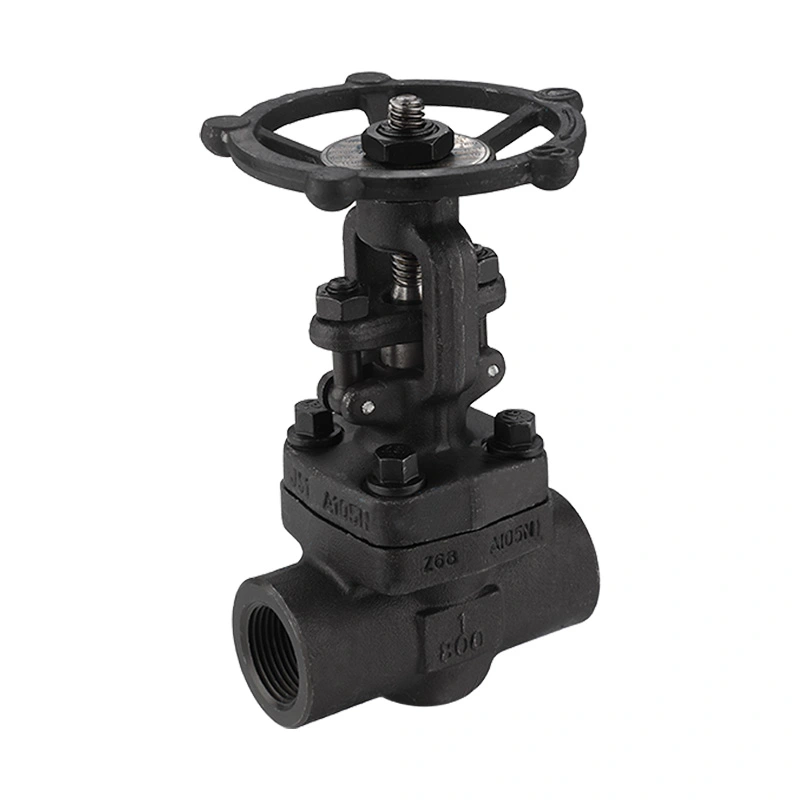

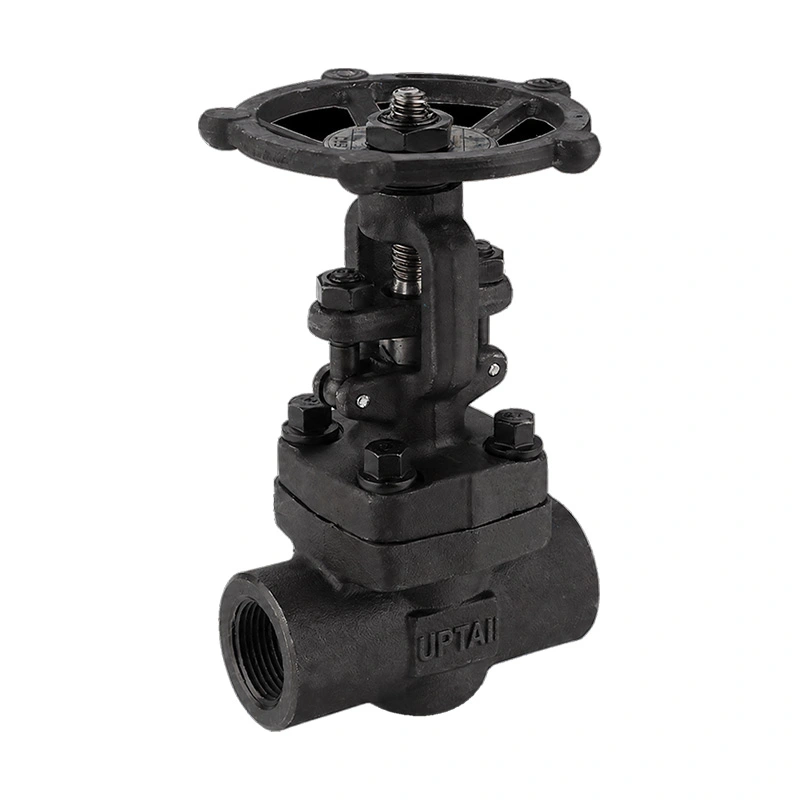

Supapa forjată din oțel carbon 800LB este o supapă forjată pentru conducte industriale cu diametru mic. Utilizează un corp ASTM A105N, aranjament de tijă OS&Y, capotă cu șuruburi și funcționare cu roată de mână. Conexiunile NPT, BSP și prin sudură sunt disponibile pentru diferite configurații de conducte.

Shangtai produce supape industriale în Wenzhou, Zhejiang, China. Procesul de producție include prelucrarea, asamblarea, testarea presiunii, inspecția, marcarea și ambalarea. Specificațiile supapei pot fi confirmate din dimensiunea necesară, racordul, mediu, presiune, temperatură și cerințele de material.

Dimensiuni principale

Construcția supapei

Corpul supapei este fabricat din oțel carbon forjat ASTM A105N. Capota este prinsă cu șuruburi pe corp, permițând accesul la părțile interne după ce linia a fost izolată și depresurizată.

OS&Y Stem

Designul șurubului și jugului exterior plasează tija în afara corpului supapei. Mișcarea tijei poate fi văzută în timpul funcționării, ceea ce oferă, de asemenea, o indicație vizuală simplă a poziției supapei.

Pană solidă

Pena se deplasează vertical pentru a închide pasajul de curgere. Supapa de blocare este destinată serviciului de izolare și este operată în mod normal în poziția complet deschisă sau complet închisă.

Materiale pentru tijă și scaun

Materialul tulpinii enumerat este ASTM A182 F6a. Discul este disponibil în ASTM A-276 Gr. 420 cu o configurație opțională Stellite 6, în timp ce materialul scaunului enumerat este ASTM A-276 Gr. 410.

Presiune și temperatură

Supapa este clasificată CL800 cu o presiune maximă de lucru de 1975 PSI. Presiunea de lucru aplicabilă depinde de temperatură, material, mărime și evaluarea presiune-temperatura relevantă. Supapa trebuie selectată folosind condițiile reale de funcționare, mai degrabă decât clasa de presiune.

Intervalul de temperatură afișat este de -29 °C + 425 °C. Scaunul, tija, garnitura și alte materiale interne trebuie verificate pentru compatibilitate atunci când supapa este utilizată la temperaturi ridicate.

Opțiuni de terminare a conexiunii

Supapa poate fi furnizată cu capete NPT, BSP sau prin sudură. Conexiunea trebuie să se potrivească cu specificațiile conductei și cu metoda de instalare.

NPT

Capetele filetate NPT sunt specificate conform standardului de conectare ASME B1.20.1 enumerat. Dimensiunea filetului și componentele de îmbinare trebuie verificate înainte de instalare.

BSP

Capetele BSP sunt disponibile pentru sistemele de conducte care utilizează filete BSP compatibile. Configurația necesară a firului trebuie confirmată la comanda.

Sudura prin priză

Capetele sudate prin mufă sunt potrivite pentru țevile cu orificii mici unde este necesară o conexiune sudată. Procedurile de sudare trebuie să respecte specificațiile aplicabile pentru conducte.

Cerințe NACE

Specificațiile enumeră NACE MR0175 / ISO 15156. Pentru aplicațiile de serviciu acru, materialele supapelor și cerințele de fabricație ar trebui revizuite în raport cu condițiile reale de serviciu și specificațiile proiectului.

În cazul în care este necesară conformitatea NACE, clasele de materiale necesare, limitele de duritate, cerințele de inspecție și documentația trebuie confirmate înainte de producție.

Aplicații tipice

Petrol și gaze:Puncte de izolare cu orificii mici în conductele din amonte, aval și proces.

Rafinare și petrochimie:Linii de proces, conducte de utilități și conexiuni ale echipamentelor care necesită izolare manuală.

Generare de energie:Conducte de abur, cazan și utilitate selectate în limitele de presiune și temperatură specificate.

Echipamente industriale:Ansambluri de conducte compacte și echipamente de proces care utilizează conexiuni filetate sau sudate prin mufă.

Puncte de selecție

Confirmați dimensiunea supapei, tipul de conexiune, presiunea de funcționare, temperatura, mediul și cerințele de material înainte de a comanda. Pentru aplicațiile de serviciu acru, furnizați specificația NACE aplicabilă. Pentru conexiunile filetate, confirmați tipul și dimensiunea filetului. Pentru conexiunile prin sudură, confirmați dimensiunile conductei și cerințele de sudare.

Supapa este destinată izolării. Dacă aplicația necesită o reglare continuă a debitului, metoda de operare și tipul de supapă trebuie revizuite înainte de selecție.

Instalare și întreținere

Inspectați supapa și capetele de conectare înainte de instalare. Păstrați suprafețele interioare curate și îndepărtați capacele de protecție numai atunci când supapa este gata de instalare.

Conexiunile filetate trebuie asamblate folosind metoda de etanșare specificată, fără strângere excesivă. Pentru versiunile cu sudură prin mufă, procedura de sudare trebuie să controleze intrarea de căldură și să respecte cerințele aplicabile pentru conducte.

După instalare, acţionaţi roata de mână şi verificaţi cursa completă de deschidere şi închidere. Înainte de întreținere, izolați și depresurizați conducta. Inspecția trebuie să includă tija, zona de ambalare, conexiunea capotei, roata de mână și suprafețele de etanșare.

Testare și documentare

Supapa este proiectată și fabricată conform API 602, cu API 598 specificat pentru testare și inspecție. Inspecția poate include verificări ale materialelor, inspecție dimensională, testare a carcasei, testare a scurgerilor scaunelor, verificări de funcționare și inspecția finală.

Informațiile despre materiale, datele dimensionale, desenele, înregistrările de inspecție și documentația de testare pot fi furnizate în conformitate cu cerințele comenzii.

FAQ

Î1: Ce este o supapă forjată din oțel carbon 800LB?

O supapă forjată din oțel carbon 800LB este o supapă forjată pentru conducte de înaltă presiune cu orificii mici. Utilizează un corp din oțel carbon forjat și un element de închidere tip poartă pentru izolarea conductei. Configurația listată include funcționarea OS&Y, o capotă cu șuruburi, funcționarea cu roată de mână și conexiuni NPT, BSP sau prin sudură.

Î2: Care este diferența dintre un OS&Y și un design cu tijă ascunsă?

Într-un design OS&Y, tija este poziționată în afara corpului supapei și se mișcă vizibil în timpul funcționării. Un design cu tijă ascunsă menține mișcarea tijei în interiorul corpului supapei. Aranjamentul OS&Y face poziția aproximativă a supapei mai ușor de identificat vizual.

Î3: Când ar trebui să fie selectată o conexiune prin sudură?

Capetele sudate prin mufă pot fi luate în considerare pentru sistemele de conducte cu orificii mici unde este necesară o conexiune sudată. Mărimea țevii, grosimea peretelui, procedura de sudare și standardul de țevi de proiect trebuie confirmate înainte de selecție.

Î4: Supapa necesită lubrifiere regulată?

Cerințele de lubrifiere depind de proiectarea supapei și de condițiile de funcționare. Tija și componentele de operare trebuie întreținute conform instrucțiunilor de întreținere ale producătorului, iar pe componentele de etanșare nu trebuie aplicați lubrifianți nepotriviți.

Î5: Ce poate cauza scurgeri externe în jurul tijei?

Scurgerea în zona tijei poate fi legată de starea umpluturii, starea suprafeței tijei, reglarea necorespunzătoare sau uzura componentelor. Supapa trebuie izolată și depresurizată înainte de inspectarea sau întreținerea zonei de ambalare.

Î6: Această supapă poate fi personalizată cu alte materiale?

Alte configurații de materiale sunt disponibile la cerere. Corpul, discul, tija, scaunul și alte materiale necesare trebuie specificate în funcție de mediu, presiune, temperatură, condiții de coroziune și standardele aplicabile.

Î7: Ce informații ar trebui furnizate pentru o ofertă?

Vă rugăm să furnizați dimensiunea supapei, tipul de conexiune, mediul, presiunea de funcționare, temperatura, cantitatea, cerințele de material, cerințele NACE, dacă este cazul și orice desene sau specificații de proiect aplicabile.
