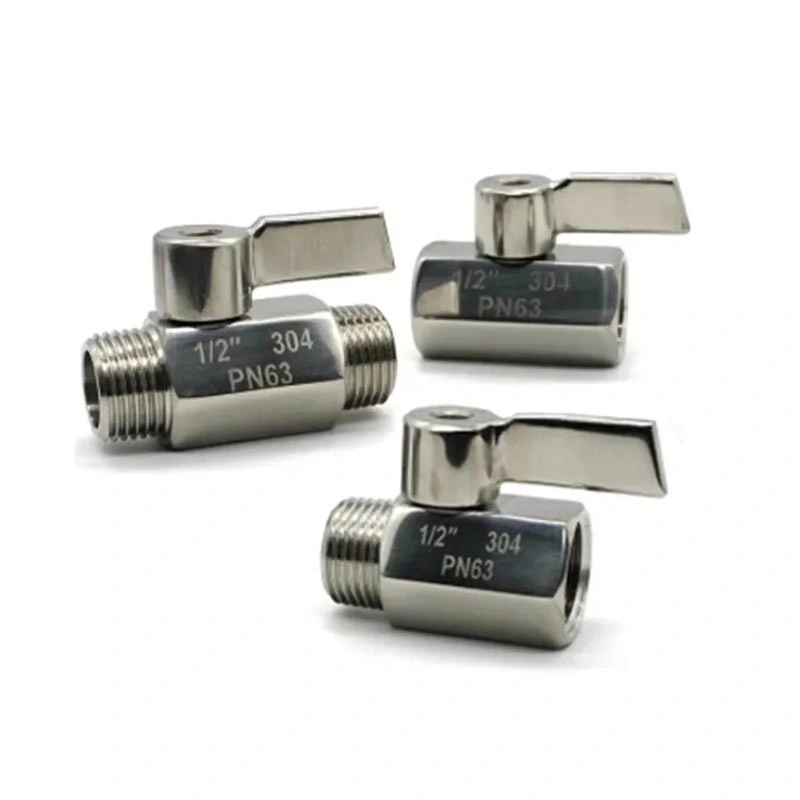

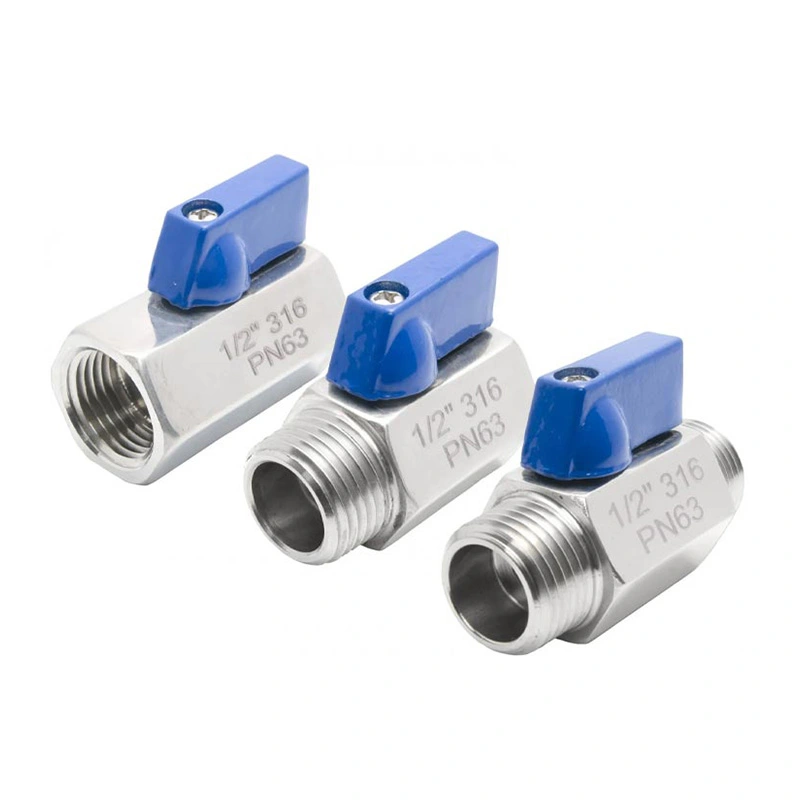

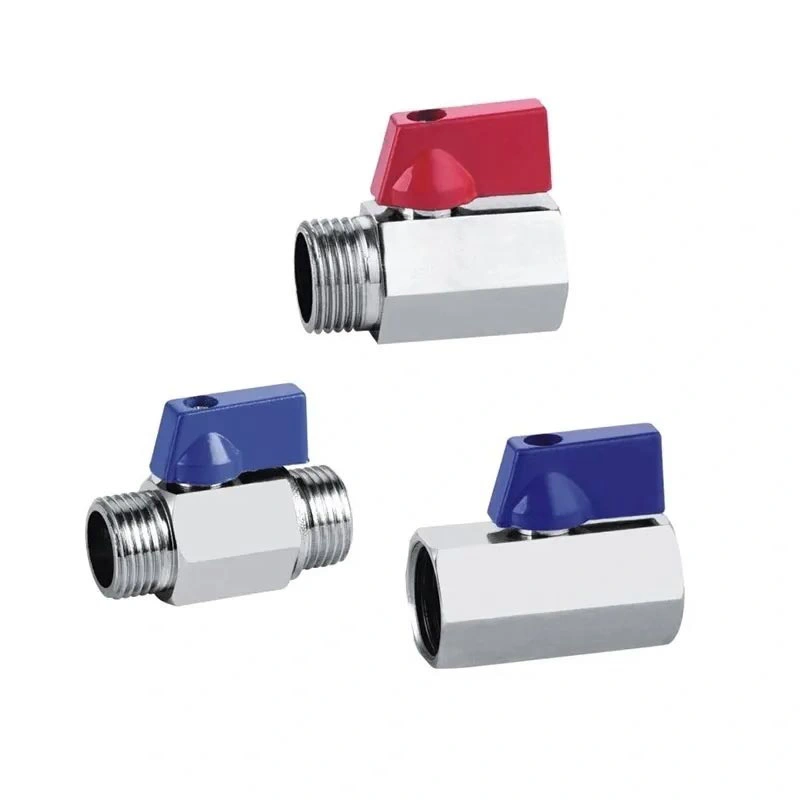

Mini supapă cu bilă din oțel inoxidabil

Supapa cu bilă mini din oțel inoxidabil este proiectată pentru conducte și echipamente compacte în care spațiul este limitat, dar este necesară o supapă de închidere cu un sfert de tură. Corpul său din oțel inoxidabil, conexiunile filetate NPT sau BSP și mânerul compact de operare îl fac potrivit pentru ansambluri mici de conducte, instrumente și echipamente de manipulare a fluidelor. Supapa poate fi selectată în funcție de presiunea, temperatura, mediul și specificațiile de conectare necesare.

Dimensiuni principale

Structura și caracteristicile produsului

Compact Quarter-Turn Operation

Supapa folosește un mecanism cu bilă cu un sfert de tură pentru serviciu de pornire/oprire. Rotirea mânerului schimbă poziția mingii și deschide sau închide pasajul de curgere. Această metodă de operare este potrivită pentru aplicațiile în care supapa trebuie operată frecvent sau în care este necesară o funcție simplă de închidere.

Construcție din oțel inoxidabil 316

Corpul supapei este specificat ca ASTM A351 CF8M (316), cu ASTM A182 F316 utilizat pentru bilă și tijă. Această combinație de materiale oferă o construcție din oțel inoxidabil pentru aplicațiile în care rezistența la coroziune și compatibilitatea materialului sunt importante. Adecvarea reală trebuie verificată în raport cu mediul de proces și condițiile de operare.

Conexiuni filetate NPT și BSP

Supapa este disponibilă cu conexiuni filetate NPT și BSP pentru integrare cu conducte și echipamente compatibile. Tipul de filet trebuie confirmat înainte de a comanda, deoarece filetele NPT și BSP utilizează standarde diferite de filet și nu trebuie tratate ca conexiuni interschimbabile.

Configurația scaunului RPTFE

Materialul standard al scaunului este RPTFE (PTFE+15%fv). Alegerea scaunului trebuie să țină cont de mediul de lucru, temperatura și presiunea de funcționare. În cazul în care aplicarea implică substanțe chimice agresive sau fluide speciale de proces, compatibilitatea materialului trebuie confirmată înainte de selectarea supapei.

Considerații de selecție

Selectarea unei supape cu bilă mică necesită mai mult decât potrivirea dimensiunii țevii. Trebuie luate în considerare mediul de lucru, presiunea, temperatura, tipul de conectare și spațiul de instalare disponibil. Limitele de presiune și temperatură ale supapei trebuie verificate în raport cu condițiile reale de funcționare înainte de instalare.

Pentru instalațiile filetate, confirmați dacă conducta folosește filete NPT sau BSP. Pentru echipamentele cu acces restricționat, verificați poziția mânerului și spațiul liber disponibil în jurul supapei. Scaunul și materialele de etanșare ar trebui, de asemenea, să fie compatibile cu fluidul de proces pentru a evita uzura prematură a componentelor.

Scenarii de aplicare

Supapa cu bilă mini din oțel inoxidabil poate fi utilizată pentru serviciul de închidere în sisteme și echipamente compacte de fluide în care este necesară un aranjament mai mic al supapelor. Aplicațiile tipice includ:

Sisteme de alimentare cu apă și drenaj

Echipamente pneumatice și conducte de aer comprimat

Echipamente de instrumentare și testare

Mașini mici și echipamente de automatizare

Sisteme de racire si unitati de filtrare

Laborator si instalatii sanitare

Sisteme industriale ușoare de manipulare a fluidelor

Instalare și întreținere

Înainte de instalare, verificați dimensiunea supapei, tipul filetului, presiunea nominală, intervalul de temperatură și compatibilitatea materialului. Curățați filetele țevii și îndepărtați particulele străine care ar putea afecta suprafața de conectare sau de etanșare. Utilizați o metodă adecvată de etanșare a filetului pentru racordul selectat și evitați forța de strângere excesivă.

După instalare, acţionaţi mânerul pe toată gama sa de un sfert de tură şi verificaţi conexiunea pentru scurgeri în timpul punerii în funcţiune a sistemului. În timpul întreținerii, izolați supapa de sursa de presiune înainte de inspecția sau înlocuirea componentelor interne.

Calitate și documentare

Inspecția producției poate include verificări dimensionale, verificare a materialelor, inspecție a ansamblului și teste de presiune sau de etanșare în conformitate cu cerințele aplicabile ale produsului și comenzii. Desenele produsului și specificațiile tehnice pot fi furnizate pentru confirmarea dimensiunilor și selectarea proiectului. Documentația materialului și înregistrările de inspecție pot fi, de asemenea, aranjate acolo unde este necesar.

FAQ

Î1: Pentru ce este folosită o mini supapă cu bilă din oțel inoxidabil?

A Mini supapă cu bilă din oțel inoxidabileste utilizat în principal pentru controlul pornirii/opririi fluidului în conducte compacte, echipamente și sisteme de instrumente. Este potrivit pentru apă, aer, ulei și alte medii industriale compatibile în intervalul de presiune și temperatură specificat.

Î2: Care este diferența dintre firele NPT și BSP?

NPT și BSP sunt standarde diferite de filet cu profile și specificații diferite. Filetul supapei trebuie să se potrivească cu țeava sau fitingul de îmbinare, astfel încât standardul de filet necesar trebuie confirmat înainte de a comanda.

Q3: Ce materiale sunt folosite pentru supapă?

Configurația standard folosește ASTM A351 CF8M (316) pentru corp, ASTM A182 F316 pentru bilă și tijă și RPTFE (PTFE+15%fv) pentru scaun. Alte materiale sunt disponibile la cerere.

Q4: Ce presiune și temperatură poate suporta supapa?

Presiunea maximă indicată este de 285PSI și intervalul de temperatură este de -25℃~150℃. Condițiile reale de funcționare admisibile trebuie confirmate în funcție de dimensiunea supapei, mediu, temperatură și valoarea nominală de presiune-temperatura aplicabilă.

Î5: Pot solicita un desen al produsului înainte de a comanda?

Da. Desenele dimensionale și specificațiile tehnice pot fi furnizate pentru a confirma dimensiunea supapei, tipul de conectare, dimensiunile de instalare și alți parametri necesari înainte de producție.

Î6: Materialul supapei poate fi verificat?

Da. Verificarea materialului și documentația de inspecție aferentă pot fi aranjate în funcție de configurația supapei și de cerințele comenzii. Domeniul de inspecție aplicabil trebuie confirmat la plasarea comenzii.

Î7: Sunt disponibile materiale diferite?

Da. Alte combinații de corp, bilă, tijă, scaun și materiale de etanșare pot fi luate în considerare pentru condiții specifice de funcționare, în funcție de presiunea, temperatura și compatibilitatea cu mediul necesar.
