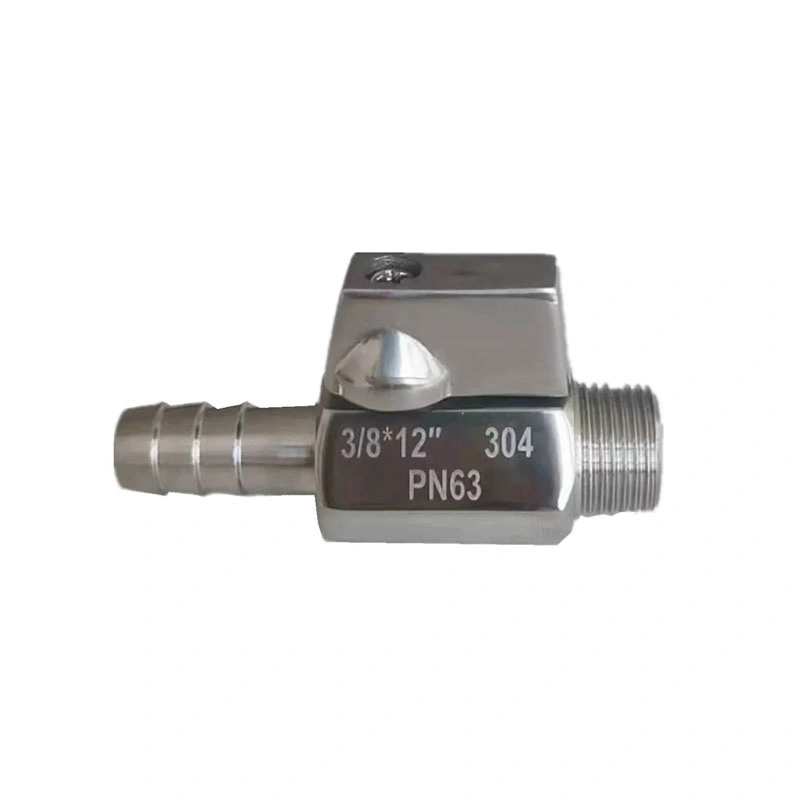

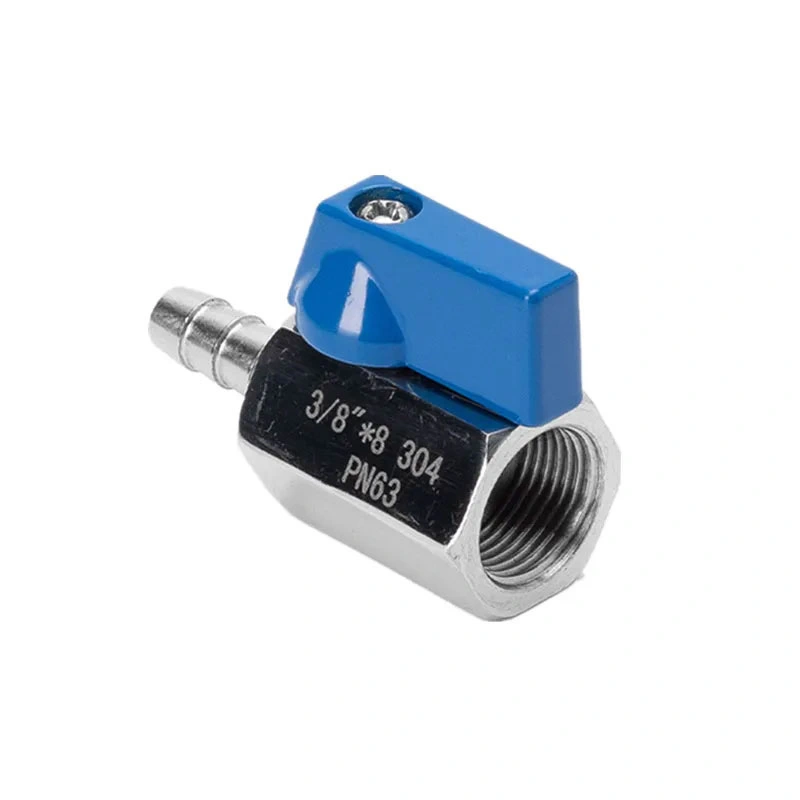

Furtun cu niplu filetat din oțel inoxidabil Mini supapă cu bilă

Liniile compacte de fluid necesită adesea o supapă care poate conecta conducte filetate și furtunuri flexibile într-un spațiu limitat de instalare. Supapa cu bilă pentru furtun cu niplu filetat din oțel inoxidabil combină un niplu filetat cu o conexiune de furtun într-un singur ansamblu, oferind un control convenabil de pornire/oprire printr-un mecanism de operare cu un sfert de tură. Configurația sa compactă este potrivită pentru echipamente și configurații de conducte în care spațiul este limitat.

Dimensiuni principale

Structura și caracteristicile produsului

Conexiune filetată și furtun

Supapa combină o conexiune filetată cu un niplu de furtun într-un singur ansamblu compact. Partea filetată poate fi conectată la componente de conducte NPT sau BSP compatibile, în timp ce partea niplului este destinată unui aranjament adecvat de furtun flexibil și clemă. Diametrul interior al furtunului și dimensiunile conexiunii trebuie confirmate înainte de instalare.

Construcție din oțel inoxidabil 316

Corpul supapei este specificat ca ASTM A351 CF8M (316), cu ASTM A182 F316 utilizat pentru bilă și tijă. Această construcție din oțel inoxidabil este potrivită pentru aplicații în care sunt necesare compatibilitatea materialelor și rezistența la coroziune. Adecvarea reală depinde de mediul de lucru, concentrație, temperatură și alte condiții de funcționare.

Oprire la un sfert

Mecanismul cu bile asigură o operațiune de deschidere și închidere în sfert de tură. Poziția mânerului indică starea de funcționare a supapei, permițând supapei să fie utilizată pentru o izolare simplă de pornire/oprire în sistemele compacte de fluide. Această supapă este destinată serviciului de închidere, mai degrabă decât pentru reglarea precisă a debitului.

Scaun RPTFE

Scaunul standard este RPTFE (PTFE+15%fv). Materialul scaunului trebuie verificat în raport cu mediul de proces și temperatura de funcționare înainte de selecție. Pot fi luate în considerare diferite combinații de materiale pentru aplicații care necesită compatibilitate chimică specifică sau temperatură.

Selectarea conexiunii filetului și furtunului

NPT și BSP sunt standarde diferite de filet și nu trebuie tratate ca interschimbabile. Filetul supapei trebuie să se potrivească cu fitingul de îmbinare sau cu racordul la conductă. Când conectați niplul de furtun, selectați un furtun cu un diametru intern compatibil și utilizați o clemă sau o metodă de conectare adecvată pentru condițiile de funcționare.

Pentru echipamentele cu spațiu limitat, verificați dimensiunile totale ale supapei și spațiul liber pentru mâner înainte de instalare. Furtunul ar trebui, de asemenea, să fie direcționat fără îndoire excesivă, răsucire sau încărcare exterioară pe racordul supapei.

Scenarii de aplicare

Supapa cu bilă pentru furtun cu niplu filetat din oțel inoxidabil este potrivită pentru liniile de fluid compacte unde sunt necesare conexiunea furtunului și închiderea manuală. Aplicațiile tipice includ:

Furtun de alimentare cu apă și conducte de drenaj

Aer comprimat și echipamente pneumatice

Echipamente de filtrare, răcire și curățare

Conexiunile pompei și orificiile de evacuare

Echipamente de prelevare de probe și de laborator

Sisteme de irigare și stropire

Echipamente industriale ușoare de manipulare a fluidelor

Instalare și întreținere

Înainte de instalare, confirmați dimensiunea supapei, tipul filetului NPT sau BSP, dimensiunea conexiunii furtunului, presiunea de lucru și temperatura. Curățați conexiunile de împerechere și asigurați-vă că suprafețele de etanșare nu au murdărie sau particule străine. Conexiunile filetate trebuie strânse folosind o metodă adecvată, fără a aplica o forță excesivă asupra corpului supapei.

După instalare, verificați conexiunea furtunului și îmbinarea filetată în timpul punerii în funcțiune a sistemului. Acționați mânerul pe toată gama sa de un sfert de tură pentru a confirma mișcarea lină. Înainte de întreținere, izolați supapa de sursa de presiune și eliberați presiunea reziduală din conducta conectată.

Considerații de presiune și temperatură

Presiunea maximă indicată este de 285PSI și intervalul de temperatură specificat este de -25℃~150℃. Aceste valori trebuie luate în considerare împreună cu dimensiunea supapei, mediul de lucru și valoarea nominală de presiune-temperatura aplicabilă. Condițiile reale de funcționare trebuie confirmate înainte ca supapa să fie instalată în sistem.

Documentatie Tehnica

Desenele produsului și specificațiile tehnice pot fi furnizate pentru confirmarea dimensiunilor și selectarea proiectului. Informațiile despre materiale, înregistrările de inspecție și alte documente aplicabile despre produse pot fi, de asemenea, aranjate în funcție de configurația supapei și de cerințele comenzii.

FAQ

Î1: Pentru ce se folosește un furtun cu niplu filetat din oțel inoxidabil?

A Furtun cu niplu filetat din oțel inoxidabil Mini supapă cu bilăeste utilizat pentru controlul manual pornire/oprire în sistemele de fluide compacte care combină o conexiune filetată de conductă cu o conexiune de furtun flexibil. Poate fi utilizat cu apă, aer, ulei și alte medii compatibile în limitele de funcționare specificate.

Î2: Se poate conecta supapa direct la un furtun flexibil?

Partea mamelonului este proiectată pentru conectarea la un furtun compatibil folosind o conexiune adecvată a furtunului și un aranjament de cleme. Dimensiunea furtunului, diametrul interior și metoda de conectare trebuie să fie adaptate dimensiunilor supapei și condițiilor de funcționare.

Î3: Sunt disponibile versiunile NPT și BSP?

Da. Standardele de filet enumerate sunt NPT și BSP. Tipul de filet necesar trebuie specificat la comanda, astfel încât să se potrivească cu țeava, fitingul sau racordul echipamentului.

Î4: Această supapă este potrivită pentru sistemele de aer comprimat?

Da, poate fi luat în considerare pentru aplicații compatibile cu aer comprimat în limitele specificate de presiune și temperatură. Mărimea supapei, metoda de conectare și materialele de etanșare trebuie verificate în raport cu cerințele actuale ale sistemului pneumatic.

Q5: Ce material este folosit pentru corpul supapei?

Materialul standard al corpului este ASTM A351 CF8M (316). Bila și tija sunt ASTM A182 F316, în timp ce scaunul este RPTFE (PTFE+15%fv). Alte materiale sunt disponibile la cerere.

Î6: Pot solicita un desen înainte de a plasa o comandă?

Da. Desenele dimensionale și specificațiile tehnice pot fi furnizate pentru a confirma dimensiunea supapei, tipul filetului, racordul furtunului și dimensiunile de instalare înainte de producție.

Î7: Ce informații sunt necesare pentru selectarea supapei?

Vă rugăm să furnizați dimensiunea necesară, standard de filet NPT sau BSP, dimensiunea furtunului, mediu de lucru, presiune, temperatură și cerințele de instalare. Aceste informații ajută la confirmarea configurației adecvate a supapei.
