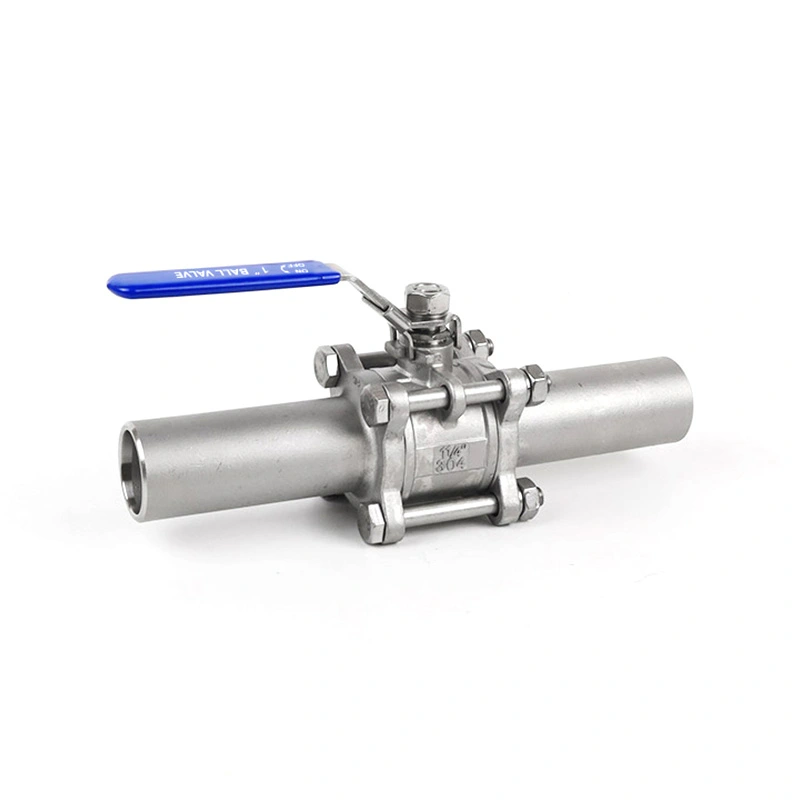

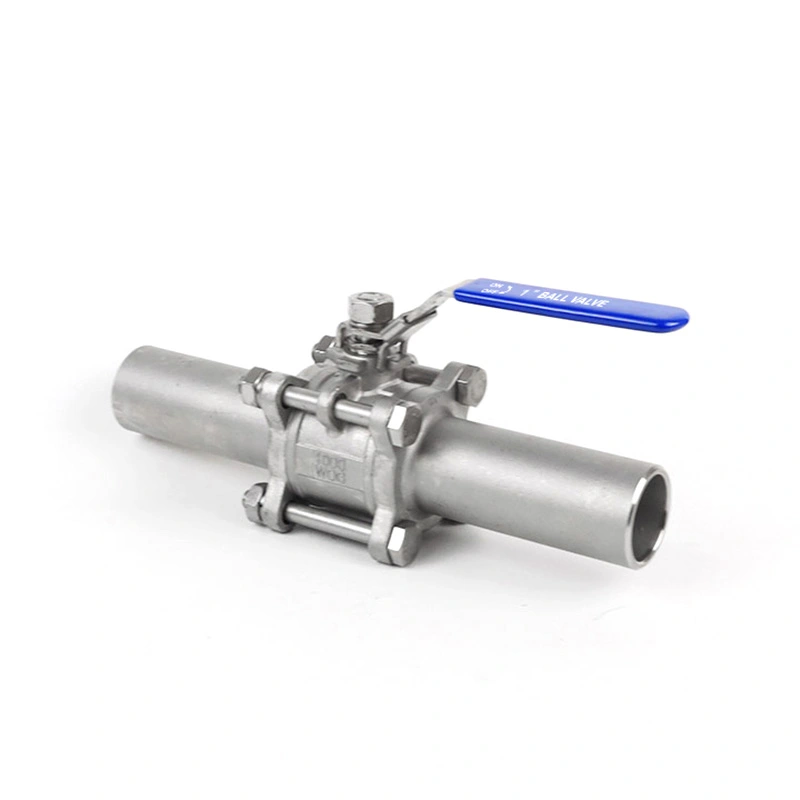

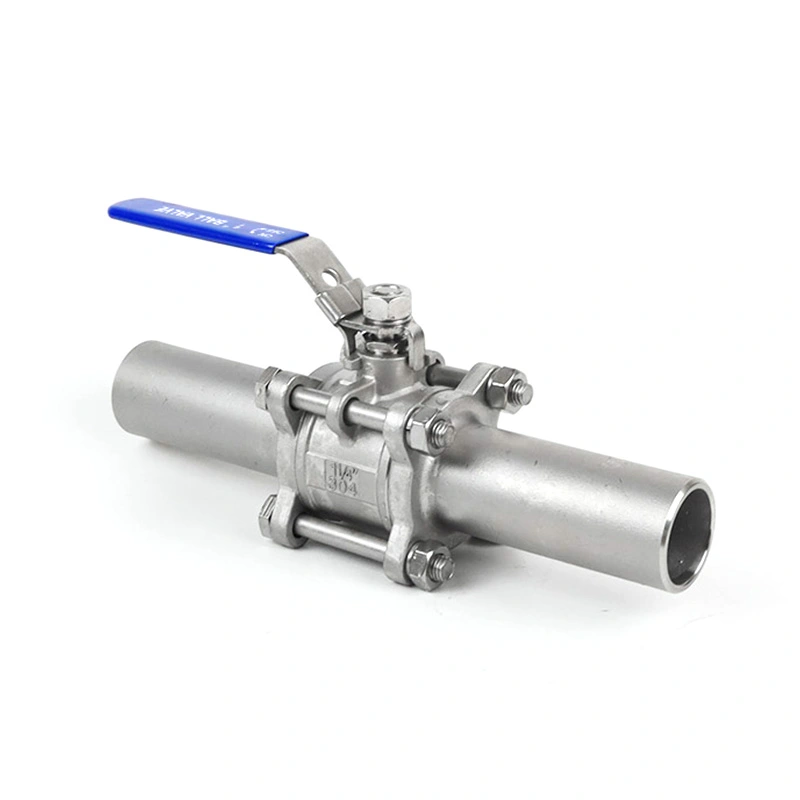

Supapă cu sferă 3PC extinsă

Supapa cu bilă 3PC Weld Extended folosește capete de sudare cap la cap extinse pentru a oferi o lungime suplimentară de sudură între supapă caroserie și conductă. Capetele extinse sunt utile pentru conducte izolate, instalații îngropate și amenajări de conducte unde este necesară o distanță suplimentară de sudare. Corpul din trei piese oferă, de asemenea, acces la componentele interne pt inspecția și înlocuirea după izolarea conductei.

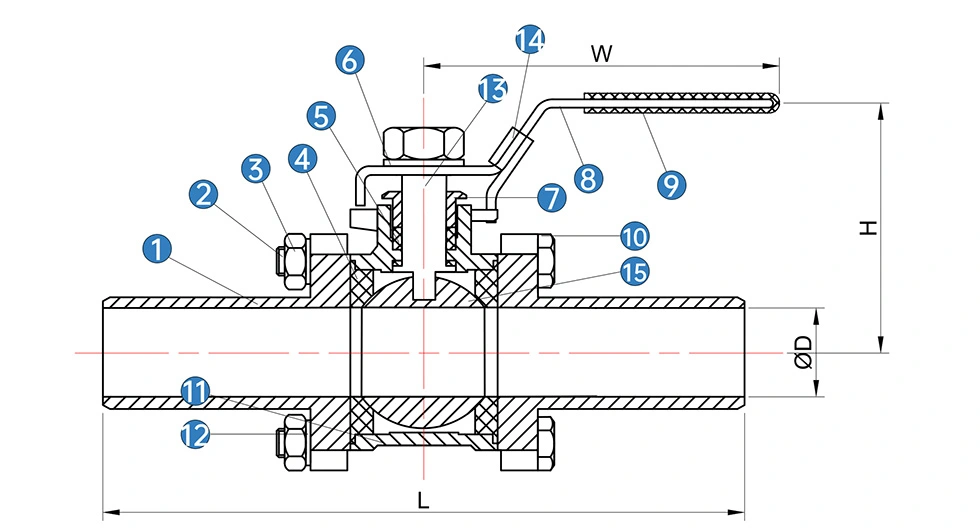

Dimensiuni principale

* N: Capetele filetelor conform ANSI B 2.1 NPT
* B: Capetele filetului conform BS21 BSP

Caracteristicile produsului

1. Capetele de sudare cap la cap extinse

Capetele de sudură extinse oferă spațiu suplimentar pentru sudarea conductelor și ajută la menținerea lucrărilor de sudură departe de conducta principală corpul supapei. Această configurație este utilă pentru conductele izolate sau îngropate în care supapa trebuie poziționată în afara izolației sau într-un loc accesibil.

2. Construcție din trei piese

Corpul despicat permite deschiderea supapei pentru inspecție și întreținere. Scaune, garnituri si altele interne componentele pot fi accesate atunci când este necesară înlocuirea, reducând necesitatea înlocuirii ansamblului complet de supapă.

3. Materiale din oțel inoxidabil 316

Supapa cu bilă 3PC Weld Extended utilizează ASTM A351 CF8M (316) pentru corp și ASTM A182 F316 pentru bilă și tijă. Scaunul standard este RPTFE (PTFE+15%fv). Alte combinații de materiale pot fi furnizate conform cerințelor conditiile de serviciu.

4. Conexiune cap la cap

Capetele sudate respectă cerințele ASME B16.25. O conexiune sudată cap la cap asigură o îmbinare permanentă între supapă și conductă, cu procedura de sudare și pregătirea conductei determinate de specificațiile aplicabile pentru conducte.

Sudura si Instalare

Înainte de sudare, verificați dimensiunea țevii, dimensiunile capătului sudat, starea teșirii și alinierea. Conducta ar trebui să fie sprijinit corespunzător pentru a preveni încărcarea excesivă a supapei în timpul instalării. Ar trebui să urmeze și procedurile de sudare caietul de sarcini aplicabil al proiectului.

Capetele extinse asigură o distanță suplimentară între zona de sudură și interiorul supapei. Sudarea corespunzătoare și procedurile de control al căldurii trebuie în continuare urmate pentru a proteja scaunul, garniturile și alte componente sensibile la căldură.

Materiale și condiții de funcționare

Supapa este specificată pentru un interval de temperatură de la -25℃ la 150℃ și o presiune maximă de 285PSI în conformitate cu lista conditii. Limitele reale de funcționare trebuie confirmate în funcție de dimensiunea supapei, mediu, temperatură și evaluarea presiune-temperatură aplicabilă.

Corpul din oțel inoxidabil, bila F316 și tija F316 sunt destinate mediilor industriale compatibile. Scaun si etansare selecția materialului trebuie verificată în raport cu fluidul, temperatura și presiunea reală înainte de a comanda.

Inspecție de calitate

Inspecția materialelor

Identificarea materialului și înregistrările de inspecție aferente pot fi furnizate conform cerințelor comenzii. Material Rapoartele de testare sunt disponibile pentru configurațiile de supape aplicabile.

Inspecție dimensională

Dimensiunile supapei și caracteristicile capătului de sudură sunt verificate în raport cu desenele și cerințele produsului specificate. Inspecția poate include lungimea capătului sudat, dimensiunile și starea generală de asamblare.

Teste de presiune și etanșare

Testarea și inspecția supapelor respectă cerințele API 598. Testele de presiune și de etanșare sunt efectuate pentru a verifica performanța de etanșare a corpului supapei și a scaunului înainte de expediere.

Inspecția supapei terminată

Inspecția finală acoperă aspectul supapei, asamblarea, protecția capătului de sudură și starea de funcționare. Produs necesar documentele pot fi intocmite conform comenzii.

Aplicații

Supapa cu bilă 3PC Weld Extended este potrivită pentru conducte industriale unde o conexiune sudată și sudură suplimentară distanta sunt necesare. Aplicațiile tipice includ procesarea petrochimică, sistemele de petrol și gaze, energia termică, tratarea apei și controlul general al fluidelor industriale.

Configurația de capăt extins este deosebit de utilă atunci când izolarea conductelor, instalarea subterană sau amplasamentul aspectul limitează spațiul disponibil în jurul corpului supapei. Adecvarea aplicației ar trebui să fie confirmată pe baza mediu, presiune, temperatură și specificații de conductă.

Ambalare

Supapele sunt ambalate pentru transportul la export folosind cutii de carton ondulat și cutii de placaj. Capetele sudate sunt protejat în timpul ambalării pentru a reduce riscul de deteriorare a teșiturii și a suprafețelor de legătură în timpul manipulării și expediere.

FAQ

1. Care este scopul capetelor de sudură extinse pe o supapă cu bilă 3PC extinsă?

Capetele de sudură extinse asigură o distanță suplimentară de sudare între corpul supapei și conductă. Sunt utile pentru conducte izolate, instalații îngropate și alte configurații în care zona de sudare trebuie poziționată mai departe din corpul supapei.

2. Ce material este folosit pentru supapă?

Materialul standard al corpului este ASTM A351 CF8M (316), cu ASTM A182 F316 folosit pentru bilă și tijă. Scaunul este RPTFE (PTFE+15%fv). Alte materiale sunt disponibile la cerere.

3. Ce standard se aplică capetelor de sudură cap la cap?

Capetele sudate cap la cap sunt specificate conform ASME B16.25. Procedura finală de sudare ar trebui să urmeze cele aplicabile conductă sau specificație de proiect.

4. Supapa poate fi întreținută după instalare?

Da. Corpul din trei piese oferă acces la componentele interne pentru inspecție și înlocuire. Conducta trebuie să fie izolate și depresurizate înainte de întreținerea supapei.

5. Care sunt limitele de presiune și temperatură?

Presiunea maximă indicată este de 285PSI, iar intervalul de temperatură este de la -25℃ la 150℃. Funcționarea reală permisă Condițiile depind de dimensiunea supapei, mediu și valoarea nominală de presiune-temperatura aplicabilă.

6. Ce documente pot fi furnizate?

Rapoartele de testare a materialelor și inspecția aplicabilă sau documentația produsului pot fi furnizate în funcție de supapă cerințe de configurare și comandă.
