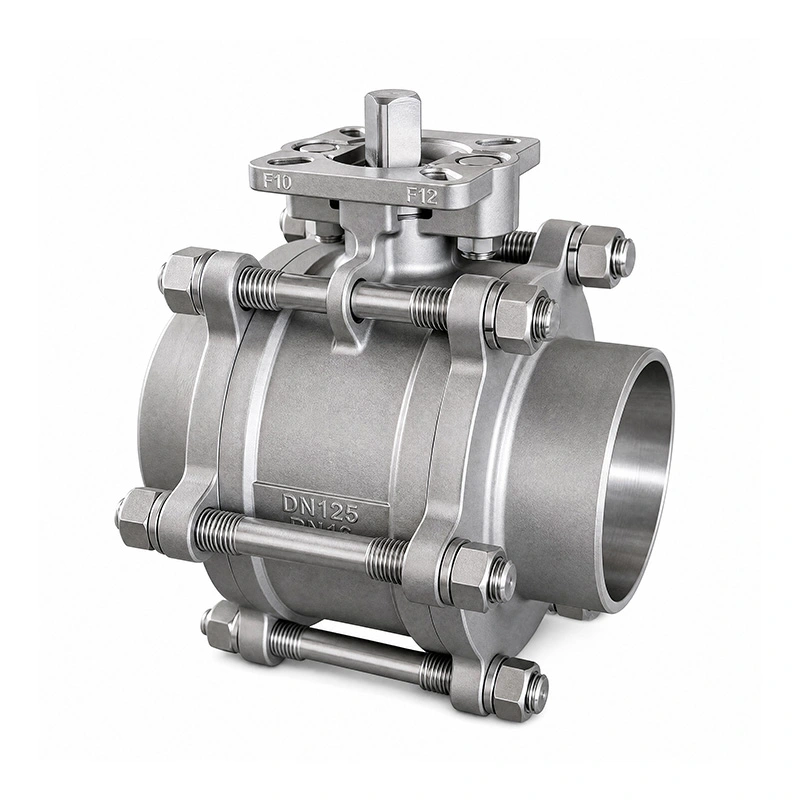

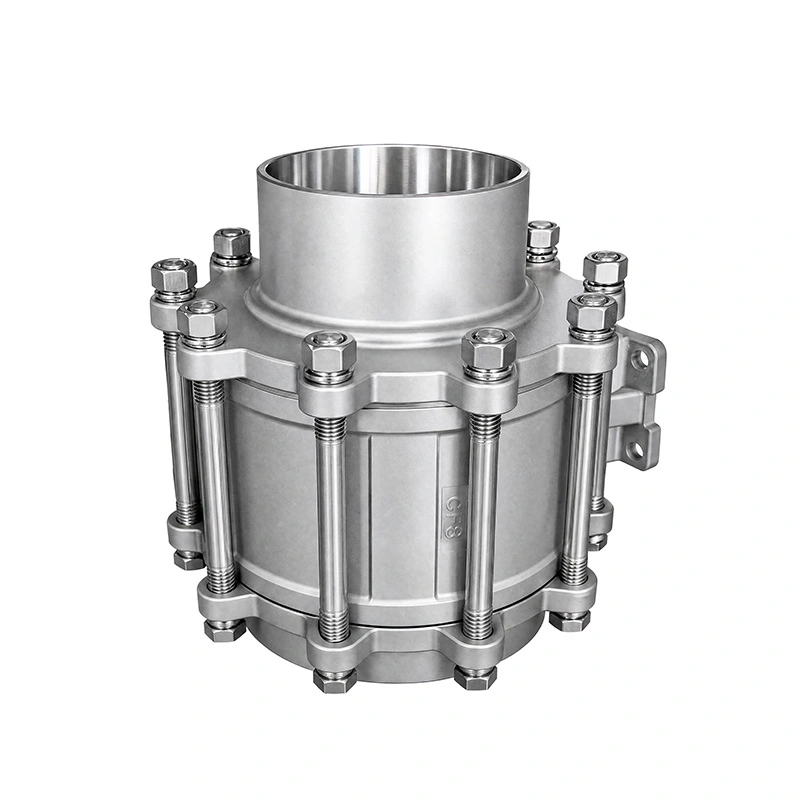

3 buc capete sudate cap la cap, supapă cu bilă din oțel inoxidabil, tijă extinsă

Tija extinsă a supapei cu bilă din oțel inoxidabil 3PC cu capete sudate cap la cap are capete sudate cap la cap pentru conexiunea permanentă la conductă și o tijă extinsă pentru aplicațiile în care punctul de funcționare a supapei trebuie poziționat departe de țeavă. Corpul din trei piese permite accesul componentelor interne pentru întreținere, în timp ce suportul de montare ISO 5211 acceptă instalarea directă a actuatoarelor pneumatice sau electrice.

Dimensiuni principale

Caracteristicile produsului

1. Conexiune la conductă sudată cap la cap

Supapa utilizează capete sudate cap la cap fabricate conform ASME B16.25. Sudarea supapei direct în conductă asigură o conexiune fixă ​​fără îmbinări filetate sau cu flanșe, făcând această configurație potrivită pentru instalațiile permanente de conducte industriale.

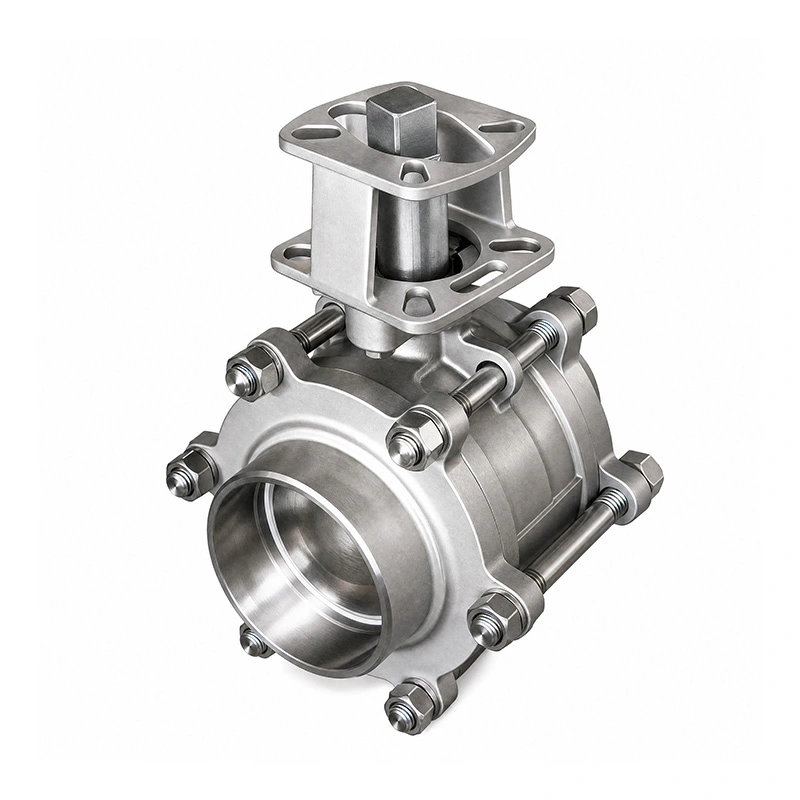

2. Configurație extinsă a tijei

Tija extinsă oferă un spațiu de operare suplimentar între mâner sau dispozitiv de acționare și conductă. Este util acolo unde izolarea, aranjarea conductelor sau condițiile de instalare limitează accesul la o tijă standard de supapă.

3. Corp din trei piese pentru întreținere

Construcția din trei piese oferă acces la componentele interne ale supapei atunci când este necesară inspecția sau înlocuirea. Scaunul și componentele de etanșare pot fi întreținute fără a înlocui ansamblul complet al supapei.

4. Construcție supapă din oțel inoxidabil

Tija extinsă a supapei cu bilă din oțel inoxidabil cu 3 capete sudate la cap utilizează ASTM A351 CF8M (316) pentru corp și ASTM A182 F316 pentru bilă și tijă. Scaunul RPTFE este specificat pentru intervalul de temperatură enumerat de la -25℃ la 150℃.

Montarea actuatorului

Supapa este echipată cu un suport de montare ISO 5211 pentru instalarea directă a actuatorului. Actuatoarele pneumatice sau electrice pot fi selectate în funcție de dimensiunea supapei, cuplul de operare și cerințele de control. Interfața de montare a actuatorului trebuie verificată înainte de a comanda pentru a asigura compatibilitatea.

Standarde și inspecție

Proiectarea și fabricarea urmează ASME B16.34, cu capete sudate cap la cap pe baza ASME B16.25. Testarea și inspecția supapelor sunt efectuate în conformitate cu API 598. Evaluările presiune-temperatura sunt, de asemenea, menționate la ASME B16.34.

Inspecția producției acoperă verificarea materialelor, testarea presiunii, inspecția etanșării și verificările supapelor terminate. Rapoartele de testare a materialelor și documentația aplicabilă a produsului pot fi furnizate în funcție de configurația supapei și de cerințele comenzii.

Aplicații

Tija extinsă a supapei cu bilă din oțel inoxidabil cu capete sudate la cap de 3PC este destinată sistemelor de conducte industriale care necesită o conexiune sudată permanentă și funcționare accesibilă a supapei. Aplicațiile tipice includ procesarea chimică, sistemele petrochimice, echipamentele farmaceutice, procesarea alimentelor și a băuturilor, generarea de energie și tratarea apei.

Înainte de selecție, confirmați mediul conductei, presiunea, temperatura, dimensiunea conductei, specificațiile de sudură și spațiul de instalare disponibil. Materialele supapei și configurația scaunului ar trebui, de asemenea, verificate pentru compatibilitate cu mediul de serviciu.

FAQ

1. Care sunt principalele aplicații ale tulpinii extinse ale supapei cu bilă din oțel inoxidabil 3PC cu capete sudate la cap?

Este utilizat în sistemele de conducte industriale în care sunt necesare o conexiune sudată și un acces extins la supapă. Aplicațiile includ sisteme chimice, petrochimice, farmaceutice, alimentare și băuturi, energie și sisteme de tratare a apei.

2. Ce standard se aplică capetelor sudate cap la cap?

Capetele sudate cap la cap sunt specificate conform ASME B16.25. Specificațiile de sudare trebuie verificate în raport cu proiectarea conductei înainte de instalare.

3. Se poate instala direct un actuator?

Da. Supapa are un suport de montare ISO 5211 pentru instalarea actuatorului pneumatic sau electric. Selectarea actuatorului trebuie să se bazeze pe dimensiunea supapei, cuplul de operare și cerințele de control.

4. Ce materiale sunt folosite în configurația standard?

Corpul este ASTM A351 CF8M (316), în timp ce bila și tija sunt ASTM A182 F316. Scaunul standard este RPTFE (PTFE+15%fv). Alte materiale sunt disponibile la cerere.

5. Care este intervalul maxim de presiune și temperatură?

Presiunea maximă indicată este de 285PSI, cu un interval de temperatură de la -25℃ la 150℃. Limitele reale de funcționare trebuie confirmate în funcție de dimensiunea supapei, mediul și valorile nominale de presiune-temperatura aplicabile.

6. Poate fi personalizată supapa?

Da. Alte materiale și configurații ale componentelor pot fi furnizate în funcție de mediu, presiune, temperatură și condiții de instalare necesare.
