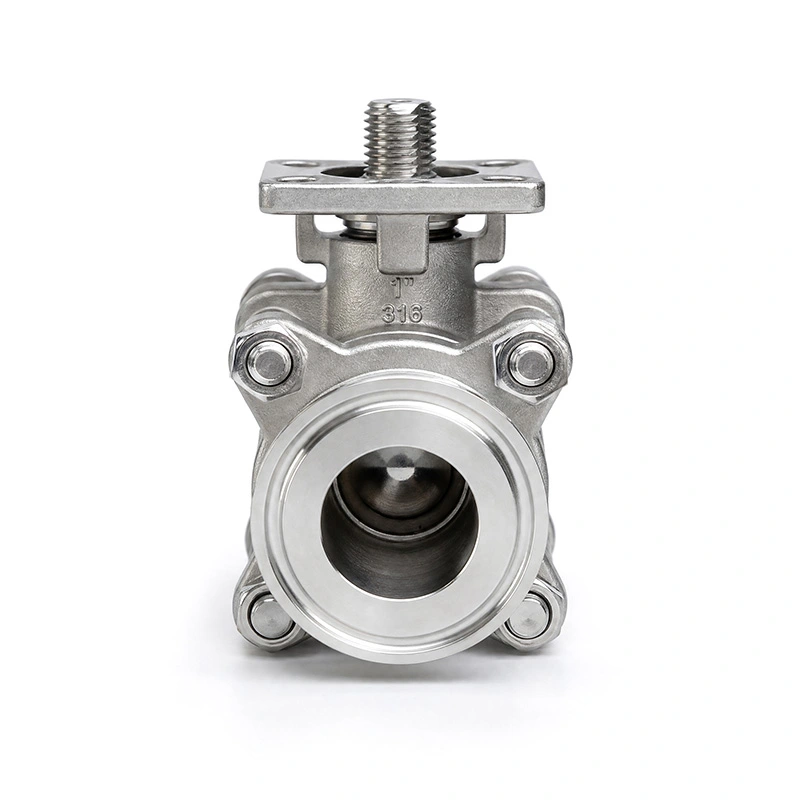

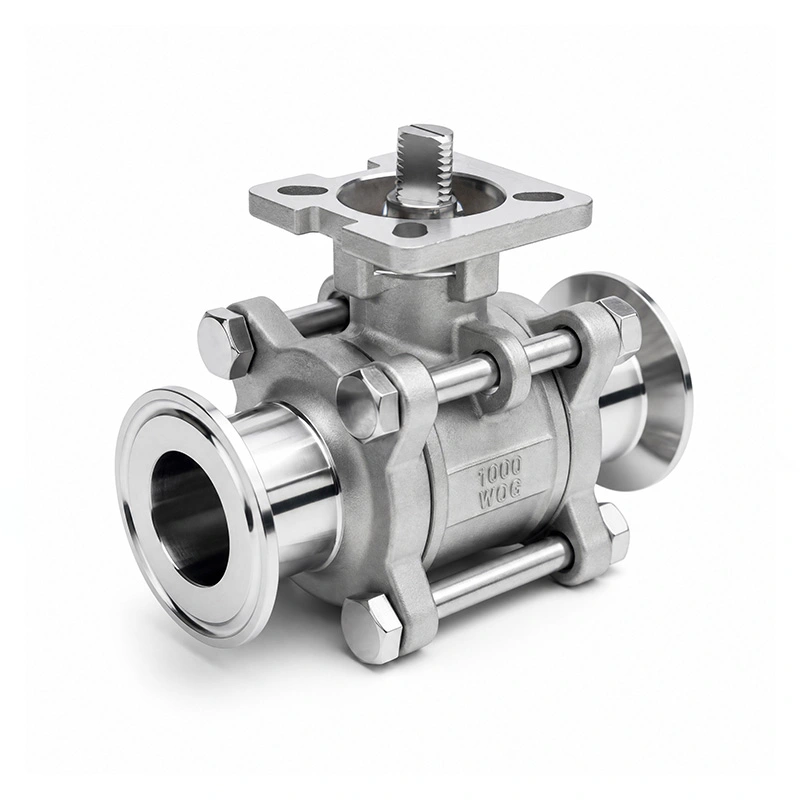

Supape cu bilă cu trei cleme complet încapsulate, 3 buc, cu suport de montare ISO 5211

Supapa cu bilă cu trei cleme complet încapsulate 3PC cu suport de montare ISO 5211 utilizează un corp de supapă din trei piese cu conexiuni cu trei cleme pentru sistemele de conducte sanitare și de proces. Construcția din trei piese oferă acces la componentele interne după izolarea conductei, în timp ce suportul de montare ISO 5211 oferă o interfață standardizată pentru instalarea actuatorului pneumatic sau electric. Această configurație este potrivită pentru sistemele de control al fluidelor în care sunt necesare conexiuni sanitare și funcționare automată a supapelor.

Dimensiuni principale

Caracteristici cheie de design

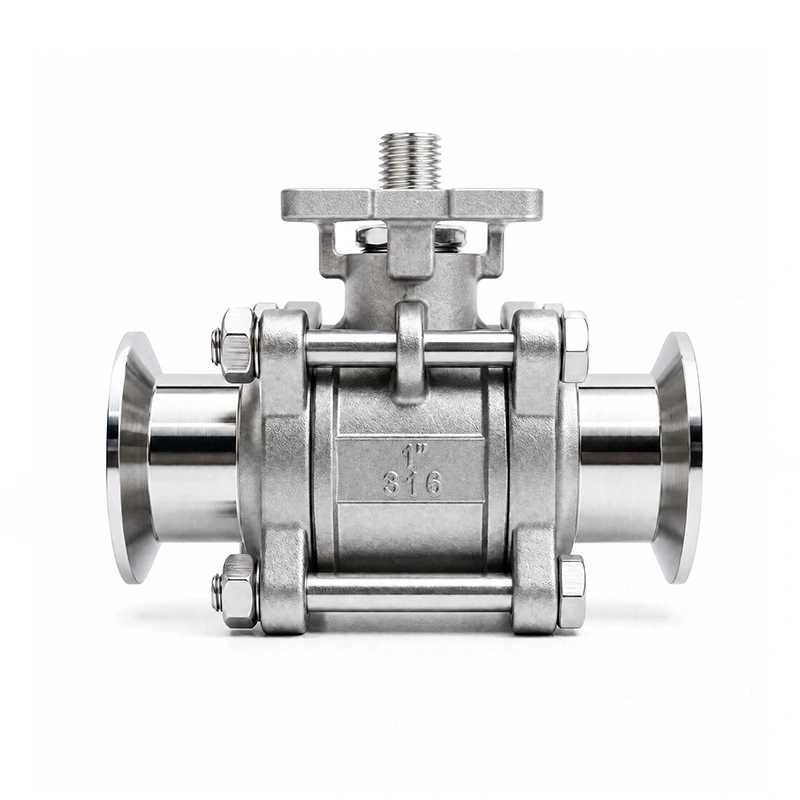

Construcție cu supapă în trei piese

Corpul din trei piese este format dintr-o secțiune centrală de supapă și două secțiuni de capăt. După ce conducta este izolată corespunzător și supapa este depresurizată, corpul poate fi deschis pentru a inspecta sau înlocui componentele interne. Această structură este utilă pentru aplicațiile în care este necesară întreținerea periodică a scaunelor, a etanșărilor sau a altor părți interne.

Conexiune cu trei cleme

Conexiunile cu trei cleme utilizează un aranjament de clemă și garnitură în loc de îmbinări filetate sau cu flanșe. Această metodă de conectare permite instalarea sau îndepărtarea supapei fără a suda supapa direct în conductă. Materialul de garnitură aplicabil și dimensiunile de conectare trebuie selectate în funcție de mediul de proces, temperatură și specificațiile de conductă.

Montarea actuatorului ISO 5211

Supapa cu bilă cu trei cleme complet încapsulată 3PC cu suport de montare ISO 5211 este proiectată cu o interfață de montare a actuatorului ISO 5211 pe supapă. Acest lucru permite ca actuatoarele pneumatice sau electrice compatibile să fie montate direct pe supapă, fără a se baza pe un aranjament de montare convențional separat. Selectarea actuatorului trebuie să se potrivească cu dimensiunea supapei, cuplul de operare și cerințele de control al sistemului.

Componente umede din oțel inoxidabil 316

Corpul este specificat ca ASTM A351 CF8M (316), în timp ce bila și tija sunt specificate ca ASTM A182 F316. Aceste materiale din oțel inoxidabil sunt potrivite pentru o gamă largă de aplicații de fluide industriale în care compatibilitatea materialelor și rezistența la coroziune sunt considerații importante. Scaunul RPTFE combină PTFE cu 15% umplutură și ar trebui evaluat în raport cu mediul real și temperatura de funcționare înainte de selecție.

Aplicații

Supapa cu bilă cu trei cleme complet încapsulată de 3 buc cu suport de montare ISO 5211 poate fi utilizată în sistemele de conducte care necesită o supapă de închidere compactă, conexiuni de tip sanitar și acționare automată opțională. Domeniile tipice de aplicare includ:

Prelucrare generală a lichidelor

Manipularea fluidelor chimice

Instalatii de tratare a apei

Fabricație industrială ușoară

Sisteme automate de conducte

Instalare și exploatare

Instalare cu trei cleme

Înainte de instalare, confirmați că dimensiunea supapei, dimensiunile conexiunii, materialul garniturii și cerințele de presiune-temperatura corespund specificațiilor conductei. Poziționați supapa între conexiunile Tri-clamp, instalați garnitura corespunzătoare și asigurați îmbinarea cu clema. Conexiunea trebuie verificată pentru alinierea corectă înainte ca sistemul să fie presurizat.

Instalarea actuatorului

Placa de montare ISO 5211 oferă interfața pentru actuatoarele pneumatice sau electrice compatibile. Verificați modelul de montare a actuatorului, dimensiunile arborelui și cuplul de operare necesar înainte de instalare. Servomotorul trebuie instalat și reglat conform instrucțiunilor producătorului supapei și actuatorului.

Întreţinere

Înainte de întreținere, izolați supapa de conductă și eliberați toată presiunea reziduală. Construcția din trei piese permite deschiderea corpului supapei pentru inspecția bilei, scaunelor, tijei și componentelor de etanșare. Înlocuiți componentele uzate cu piese adecvate și verificați etanșarea și starea de funcționare a supapei înainte de a o repune în funcțiune.

Considerații de selecție

Când selectați această supapă pentru un nou sistem de conducte, luați în considerare mediul de funcționare, presiunea, temperatura, dimensiunea conductei, dimensiunile conexiunii și metoda de acționare necesară. Scaunul supapei și materialele de etanșare trebuie verificate pentru compatibilitate cu fluidul de proces. Pentru aplicațiile automate, actuatorul trebuie selectat în funcție de cuplul de operare al supapei și cerințele de control ale sistemului.

FAQ

Î1: Pentru ce se folosește o supapă cu bilă cu trei cleme complet încapsulată de 3 buc cu suport de montare ISO 5211?

O supapă cu bilă cu trei cleme complet încapsulată de 3 buc cu suport de montare ISO 5211 este utilizată pentru controlul fluidului pornit/oprit în sistemele de conducte în care sunt necesare un corp de supapă din trei piese, o conexiune cu trei cleme și o interfață de montare a actuatorului. Poate fi configurat pentru operare manuală sau combinat cu un actuator pneumatic sau electric adecvat pentru control automat.

Î2: Ce oferă suportul de montare ISO 5211?

Placa de montare ISO 5211 oferă o interfață standardizată de montare a actuatorului. Actuatoarele pneumatice sau electrice compatibile pot fi montate în conformitate cu dimensiunile de montare ISO 5211 aplicabile, în funcție de dimensiunea actuatorului și cerințele de cuplu ale supapei.

Î3: Care sunt avantajele construcției din trei piese?

Construcția din trei piese oferă acces la componentele interne ale supapei după ce conducta a fost izolată și depresurizată. Acest lucru poate simplifica inspecția și înlocuirea scaunelor, garniturilor și a altor componente care pot fi reparate în comparație cu un corp dintr-o singură piesă complet închis.

Q4: Ce materiale sunt folosite pentru această supapă?

Corpul este ASTM A351 CF8M (316), în timp ce bila și tija sunt ASTM A182 F316. Scaunul este RPTFE (PTFE+15%fv). Alte configurații de materiale sunt disponibile la cerere.

Q5: Această supapă poate fi utilizată cu actuatoare pneumatice sau electrice?

Da. Interfața de montare ISO 5211 este proiectată pentru instalarea actuatorului. Servomotorul corespunzător trebuie selectat în funcție de dimensiunea supapei, cuplul de operare, presiunea, temperatură și cerințele sistemului de control.

Î6: Ce ar trebui verificat înainte de a comanda?

Confirmați dimensiunea supapei necesare, dimensiunile conexiunii, presiunea de funcționare, temperatura, mediul de proces, materialul scaunului și metoda de acționare. Pentru sistemele automate, modelul de montare a actuatorului și cuplul necesar trebuie de asemenea confirmate.
