Când curățenia, rezistența la coroziune, automatizarea compactă și închiderea fiabilă sunt importante,Shangtaioferă1 supapă cu bilă din oțel inoxidabil electrolustruit cu montare directăca soluție practică pentru sistemele solicitante de control al fluidelor. Suprafața sa din oțel inoxidabil electrolustruit, structura de montare directă a actuatorului și componentele prelucrate cu precizie îl fac potrivit pentru aplicații farmaceutice, de prelucrare a alimentelor, tratarea apei, chimice și aplicații industriale automate.

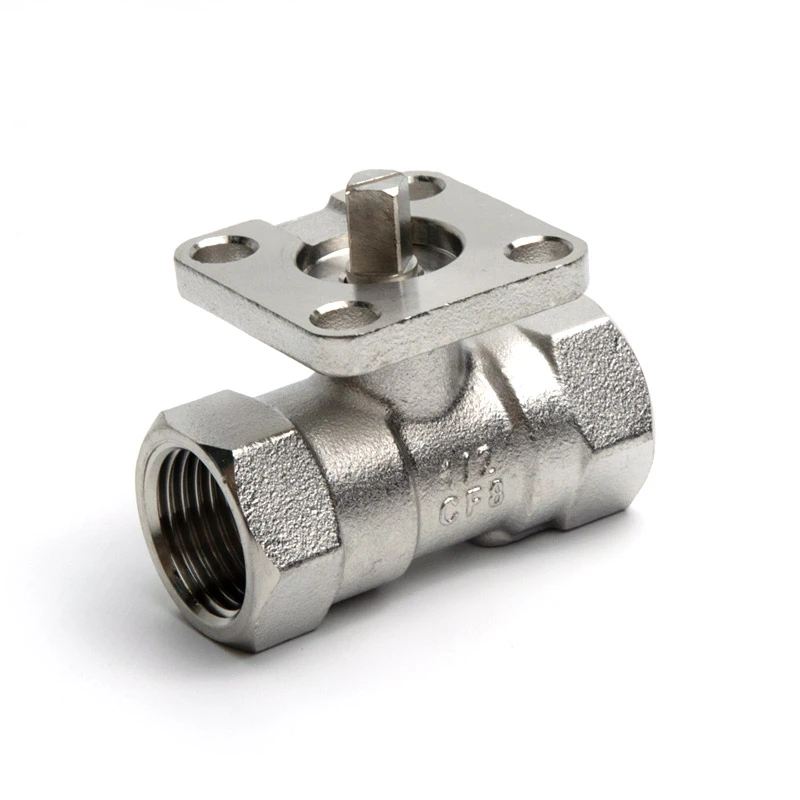

Supapa cu bilă cu montare directă din oțel inoxidabil electrolustruit 1PC combină o construcție dintr-o singură bucată cu o suprafață electrolustruită și o platformă integrată cu montare directă. Lustruirea electrică creează o suprafață mai netedă și mai uniformă din oțel inoxidabil, contribuind la reducerea acumulării de reziduuri și la simplificarea curățării. Structura cu montare directă permite instalarea actuatoarelor pneumatice sau electrice compatibile fără suporturi de montare suplimentare, creând o soluție de automatizare mai compactă. Cu opțiuni din oțel inoxidabil 304 și 316, conexiuni filetate NPT sau BSP, un interval de dimensiuni de 1/4"–2" și capacitate de presiune de până la 285 PSI, acest tip de supapă cu bilă poate îndeplini o gamă largă de cerințe industriale de control al fluidelor.
Cuprins
De ce să alegeți o supapă cu bilă din oțel inoxidabil electrolustruit?
Cum îmbunătățește designul cu montare directă automatizarea?
Ce face construcția dintr-o singură bucată practică?
Unde poate fi folosită această supapă cu bilă?
Specificațiile cheie dintr-o privire
Cum ar trebui cumpărătorii să aleagă supapa potrivită?
Avantajele cheie pentru cumpărătorii industriali
Considerații privind instalarea și întreținerea
De ce să luați în considerare Shangtai pentru proiectul dvs. de supapă?
De ce să alegeți o supapă cu bilă din oțel inoxidabil electrolustruit?
Starea suprafeței este un aspect important atunci când o supapă funcționează în sisteme în care curățenia, rezistența la coroziune și eficiența întreținerii contează. Lustruirea electromagnetică îndepărtează neregularitățile microscopice de pe suprafața din oțel inoxidabil și produce un finisaj mai neted. Acest lucru poate ajuta la reducerea zonelor în care se pot acumula contaminanți sau reziduuri de proces.
Pentru aplicațiile care implică curățare frecventă sau cerințe exigente de igienă, o suprafață netedă a supapei poate simplifica întreținerea. Oțelul inoxidabil oferă, de asemenea, o combinație puternică de durabilitate mecanică și rezistență la coroziune, făcându-l potrivit pentru o gamă largă de medii industriale.
Supapa Shangtai este disponibilă cu oțel inoxidabil 304 ca opțiune de material standard, în timp ce configurațiile din oțel inoxidabil 316 pot fi selectate atunci când condițiile proiectului necesită rezistență suplimentară la coroziune. Pagina produsului specifică ASTM A351 CF8 (304) pentru corp, cu oțel inoxidabil utilizat pentru componentele umede majore și componente de etanșare pe bază de PTFE.
- Suprafață mai netedă din oțel inoxidabil electrolustruit
- Rezistență îmbunătățită la coroziune și contaminarea suprafeței
- Curățare și întreținere mai ușoară
- Potrivit pentru sisteme de fluide sensibile la curățenie
- Disponibil în diferite configurații de materiale din oțel inoxidabil
Cum îmbunătățește designul cu montare directă automatizarea?
Automatizarea supapelor industriale necesită adesea o conexiune fiabilă între supapă și un actuator. Aranjamentele tradiționale pot necesita suporturi separate sau hardware de montare, crescând numărul de componente și amprenta totală a instalării.
O supapă cu bilă cu montare directă integrează o platformă de montare a actuatorului în designul supapei. Prin urmare, servomotoarele pneumatice sau electrice compatibile pot fi instalate direct, contribuind la simplificarea aranjamentului mecanic. Acest lucru este util în special pentru producătorii de echipamente și integratorii de sisteme care proiectează ansambluri compacte automate de control al fluidelor.
Structura cu montare directă poate oferi mai multe beneficii practice:
- Instalare compactă:Elimină necesitatea unui suport de montare separat în configurații compatibile.
- Mai puține componente:O conexiune mai simplă poate reduce hardware-ul suplimentar.
- Pregătirea automatizării:Suporta integrarea cu actionare pneumatica sau electrica.
- Funcționare flexibilă:Mânerele extinse pot fi luate în considerare și pentru aplicații manuale adecvate.
- Integrare mai ușoară a sistemului:Conceptul de montaj standardizat este util pentru echipamentele OEM și sistemele de proces automatizate.
Ce face construcția dintr-o singură bucată practică?
Un corp de supapă cu bilă dintr-o singură bucată oferă o construcție simplă pentru aplicațiile în care se preferă un aranjament compact și robust al supapei. Supapa utilizează un mecanism de operare cu bilă și tijă pentru a controla fluxul de fluid, în timp ce scaunul și componentele de etanșare asigură funcția de închidere necesară.
Prelucrarea de precizie este, de asemenea, importantă. Dimensiunile precise între corp, bilă, tijă și componentele de etanșare ajută la funcționarea lină și la etanșarea fiabilă. Shangtai specifică componentele prelucrate cu precizie și inspecția materialelor ca parte a abordării sale de fabricație.
Supapa încorporează, de asemenea, o tijă anti-explozie și opțiune de dispozitiv de blocare. Aceste caracteristici pot fi valoroase în instalațiile industriale în care funcționarea controlată și securitatea mecanică sunt considerații importante.
Unde poate fi folosită această supapă cu bilă?
Combinația dintre oțel inoxidabil electrolustruit, construcție compactă și montare directă a actuatorului face ca această supapă să fie adecvată pentru aplicațiile în care sunt necesare atât izolarea fluidelor, cât și automatizarea.
Domeniile tipice de aplicare includ:
- Echipamente farmaceutice:Util acolo unde sunt importante suprafețele netede și componentele de control al debitului care pot fi curățate.
- Prelucrarea alimentelor:Potrivit pentru sisteme de fluide care necesită componente din oțel inoxidabil rezistente la coroziune.
- Tratarea apei:Potrivit pentru izolarea automată și punctele de control al fluxului.
- Prelucrare chimică:Construcția din oțel inoxidabil poate oferi durabilitate în medii de proces selectate.
- Automatizare industriala:Montarea directă a actuatorului permite deschiderea și închiderea automată.
- Echipament OEM:O configurație compactă a supapei poate simplifica integrarea în utilajele ambalate.
Adecvarea aplicației trebuie întotdeauna evaluată în raport cu fluidul, presiunea, temperatura, compatibilitatea chimică, standardul de conectare și cerințele actuale ale actuatorului.
Specificațiile cheie dintr-o privire
Următoarele specificații oferă o referință practică pentru ingineri, distribuitori, cumpărători OEM și integratori de sistem care evaluează această supapă.
| Parametru | Caietul de sarcini |
|---|---|
| Tip supapă | 1 supapă cu bilă din oțel inoxidabil electrolustruit cu montare directă |
| Dimensiunea nominală | 1/4" până la 2" |
| Clasa de presiune | CL150 |
| Presiune maximă | 285 PSI |
| Standarde de filet | NPT / BSP |
| Standard de proiectare și fabricație | ASME B16.34 |
| Standard de testare | API 598 |
| Materialul corpului | ASTM A351 CF8 (304) |
| Material minge și tijă | ASTM A182 F304 |
| Materialul scaunului | RPTFE (PTFE + 15% umplutură) |
| Interval de temperatură | -25°C până la 150°C |
| Tip port | Port redus |
Pentru selecția tehnică, cumpărătorii trebuie să verifice cele mai recente desene dimensionale, evaluările presiune-temperatura, configurația materialului și cerințele de conectare înainte de a plasa o comandă.
Cum ar trebui cumpărătorii să aleagă supapa potrivită?
Selectarea unei supape cu bilă din oțel inoxidabil ar trebui să implice mai mult decât simpla potrivire a dimensiunii nominale a țevii. Inginerii ar trebui să ia în considerare mediul de operare complet pentru a evita problemele de compatibilitate sau de performanță.
1. Confirmați standardul de conectare
Supapa acceptă configurații filetate NPT și BSP. Standardul de filet selectat trebuie să se potrivească cu sistemul de țevi sau fiting conectat pentru a evita problemele de instalare.
2. Verificați presiunea și temperatura
Presiunea maximă specificată este de 285 PSI, în timp ce intervalul de temperatură enumerat este de la -25°C la 150°C. Condițiile reale de aplicare ar trebui să rămână în limitele valorii nominale de presiune-temperatura aplicabile.
3. Evaluați compatibilitatea materialelor
Oțelul inoxidabil 304 și 316 oferă diferite niveluri de rezistență la coroziune. Fluidul de proces, concentrația, temperatura și substanțele chimice de curățare ar trebui să fie luate în considerare atunci când se selectează materialul.
4. Determinați metoda de operare
Pentru echipamentele automate, confirmați dacă se preferă un actuator pneumatic sau electric. Structura cu montare directă poate ajuta la reducerea complexității instalării atunci când servomotorul este compatibil cu aranjamentul de montare a supapei.
5. Luați în considerare cerințele de flux
Acest model folosește o configurație cu port redus. Cumpărătorii ar trebui să ia în considerare debitul și scăderea de presiune necesare, mai degrabă decât să selecteze o supapă bazată exclusiv pe dimensiunea conductei. Valorile Kv enumerate pot oferi un punct de plecare util pentru evaluarea debitului.
Avantajele cheie pentru cumpărătorii industriali
Pentru cumpărătorii care compară robinete cu bilă din oțel inoxidabil, valoarea acestei configurații vine din combinația dintre tratamentul suprafeței, construcția, compatibilitatea cu automatizările și flexibilitatea de fabricație.
| Caracteristică | Beneficiu practic |
|---|---|
| Finisaj electrolustruit | Suprafață mai netedă și curățare mai ușoară |
| Construcție din oțel inoxidabil | Rezistență la coroziune și durabilitate mecanică |
| Platformă cu montare directă | Simplifica integrarea actuatorului |
| Corp dintr-o bucată | Construcție compactă și simplă a supapei |
| 304 / 316 Opțiuni | Permite selecția materialului pentru diferite medii |
| Filet NPT / BSP | Acceptă diferite cerințe de conectare la conducte |
| Personalizare OEM | Acceptă specificații personalizate și cerințe în vrac |
Considerații privind instalarea și întreținerea
Chiar și o supapă de înaltă calitate necesită practici de instalare și operare adecvate. Înainte de instalare, inspectați filetele, suprafețele de etanșare, corpul supapei și conducta pentru contaminare sau deteriorare. Conducta trebuie aliniată corespunzător pentru a preveni solicitările mecanice inutile asupra supapei.
În timpul punerii în funcțiune, verificați dacă supapa se deschide și se închide fără probleme și dacă servomotorul, dacă este instalat, funcționează în intervalul de cuplu necesar. Testarea presiunii trebuie să urmeze procedurile aplicabile ale proiectului și cerințele de siguranță.
Pentru service pe termen lung, echipele de întreținere ar trebui să verifice periodic:
- Scurgeri exterioare în jurul conexiunilor filetate și a etanșărilor
- Cuplul de operare și mișcarea supapei
- Montarea și alinierea actuatorului
- Semne de coroziune sau deteriorare a suprafeței
- Performanță scaun și etanșare
- Condiții de presiune și temperatură de funcționare
Se recomandă respectarea documentației tehnice a producătorului și a standardelor industriale aplicabile la instalarea, testarea sau întreținerea supapei.
Întrebări frecvente
Care este principalul beneficiu al unei supape cu bilă din oțel inoxidabil electrolustruit?
Lustruirea electrică produce o suprafață mai netedă din oțel inoxidabil care poate îmbunătăți curățarea, poate reduce acumularea de reziduuri la suprafață și poate susține rezistența la coroziune. Acest lucru face ca supapa să fie deosebit de atractivă pentru aplicațiile industriale sensibile la curățenie.
Supapa poate fi conectată la un actuator pneumatic?
Da. Platforma cu montare directă este proiectată pentru a susține actuatoare pneumatice compatibile. Actuatoarele electrice și mânerele extinse adecvate pot fi, de asemenea, luate în considerare în funcție de cerințele de funcționare.
Ce dimensiuni sunt disponibile?
Intervalul de dimensiuni standard este de la 1/4" la 2". Cumpărătorii care solicită alte dimensiuni sau specificații personalizate pot discuta despre cerințele lor cu producătorul.
Supapa suportă atât filete NPT, cât și BSP?
Da. Sunt disponibile opțiuni de conectare filetate NPT și BSP, permițând supapei să fie asortată cu diferite sisteme de conducte.
Ce standarde sunt asociate cu această supapă?
Informațiile despre produs specifică ASME B16.34 pentru proiectare și fabricație și API 598 pentru testare și inspecție. Cerințele specifice proiectului trebuie confirmate înainte de achiziție.
Poate Shangtai să ofere personalizare OEM?
Da. Shangtai acceptă cerințele OEM și personalizate pentru supape, inclusiv selecția materialelor, specificațiile, tratamentul suprafeței, standardele de conectare și cerințele de producție în vrac.
De ce să luați în considerare Shangtai pentru proiectul dvs. de supapă?
The1 supapă cu bilă din oțel inoxidabil electrolustruit cu montare directăeste conceput pentru cumpărătorii care au nevoie de o combinație de calitate netedă a suprafeței din oțel inoxidabil, construcție compactă a supapelor și integrare convenabilă a automatizării. Opțiunile sale din oțel inoxidabil 304/316, conexiunile NPT sau BSP, structura de montare directă a actuatorului și designul industrial îl fac o alegere versatilă pentru sistemele de control al fluidelor din mai multe industrii.
Shangtai sprijină distribuitorii, producătorii de echipamente OEM, integratorii de sisteme și proiectele industriale cu soluții de supape personalizate și capabilități de aprovizionare în vrac. Dacă evaluați dimensiunea supapei, materialul, evaluarea presiunii, tipul de conexiune, tratamentul suprafeței sau compatibilitatea cu actuatorul, vizualizați robinetul cu sferă din oțel inoxidabil electropolished 1PC pentru detalii despre produs și informații de selecție.
Căutați o soluție fiabilă de supapă din oțel inoxidabil pentru următorul dvs. proiect?Împărtășiți dimensiunea necesară, mediul de lucru, presiunea, temperatura, standardul de conectare și cerințele de automatizare cu Shangtai pentru a primi o configurație adecvată și asistență tehnică.Contactaţi-neastăzi pentru a discuta cerințele dumneavoastră OEM, personalizate sau pentru supape în vrac și pentru a găsi o soluție practică pentru sistemul dumneavoastră de control al fluidului.
